第10回　メディアコンバーター

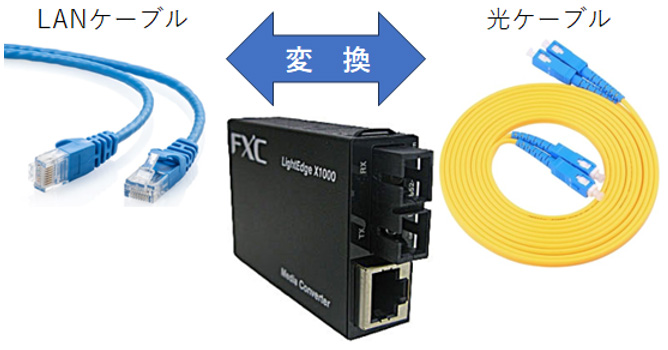

メディアコンバーターとは

---



メディアコンバーター　種類

---

■ リピータータイプ

LANケーブル側と光ケーブル側の通信速度が同じ場合に使用します。
受け取った信号をそのまま通し、エラーチェック等の機能も無いため、遅延時間が極めて少ないことが特徴です。遅延が許されない環境に最適と言われています。

■ スイッチタイプ

LANケーブル側と光ケーブル側の通信速度が異なる場合に使用します。(※同じ場合でも使用できます。)
速度変換が可能のため、接続する機器が更改されて通信速度が変更になった場合でも継続して仕様することが可能です。
スイッチ製品と同じく、パケットを最後まで受信完了してから送信を開始するので、リピータータイプと比較すると伝送遅延は大きくなります。



メディアコンバーター　芯数(心数)

---

■ １芯（１心）

1本の光ファイバで送受信を行います。
送信と受信で異なる波長を利用することで双方向通信を実現しているため、対となる機器同士を接続する必要があります。機器購入の際はこの点に十分な注意が必要です。
光ファイバが１本だけの為、２芯用製品よりも安価とされています。

■ ２芯（２心）

送信と受信でそれぞれ1本ずつ、合計2本の光ファイバを利用して通信を行います。
送信と受信で波長を変える必要がないため、同じ製品同士を対向で接続します。
基本的に２芯が利用されることが多いものの、用途などにより１芯を利用する場面も多々あります。製品を選定する際には光ケーブルの1芯対応・２芯対応を確認してメディアコンバーターを選定する必要があります。




メディアコンバーター　伝搬モード

---

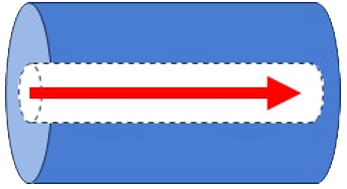

■ シングルモードファイバ（SMF）

光の伝送路が1つのみであり、光を伝搬するコアと呼ばれる部分が9～10μmと小さく、伝送損失が小さいことから長距離伝送に適しています。
光ファイバーケーブルの材質として、ガラス繊維を使用する必要があるため、高価で配線が難しいと言われています。
長距離伝送が可能であるため、都市間の接続や基幹通信網等で使用されるのが一般的です。

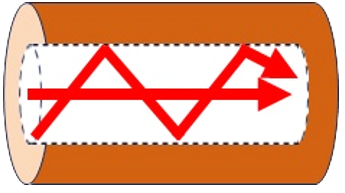

■ マルチモードファイバ（MMF）

光の伝送経路が複数あり、コア径が50μm以上でSMFと比較すると大きく、伝送損失も大きいことから短～中距離通信に適しています。
光ファイバーケーブルの材質として、プラスチックも利用できるため安価で折り曲げにも強いです。
SMFに比べると長距離伝送には不向きのため、企業内ネットワークなどの構内通信に使用されるのが一般的です。

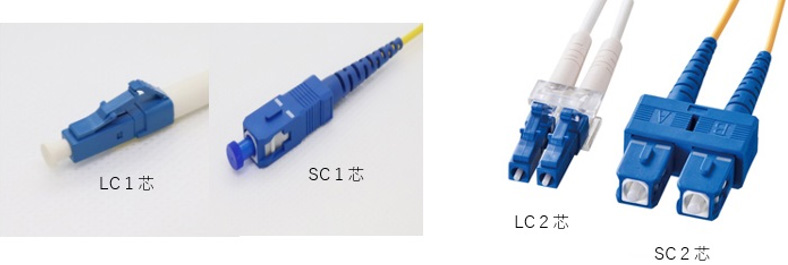

メディアコンバーター　コネクタ

---

■ LCコネクタ

ルーセント開発のプッシュプル型光コネクタです。フェルール径がSCの1/2のため、小型で高密度配列に適しています。

■ SCコネクタ

最も一般的な光コネクタで、LANの世界標準コネクタです。プッシュプル方式で簡単に着脱できます。
