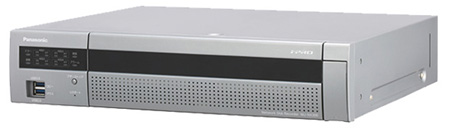

監視カメラを設置し、その映像をレコーダーによって記録することで成立するセキュリティシステムです。監視カメラは設置場所によって様々な形状が存在しますが、レコーダーはHDD容量（録画期間）のみしか注目されないこともあり、いまひとつ重要性が分かりにくい機器となっています。 最初に述べておきますと、レコーダーは映像を溜めておく機器です。しかしそれを大前提とした上で、セキュリティシステム上の運用を考慮しなければなりません。
本講座では、レコーダーに主眼を置いた監視カメラシステムを各ポイントごとに説明をしておきます。

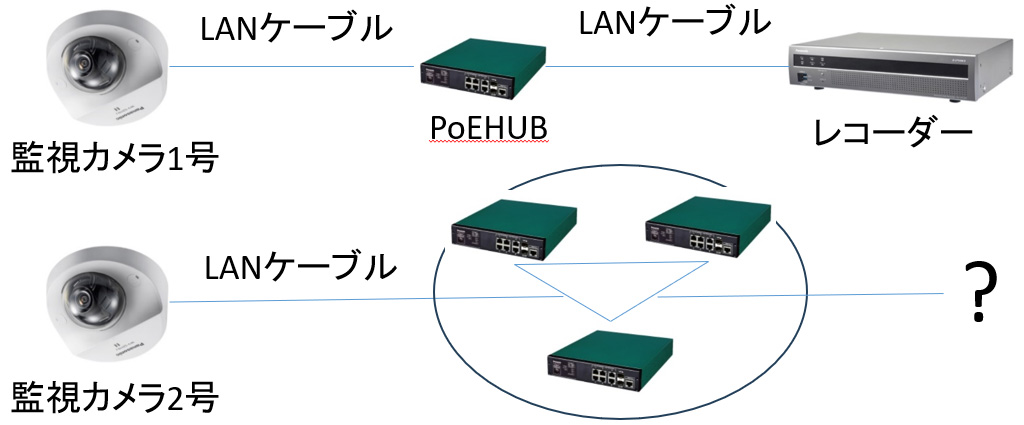

監視カメラはどのように複雑なネットワーク配線であっても、決して断線することなくきちんとレコーダーに到達できなければなりません。



既存ネットワークに監視カメラ＆レコーダーを入れる場合には注意が必要です。
今まで問題のなかったネットワーク配線上に”監視カメラの映像”が常に流れるため、現場状況的に、また予算内であれば新設で監視カメラのための配線をすることが望ましいです。






→基本的には不可

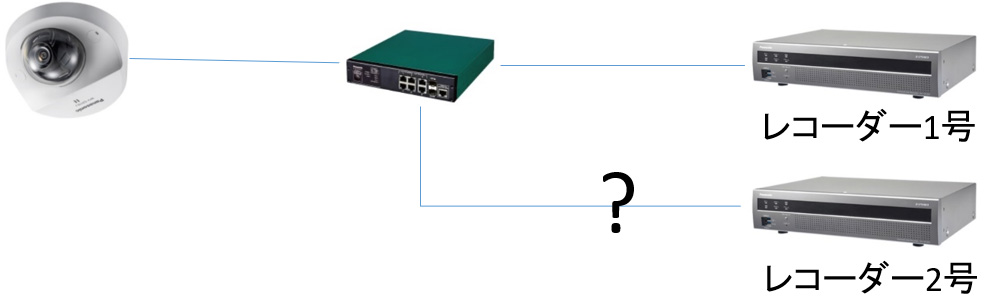

監視カメラシステムは複数台の監視カメラに対し、レコーダーは１台で　めて録画をする構造が基本形です。しかし、メーカーによっては複数のレコーダーを１つに　める仕組みが存在します。例えば、監視カメラが100台に対し、レコーダーが3台存在するケースを考えます。この時、レコーダー３台を１つ機器のようにシステムで　め上げ、100台の監視カメラを統合する仕組みです。しかし、この時であってもカメラは特定のレコーダーにしか録画映像を送りません。１つの監視カメラが3台のレコーダーに同時に映像を送ることは、ネットワークが非常に重くなるため行いません。

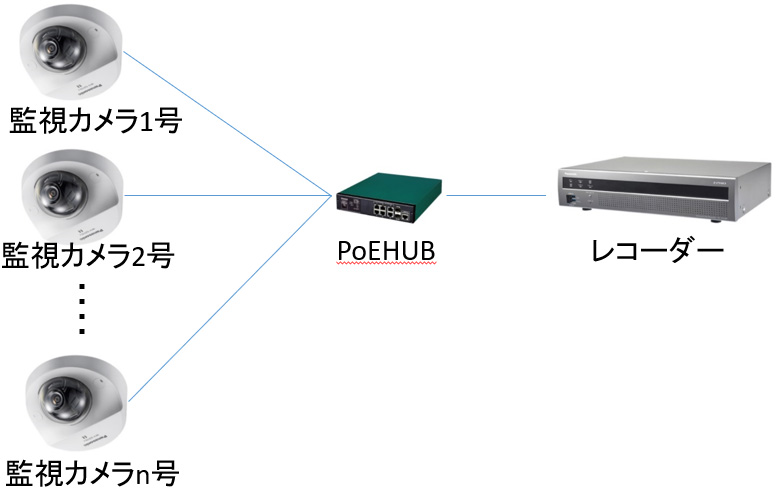

よって、図のように監視カメラ１台につきレコーダーは１台（ゴールは１つ）という構造になります。
レコーダーを複数　める仕組みに関してはメーカーによって異なりますが、多くの場合はPC専用ソフトウェア上で統合をします。





→監視カメラシステムは録画が重要


録画時間に影響を与える主な要素を知ることで、レコーダーの性能を知りことが出来る、つまり録画に必要なHDD数が分かります。



・録画期間に影響を与える主な要素　第1位：監視カメラの台数　



監視カメラの台数が多いと、それだけレコーダーの性能が重要になります。例えば、監視カメラ4台までしか収容できないレコーダーと16台収容モデルでは、レコーダーのCOUなどが異なっています。また近年では４台収容モデルと、AI監視カメラ４台収容モデルなど、「接続をする監視カメラの種類」によって、入れるべきレコーダーの種類が異なるケースもあります。レコーダーの基本性能を知るためには、各種の専門用語を知る必要性がありますので、次回以降のコラムにてご紹介いたします。




・録画期間に影響を与える主な要素　第2位：レコーダーのHDD搭載量　

レコーダーに使用されているHDDは高耐久であることが多く、これは録画データが簡単に消失しないための配慮です。
監視カメラメーカーによっては、後付けでHDDを増設できるモデルも存在はしますが、この仕様が可能なのは最上位モデルなどに限定されるため、基本的には「最初に購入したレコーダーの性能が全て」になります。
20TB以上のHDDが必要になる場合は、監視カメラ専用サーバーになるため、規模も大きくなります。
現場の状況によって左右されますが、レコーダーで対応できる現実的な最大監視カメラの数は30台前後までであることが多く、60台付近になってくると専用サーバーの領域に入ってくると思います。
ただし、これもメーカーによってはレコーダー1台で64台まで対応可能なモデルも存在し、ご相談内容によっては可能です。
前のセクションでも触れましたが、複数のレコーダーをPCソフトウェアで統合管理する方向で、疑似的にHDD数を増やすことも可能です。



・録画期間に影響を与える主な要素　第3位：監視カメラの設定　


①画質
　→画質がきれいであればあるほど録画時間は短くなる。

②フレームレート
　→録画の”滑らかさ”（フレームレート数が多い）を重視すると録画時間は短くなる。


（ご参考：フレームレート設定の考え方）

■ケース1：ATMに設置された監視カメラ
「ATMの前で１秒以上は立ち止まるだろう」
つまり、フレームレートは１でも可能か
※フレームレート１：１秒で１コマ映す能力



■ケース2：出入口に設置された監視カメラ
「人の出入りが多いかもしれない」
つまり、フレームレートは10～30は必要か
※フレームレート30：１秒で30コマ映す能力
