DSX CableAnalyzer™ シリーズ
DSX-8000






DSX CableAnalyzer™シリーズは、Versiv™ケーブル認証製品ファミリーのメタル線認証ソリューションです。DSXシリーズには、最大 Cat8/2GHzのケーブルを認証できる DSX-8000、および最大 Cat6A/クラスFA/1GHzを認証できる DSX-5000が含まれています。Versiv製品ラインには、光ファイバー OLTS認証、OTDR、および光ファイバー検査モジュールも含まれています。




性能

・8秒のCat6Aテストによる最速の認証
・クロストークおよびシールド不良の発生箇所の距離をグラフィカルに表示し、トラブルシューティングを迅速化
・最大12,000件のCat6Aテスト結果をフル・グラフィックで管理
・静電容量方式タッチスクリーンを使用したケーブル・タイプ、規格およびテスト・パラメーターの速やかな選択とセットアップの容易化
・10億を超えるリンク・レポートを作成したLinkWarePC管理ソフトウェア



規格対応への柔軟性

・ANSI/TIA-1152-A レベル2Gと

審議中の規格IEC 61935-1 Ed.5レベル VI、
　2000Mhzのフィールドのテスター確度要件に適合
・IEEE 802.3bt、ANSI/TIA/EIA-568、ISO/IEC 11801 シリーズ文書で規定される、パワー・オーバー・イーサネット（POE）で必要なすべての抵抗アンバランス規格をサポート
・IEC 61935-1-1（ドラフト）に適合した TCLおよび ELTCTL 測定
・ケーブルの経路に沿ったシールドの導通性



独自の機能

●Versivを使用することで、テスト・プロセスのすべての手順がスピードアップし、ケーブル・テスターをかつてないほど効果的に使用可能
●LinkWare Live クラウド・サービスを使用すると、プロジェクトマネージャーはスマート・デバイスを使用して、テスターのリモートセットアップ、作業の進捗状況を監視、テスターの位置の確認を行えます
●ProjX™ 管理システムにより、ジョブの初期設定からシステム承認までの作業が容易になります。不必要な手順が排除され、すべてのテストが正しく一度で完了できます
●Taptive™ ユーザー・インターフェースにより、どのようなスキル・レベルの技術者でも高度なデータ解析、設定と操作を間単に行えます
●LinkWare PC 管理ソフトウェアは、比類のないテスト結果の解析と専門的なテスト・レポートを提供します
●DSX は、障害診断機能、簡単なテストによって問題を特定し、ケーブル障害を迅速に解決します





現在と将来の配線業務に対応する Versiv プラットフォーム

2000MHz の TIA レベル2Gと IEC レベルVI確度要件に適合するセンター・プラグ設計。すべてのハードウェア・アップグレードをサポートする将来を見据えた設計

DSX ケーブルアナライザー・シリーズを使用することで、最大 40ギガビットのイーサネット・ネットワーク展開のテストや認証を行えます。DSX は、既存の Cat 5e、6、6A、8またはクラスI/IIなど、すべての配線システムを業界規格に対してテストを行います。センター・プラグを使用することでレベル 2G/VI 確度を達成し、Cat8/クラス I/II、2000MHz に適合したフィールド・テストに対応します。DSXは、IEC レベル VI と TIAレベル 2G以上の仕様に適合し、全周波数帯にわたって信頼性の高い結果を確実に提供します。

25G と 40G のアプリケーションで要求される耐ノイズ性を確実に提供するためには、Cat8 などの高性能な配信システムではより正確な測定が必要になります。さらに、エイリアン・クロストーク測定機能を 40GBASE-T テストの各メタル測定モジュールに統合することで、リンク間の複雑なエイリアン・クロストーク認証が簡素化されます。

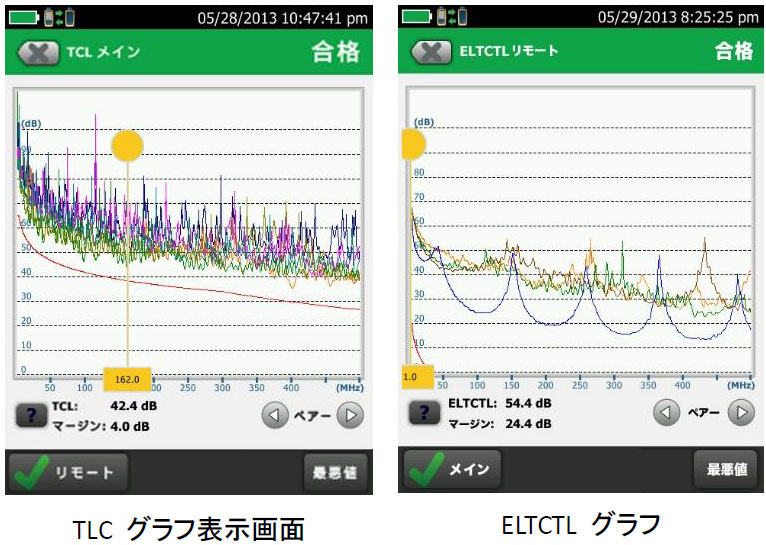

DSX は、横方向変換機能(TCL)および等レベル横方向変換損失(ELTCTL)などの平衡度測定をサポートする初めてのフィールドテスターです。TCL および ELTCT は、配線規格で記載されている重要な測定パラメーターです。これらの測定は、耐ノイズ性能の見極めに役立つ重要なパラメーターである、平衡度の最小性能を定義します。
インダストリアル環境では電磁干渉(EMI)のレベルが高いため、産業用ネットワークのオーナー/管理者は特にこの特性を重要視しています。

フルーク・ネットワークスの DSX ケーブルアナライザー・シリーズは、レベル 2G テスト機器の ANSI/TIA-1152-A仕様に沿い、intertek(ETL)による認証を受けています。



ProjX 管理システムで複雑な作業を容易に管理

最大 12,000件のCat6Aテスト結果をフル・グラフィックで管理



複数のジョブが複数のチーム、テスターによって行われ、数多くの要件がある場合は、テストの管理に時間がかかり、エラーの原因にもなります。
ジョブが大きくなればなるほど、プロジェクトの整理がこれまで以上に重要になります。
DSX ケーブルアナライザー・シリーズの ProjX 管理システムは個別のプロジェクト・ファイルを提供し、ジョブに固有のすべての詳細情報を簡単な名前で保存することができるため、プロジェクトの開始後にジョブ固有の詳細を再入力する必要がありません。
これにより、ジョブを切り替えたり、1つのジョブで複数のテスターを利用したりする際の設定エラーやファイルの紛失を最小限に抑えます。

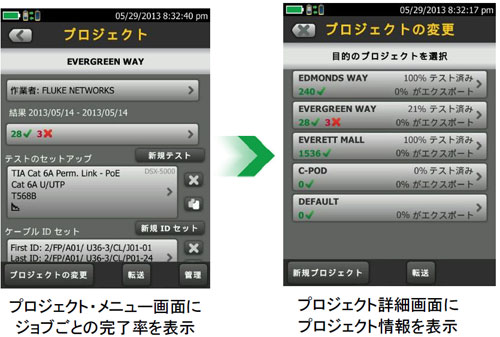

また、ケーブルID別のテスト結果の表示、重複のない変更内容の統合を行ったり、前回インストールされたメタルまたは光ファイバー・モジュールの初期設定に戻ったりすることができます。さらに、ProjX管理システムでは、0～100％表示でジョブごとの完了までのステータスがリアルタイムで表示されるため、再確認が必要なすべてのテストを特定して、見落としがないことを確認するのに役立ちます。不合格後に保存を選択すると、施工問題を是正するためのリスト、つまりTo-doリストが自動的に作成されます。ProjXはプロジェクト・マネージャーおよびグループリーダーの作業効率を大幅に改善します。



Taptiveユーザー・インターフェースはセットアップを簡素化し、
エラーを排除してトラブルシューティングを高速化

静電容量方式により、テスターを素早くセットアップ、すべての規格に対応

Taptiveユーザー・インターフェースは、未習熟の技術者でも複数のメディア・タイプや試験要件にわたってテストを間違いなく実行できるように簡素化されています。

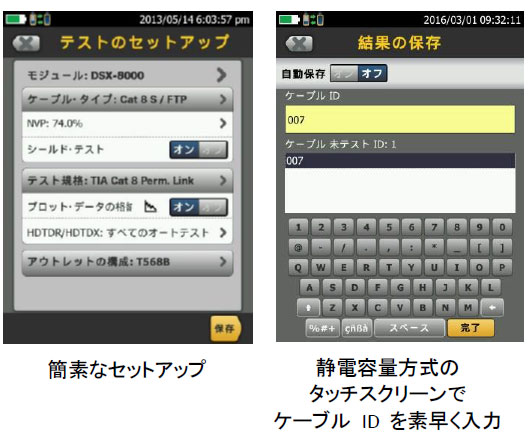

静電容量方式のTaptiveユーザー・インターフェースは、メニュー画面からすべてのジョブに簡単にアクセス可能です。処理するジョブにタッチすると、実行したいテストが大きな画面で確認でき、アニメーションの手順に従って構成を簡単に設定できるため、テストを正確に行う事ができます。



卓越した実行速度

8秒のCat6Aテスト時間、最速で認証結果を提出

多数のテストをこれほど高速に実行するテスターは他に存在しません。Cat6Aのメタル線認証を8秒で完了し、わずか3秒で2本の光ファイバーを2波長で認証します。

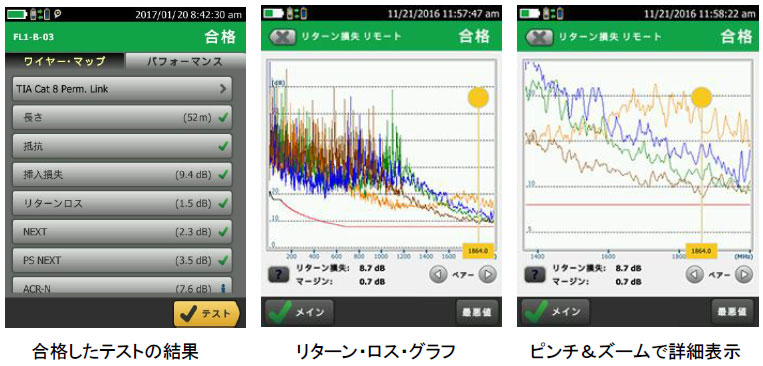

世界中のケーブル・ベンダーから承認された Versivは、プロジェクトの完了、システムの承認を最速で実現します。合否結果を即座に取得し、個々のテスト・パラメーターの値を簡単に確認し、グラフの特定の領域もさらに詳しく拡大表示することができます。



熟練技術者と同等のトラブルシューティング能力

クロストークおよびシールド不良の発生箇所の距離をグラフィカルに表示し、トラブルシューティングを迅速化

DSXは、診断機能によってケーブル障害を迅速に解決し、簡単なワン・ボタン操作ですべてのテストを実行してデータを保存します。

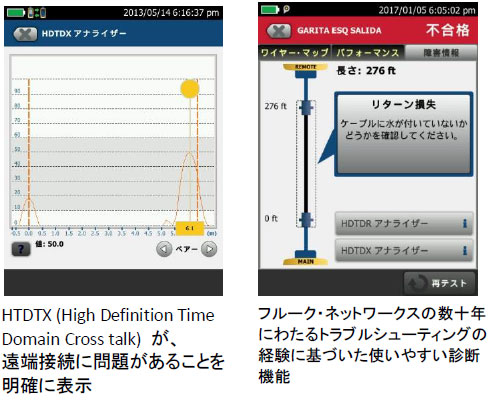

グラフィカルな結果画面でケーブルを表示し、クロストーク、リターン・ロスあるいはシールド障害が発生しているリンクの場所を正確に確認できます。従来のテスターの場合、診断機能には最大250MHzの周波数限界がありましたが、DSXケーブルアナライザーではこの限界が取り除かれました。この画面を見れば、初心者でも、上級ユーザーでも、同様に問題のある結果を即座に特定し、対応することができます。またこの結果は現場から戻った後で再度解析できるよう、テスト結果と一緒に保存することができます。



これまでは、シールド導通性は直流（DC）測定であり、障害までの距離は測定されません。
他のテスターは、簡単な抵抗テストを実行して、シールドに導通性があるかどうかを検証します。これらのテストは不正確で、しばしばグランド経路とシールドの導通性を混同し、シールドの断線を誤って導通があるものと識別することがあります。

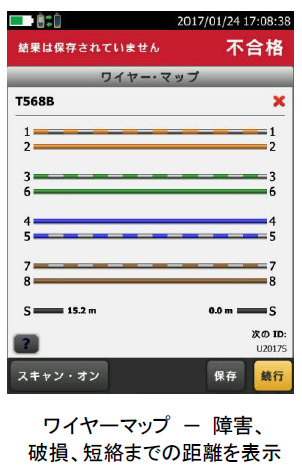

他のテスターでは、シールドに破損があることがわかりますが、正しい場所を特定できないため、どの箇所を是正してよいのか分かりません。DSXケーブルアナライザー・シリーズは、シールドの導通性問題が発生した位置までの距離、シールドの完全性の正確な状態を報告する初めてのフィールド・テスターです。これはエイリアン・クロストーク性能を保つためにシールドの導通性が不可欠なデータ・センターおよびCat8の敷設において特に需要です。



DSXケーブルアナライザー・シリーズ・ファミリー

DSXケーブルアナライザー・シリーズ・ファミリーは、DSX-5000およびDSX-8000の2つのモジュールを基本にしています。
DSX-5000はCat5e、6、6A、およびクラスFAの最大1000MHzツイスト・ペアー・ケーブル配線を認証します。
DSX-8000は、Cat5e、6、6A、Cat8およびクラスI/IIの最大2000MHzツイスト・ペアー・ケーブル配線を認証します。


	メタル配線認証
	DSX-8000 CableAnalyzer™	DSX-5000 CableAnalyzer™
Cat 6A/クラスEAのテスト時間	8秒	10秒
Cat 8/クラスI/IIのテスト時間	16秒	×
HDTDX/HDTDRの診断テスト時間	約3秒	約3秒
内部メモリー	Cat 8（プロット付き）約5,000 Cat 6A（プロット付き）約12,000	Cat 6A（プロット付き）約12,000
> レベルV 確度（1GHz）	〇	〇
レベル VI/2G 確度（2GHz）	〇	〇
DC 抵抗アンバランス測定	〇	〇
シールド道通の完全性の確認および障害までの距離	〇	〇
TCL測定	〇	〇
ELTCTL測定	〇	〇
CDNEXT測定	〇	〇
CMRL測定	〇	〇
内臓エイリアン・クロストーク機能	〇	〇
チャネル・アダプター	2GHzの範囲	1GHzの範囲
パーマネント・リンクアダプター	2GHzの範囲	1GHzの範囲
