LANコネクタ・工具選択早見表
画面をスクロールしてご利用ください
| 規格 | Cat5E | Cat6 | Cat6A |
|---|
モジュラープラグ
| かんたん成端プラグ |
FP6X88MTG
適合外被覆5.08-8.38㎜（AWG22-26）
|
||
| 補助工具 |
EGJT-1またはEGPT
|
||
| かんたん成端シールドプラグ |

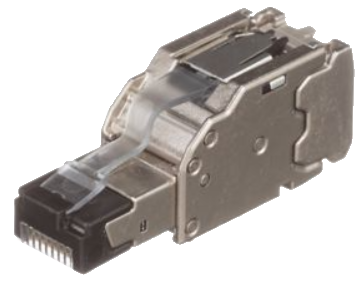

FPS6X88MTG
適合外被覆5.8-9.0㎜（AWG22-26）
|
||
| 補助工具 |
EGJT-1またはEGPT
|
||

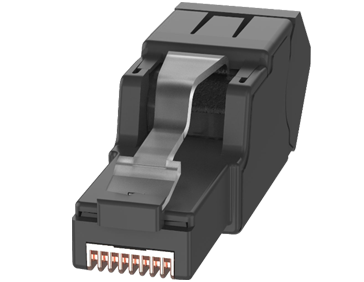

| かんたん成端シールドプラグ アングル型 |
FPUD6X88MTG
適合外被覆5.08-8.38㎜（AWG22-26）
|
||
| 補助工具 |
EGPT
|
||
| プラグ |
MP588-C(-L､-M)
適合外被覆4.83-6.35㎜
(AWG24-26) |
SP688E-C
適合外被覆5.72-6.35㎜
(AWG23-24) |

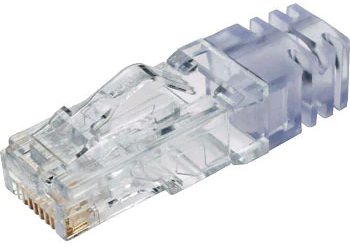

SP6X88-C
適合外被覆6.6-8.0㎜
(AWG23-24) |
| 補助工具 |
不要
|
CSPT
|
CSPT
|
| 圧着工具 |
MPT5-8AS
|
||
| シールドプラグ |
MPS588-C
適合外被覆5.34-6.35㎜
(AWG24-26) |

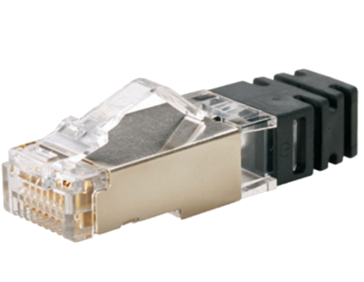

SPS626-C
適合外被覆6.4-7.2㎜
(AWG24-26) |

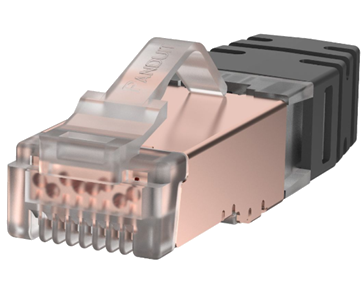

SPS6X88-C
適合外被覆6.4-7.2㎜
(AWG23-24) |
| 補助工具 |
不要
|
CSPT
|
CSPT
|
| 圧着工具 |
MPT5-8AS
|
||
| 細径プラグ |
MP528-C(-M)
適合外被覆3.51-4.11㎜
(AWG28) MP530-C(-M)
適合外被覆3.1-3.3㎜
(AWG30 撚線のみ) |

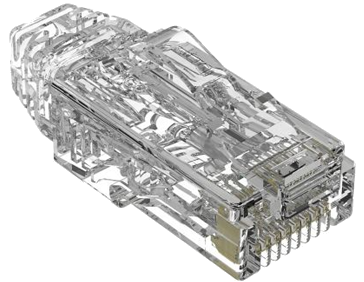

SP628-C
適合外被覆3.5-4.8㎜
(AWG28) SP630-C
適合外被覆3.1-3.3㎜
(AWG30 撚線のみ) |

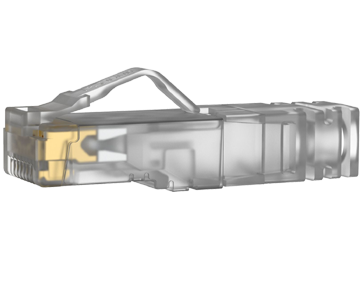

SP6X88SD-C
適合外被覆5.59-6.35㎜
(AWG26) |
| 補助工具 |

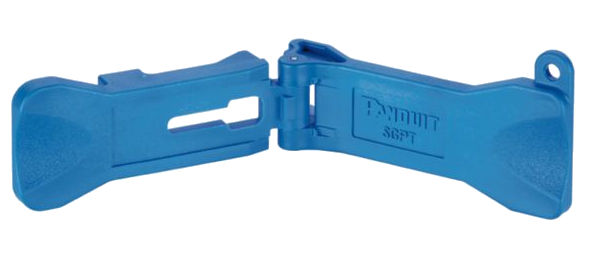

SGPT
|
SGPT
|
CSPT
|
| 圧着工具 |
MPT5-8AS
|
||
| 細径シールドプラグ |

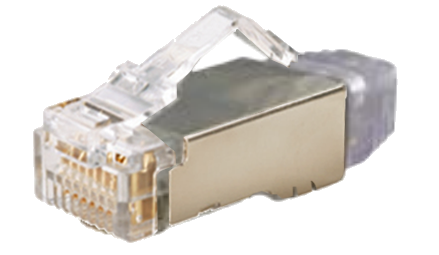

SPS6X28-C
適合外被覆4.5-4.9㎜
(AWG28) |
||
| 補助工具 |
SGPT
|
||
| 圧着工具 |
MPT5-8AS
|
||
モジュラージャック
| ジャック（TGシリーズ） H＝シャッター付 |

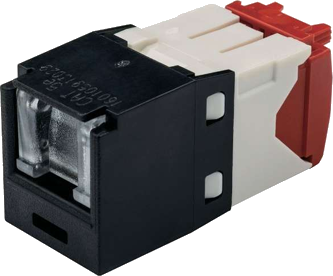

CJ(H)5E88TG□□
適合外被覆5.08-8.38㎜
(AWG22-26) |

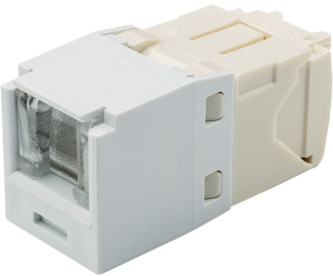

CJ(H)688TG□□
適合外被覆5.08-8.38㎜
(AWG22-26) |

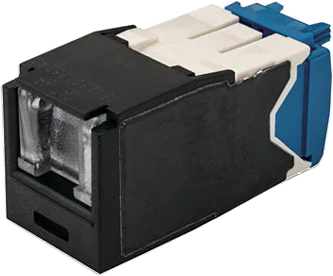

CJ(H)6X88TG□□
適合外被覆5.08-8.38㎜
(AWG22-26) |
| 補助工具 |

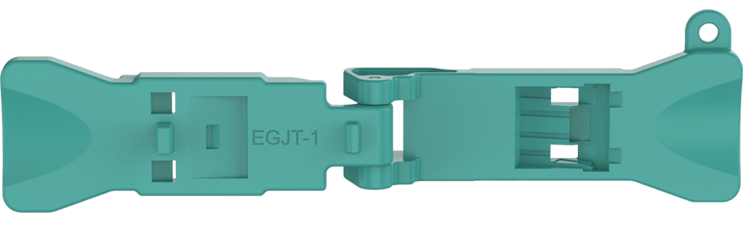

EGJT-1
(EGJTも使用可能) |
||
| ジャック |
CJ588□□Y
適合外被覆-5.08㎜
(AWG22-24単線のみ) |
||
| 補助工具 |
CJT
(プライヤー可) |

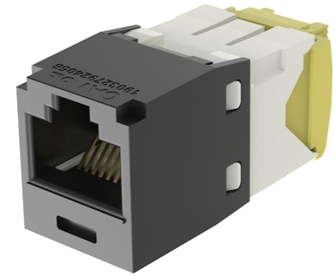

| 細径ジャック |
CJT5E88TG□□
適合外被覆3.05-4.7㎜
(AWG30単線/AWG28) |

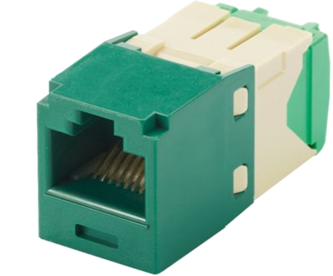

CJT688TG□□
適合外被覆3.05-4.7㎜
(AWG30単線/AWG28) |
CJT6X88TG□□
適合外被覆3.05-4.7㎜
(AWG30単線/AWG28) |
| 補助工具 |
EGJT-1
(EGJTも使用可能) |
||
| 左右45度アングルジャック |
CJLRCAPRD-X キャップ単品
適合外被覆5.08-8.38㎜
(AWG22-26) |

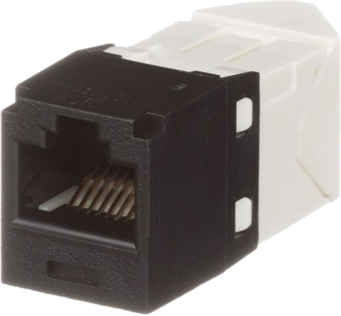

CJLR688TG□□
適合外被覆5.08-8.38㎜
(AWG22-26) |
CJLR6X88TG□□
適合外被覆5.08-8.38㎜
(AWG22-26) |
| 補助工具 |

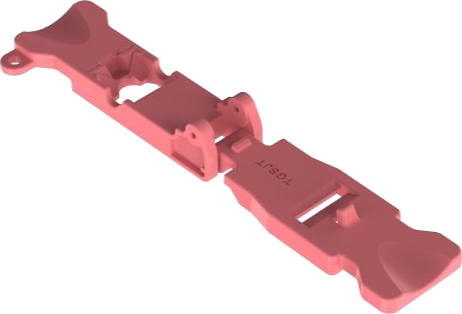

TGSJT
|
||
| 上下45度アングルジャック |
CJUDCAPRD-X キャップ単品
適合外被覆5.08-8.38㎜
(AWG22-26) |

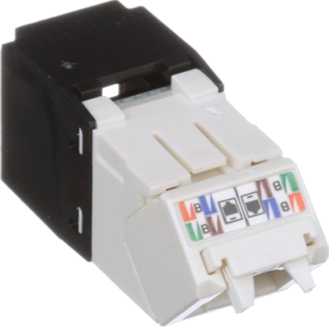

CJUD688TG□□
適合外被覆5.08-8.38㎜
(AWG22-26) |

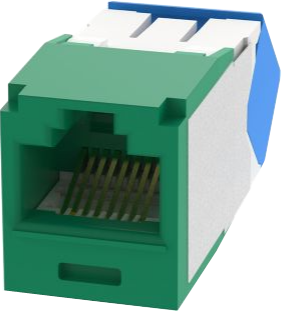

CJUD6X88TG□□
適合外被覆5.08-8.38㎜
(AWG22-26) |
| 補助工具 |
TGSJT
|
||
| 左右90度アングルキャップ |

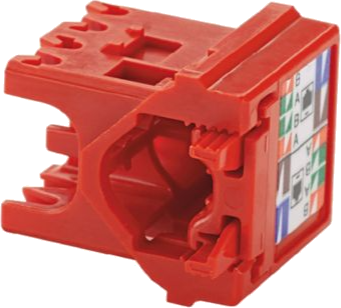

CJRCAPRD キャップ単品
適合外被覆5.08-8.38㎜
(AWG22-26) |

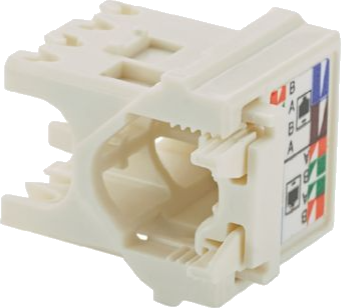

CJRCAPIW キャップ単品
適合外被覆5.08-8.38㎜
(AWG22-26) |

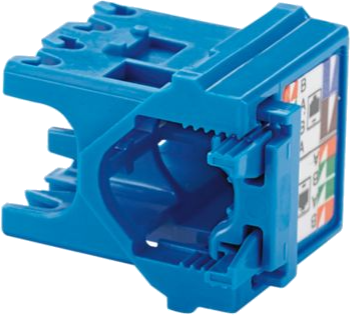

CJRCAPBU キャップ単品
適合外被覆5.08-8.38㎜
(AWG22-26) |
| 補助工具 |
EGJT-1
|
||
| シールドジャック |

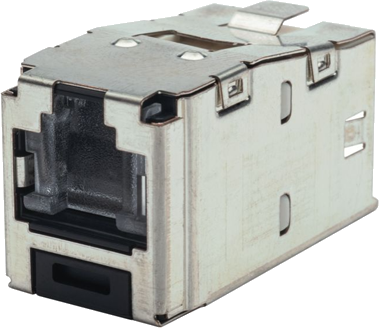

CJS(H)5E88TGY
適合外被覆5.08-8.38㎜
(AWG22-26) |

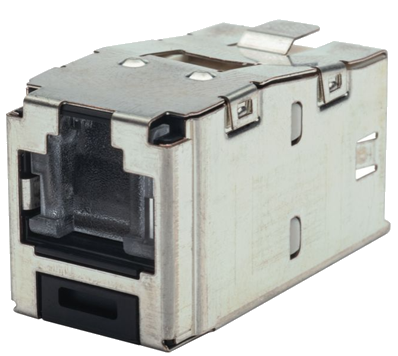

CJS(H)688TGY
適合外被覆5.08-8.38㎜
(AWG22-26) |

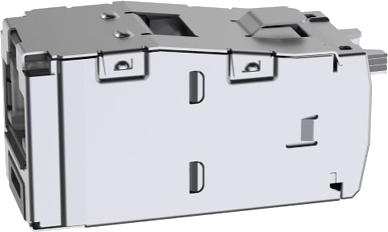

CJS(H)6X88TGY
適合外被覆5.08-8.38㎜
(AWG22-26) |
| 補助工具 |
EGJT-1
(EGJTも使用可能) |
||

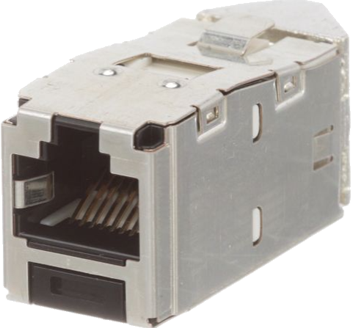

| 左右45度アングル
シールドジャック |

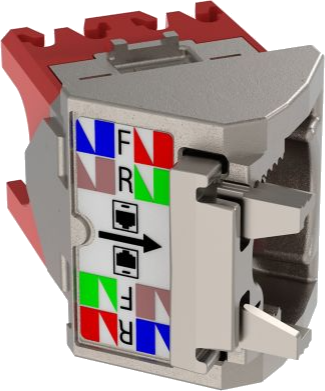

CJSLRCAPRD-X キャップ単品
適合外被覆5.08-8.38㎜
(AWG22-26) |
CJSLR688TG□□Y
適合外被覆5.08-8.38㎜
(AWG22-26) |

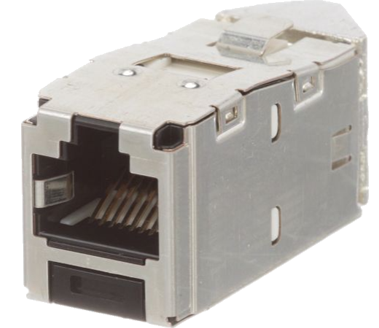

CJSLR6X88TG□□Y
適合外被覆5.08-8.38㎜
(AWG22-26) |
| 補助工具 |
TGSJT
|
||
| 上下45度アングル
シールドジャック |
CJSUDCAPRD-X キャップ単品
適合外被覆5.08-8.38㎜
(AWG22-26) |

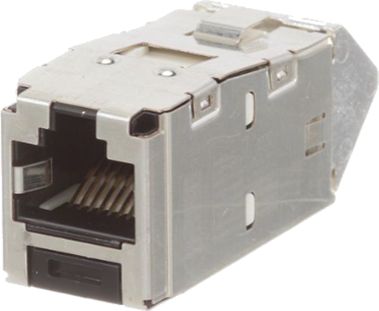

CJSUD688TG□□Y
適合外被覆5.08-8.38㎜
(AWG22-26) |

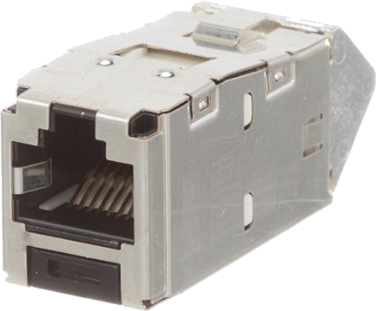

CJSUD6X88TG□□Y
適合外被覆5.08-8.38㎜
(AWG22-26) |
| 補助工具 |
TGSJT
|
||
JJアダプタ（中継コネクタ）
| 通常径JJアダプタ |
CC5E88□□
|
CC688□□
|
CC6X88□□
|
| シールドJJアダプタ |
CCS5E88BL
|
ケーブル
| 通常径ケーブル |
PUC5C04BU-CE
外径4.8㎜／単線
(AWG24) |
PUC6C04BU-FE
外径5.8㎜／単線
(AWG24) |
PUC6AV04BU-EG
外径6.6㎜／単線
(AWG23) |
| 細径ケーブル |
PUD6C2804BU-CE
外径4.0㎜／単線
(AWG28) |
| シールドケーブル |
PFC5504BU-G
外径6.1㎜／単線
(AWG24) |
PFC6004BU-G
外径7.5㎜／単線
(AWG24) |
PFC6X04BU-CEG
外径7.2㎜／単線
(AWG23) |
ローゼット
| スプリングシャッター付 ローゼットキット |
JOQ●H500
CJH5E88TGIW組込済
|
JOQ●H600
CJH688TGIW組込済
|
JOQ●H6A00
CJH6X88TGIW組込済
|
| 補助工具 |
EGJT-1
(EGJTも使用可能) |
||
| ローゼットBOX 白 |
JOQ●0000
|
||
| 補助工具 |
組み合わせるジャックに応じた工具をお求めください
|
||

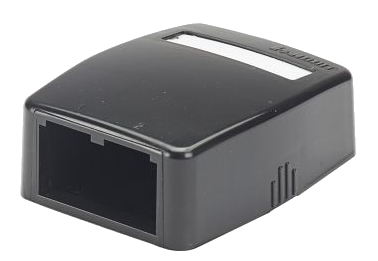

| ローゼットBOX 黒 |
JOQ●0000BL
|
||
| 補助工具 |
組み合わせるジャックに応じた工具をお求めください
|
||
JISプレート ※JISプレート本体は販売しておりません
|
JISプレート用ジャックキット アダプタ色：オフホワイト シャッター色：透明 |
JASSP58IWY
Cat5Eジャック組込済
1箱(10個入)に1つCJT添付 |

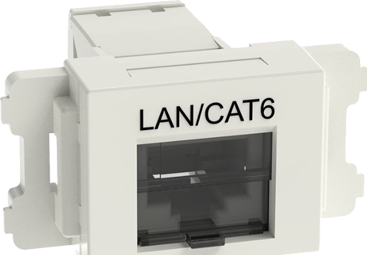

JASSP6TGIW
CJ688TGIW組込済
|
JASSP6ATGIW
CJ6X88TGIW組込済
|
| 補助工具 |
CJT
(プライヤー可) |
EGJT-1
(EGJTも使用可能) |
|
|

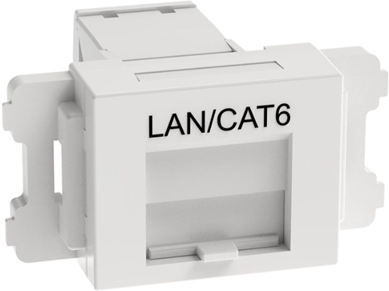

JISプレート用ジャックキット アダプタ色：白 シャッター色：白 |

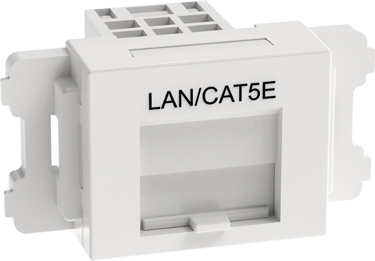

JAOSSP58MWY
Cat5Eジャック組込済
1箱(10個入)に1つCJT添付 |
JAOSSP6TGMW
CJ688TGIW組込済
|

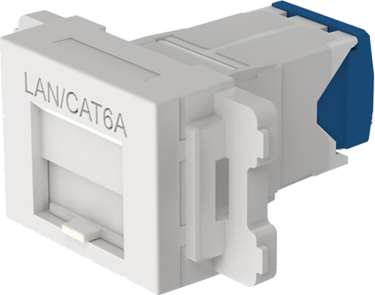

JAOSSP6ATGMW
CJ6X88TGIW組込済
|
| 補助工具 |
CJT
(プライヤー可) |
EGJT-1
(EGJTも使用可能) |
|
|

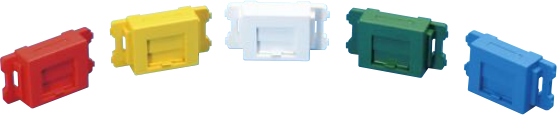

JISプレート用ジャックキット アダプタ色：赤/青/黄/緑 シャッター色：赤/青/黄/緑 |
JAOSSP58□□
Cat5Eジャック組込済
1箱(10個入)に1つCJT添付 |
JAOSSP6TG□□
CJ688TGIW組込済
|
JAOSSP6ATG□□
CJ6X88TGIW組込済
|
| 補助工具 |
CJT
(プライヤー可) |
EGJT-1
(EGJTも使用可能) |
|
|
JISプレート用ジャックキット アダプタ色：オフホワイト シャッター色：透明 |
CMASSP5IW-X
|
CMASSP6IW-X
|

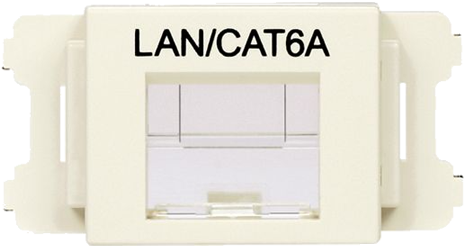

CMASSP6AIW-X
|
| 補助工具 |
組み合わせるジャックに応じた工具をお求めください
|
||
|
JISプレート用ジャックキット アダプタ色：白 シャッター色：白 |

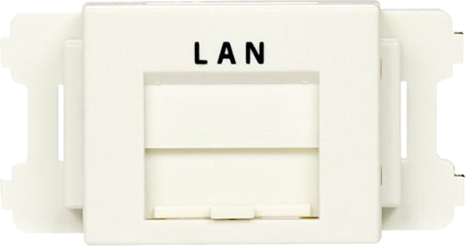

CMAOSSPLMW-X
|

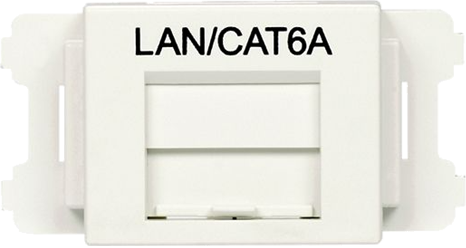

CMAOSSP6AMW-X
|
|
| 補助工具 |
組み合わせるジャックに応じた工具をお求めください
|
||
|
JISプレート用ジャックキット アダプタ色：赤/青/黄/緑 シャッター色：赤/青/黄/緑 |
CMAOSS□□-X
|
||
| 補助工具 |
組み合わせるジャックに応じた工具をお求めください
|
||
|
JISプレート用ジャックキット シャッターなし アダプタ色：オフホワイト |
CMAIW-X
|
||
| 補助工具 |
組み合わせるジャックに応じた工具をお求めください
|
||
パッチパネル
|
モジュラーパッチパネルキット 24ポート |
CPPK24BLY
CJ588BLY組込済
|
CPPKL6G24WBL
CJ688TGBL組込済
補助工具EGJT-1添付 |
CPPKL6ATG24WBL
CJ6X88TGBL組込済
補助工具EGJT-1添付 |
| 補助工具 |
CJT
(プライヤー可) |
EGJT-1
(EGJTも使用可能) |
|
|
モジュラーパッチパネルキット 48ポート |
CPPK48BLY
CJ588BLY組込済
|
CPPKL6G48WBL
CJ688TGBL組込済
補助工具EGJT-1添付 |

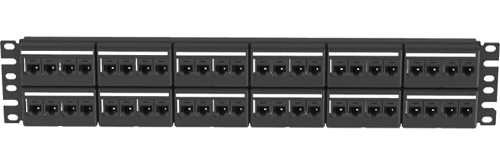

CPPKL6ATG48WBL
CJ6X88TGBL組込済
補助工具EGJT-1添付 |
| 補助工具 |
CJT
(プライヤー可) |
EGJT-1
(EGJTも使用可能) |
|
| JJアダプタパッチパネルキット |
CP245E88BLY
CC5E88BL組込済
|
CP24688BL
CC688BL組込済
|
CP246X88BL
CC6X88BL組込済
|
| 補助工具 |
なし
|
||
| モジュラーパッチパネル枠 |
CPP24WBLY 24ポート
CPP48WBLY 48ポート |
||
| 補助工具 |
組み合わせるジャックに応じた工具をお求めください
|
||
| ラベル付 モジュラーパッチパネル枠 |
CPPL24WBLY 24ポート
CPPL48WBLY 48ポート |
||
| 補助工具 |
組み合わせるジャックに応じた工具をお求めください
|
||
| 高密度 モジュラーパッチパネル枠 |
CPP48HDWBLY 48ポート
CPP72FMWBLY 72ポート |
||
| 補助工具 |
組み合わせるジャックに応じた工具をお求めください
|
||

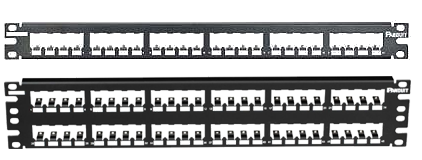

| シールド対応 モジュラーパッチパネル枠 |
CP24BLY 24ポート
CP48BLY 48ポート ※取り外し工具CPT添付 |
||
| 補助工具 |
組み合わせるジャックに応じた工具をお求めください
|
||
Cat5E／Cat6／Cat6Aの各規格に対応した、Panduit（パンドウイット）製LANコネクタ・工具が確認できます。材料選定にご活用ください。
