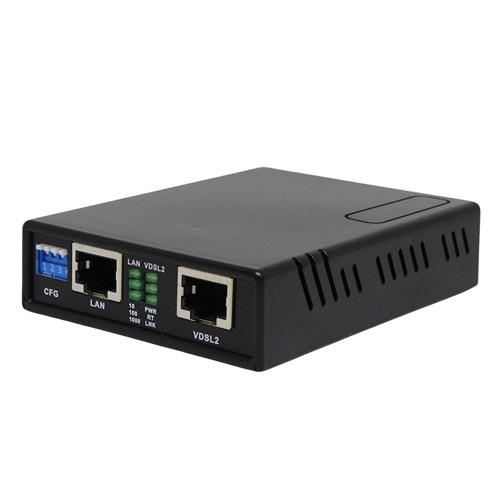

既存電話回線の利用が可能なVDSL2モデム　ABiLINX 1003

商品名	既存電話回線の利用が可能なVDSL2モデム　ABiLINX 1003
商品コード	ns900360
型番	ABiLINX 1003
メーカー	ハイテクインター

お問い合わせはこちら

→詳細情報

ABiLINX 1003

特長

■ ABiLINX 1003は、既存の電話回線の利用が可能なVDSL2モデムです。

■ リンク速度は双方向最大300Mbpsで、高速伝送が可能です。

■ さらに、軽量・コンパクト設計で、コストのスリム化を実現します。

■ 「設置スペースの確保が難しい場所」など、これまで設置が難しかった場所で、低コストでLAN延長を実現したい方に最適なソリューションです。

■ RoHS指令準拠製品です。

■ 既存の電話回線の利用が可能
■ 伝送速度：双方向300Mbps（最大）

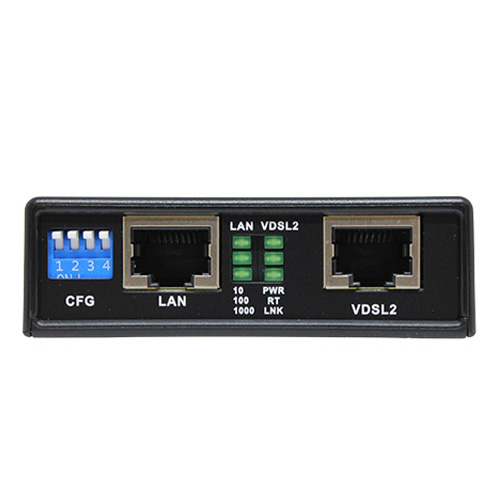

■ インタフェース
-イーサネット：RJ-45×1ポート
（10/100/1000BASE-T）
-Line（DLS）：RJ-45×1ポート
■ 軽量・コンパクト設計

■ 動作温度の広いVDSL2モデムをお求めのお客様は「産業用VDSLモデムラインナップ」をご覧ください。
■ スプリッタは付属いたしません。音声帯域と重畳してデータ送受信をお考えのお客様は、オプション（有償）の「VDSLスプリッタ VPN801」をご利用ください。音声帯域と重畳する場合の接続構成については「モデムとスプリッタの接続構成例」をご覧ください。
※本製品は、従来機のABiLINX 1001, 1001(i),1002,1002(i)やABiLINX 1108/1124との互換性はありません。

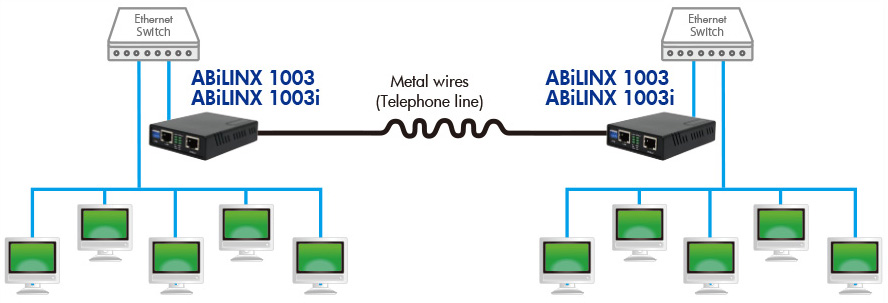

接続構成例

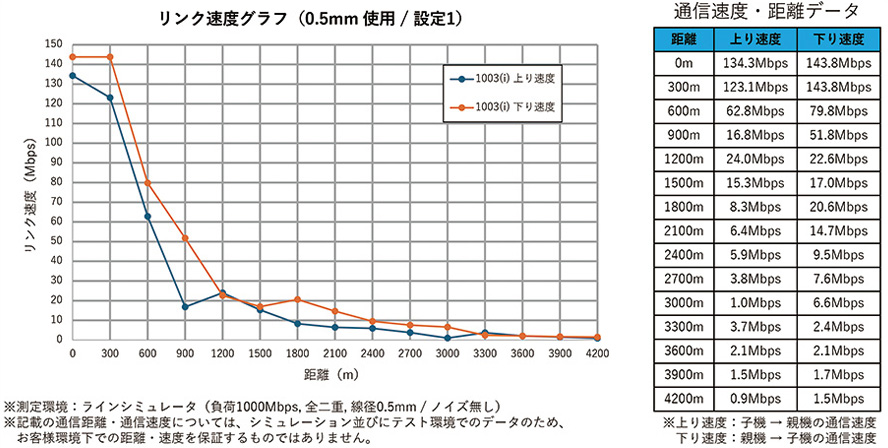

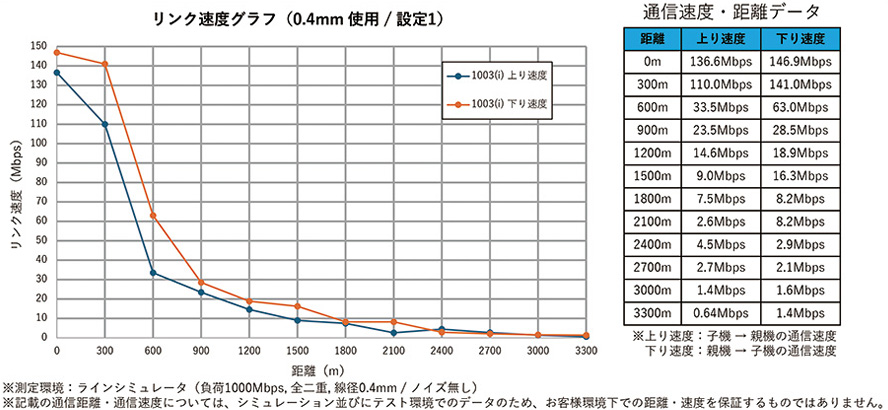

リンク速度グラフ

■ 機器設定内容

【親機DIPスイッチ】

1～4	すべてOFF
速度同期	Symmetrical
通信方式	G.INP
SNR	8dB
最大リンク速度	上り 160 / 下り 160(Mbps)

【子機DIPスイッチ】

1：ON, 2～4

子機設定

製品比較

モデム製品比較

このようなお客様に最適なソリューションです。

■ LANの延長
メタル線（電話線）を利用して構内のネットワーク（LAN）を延長したい。

■ 新規ネットワークの導入
構内にあるメタル線（電話線）を有効活用してネットワーク構築をしたい。

想定される導入先

ホテル・集合住宅

製品仕様

製品名		ABiLINX 1003 ＊ABiLINX（アビリンクス）はハイテクインターの登録商標です。
商品コード		121-PC01-0006
伝送方式		ITU-T G993.1/G993.2/G993.5/G.997.1/G.998
伝送速度		双方向300Mbps
使用周波数帯域		138kHz～30MHz
最大フレーム長		1556bytes（VLANタグ含む）
準拠規格		IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.ab 1000BASE-T IEEE 802.3x Flow Control
インタフェース	イーサネット	RJ-45 x1ポート 10/100/1000BASE-T オートネゴシエーションオートMDI/MDI-X
	Line（DSL）	RJ-45 x1ポート
寸法		（W）73.4 x（H）23.0 x（D）96.5 mm（突起部含まず）
重量		120g（本体のみ）
電源		DCジャックx1 12VDC
消費電力		4.5W（最大）
動作温度		0～+45°C
動作湿度		0～95％RH（結露なきこと）
保存温度		-40～+70℃
保存湿度		0～95％RH（結露なきこと）
MTBF		799,011hrs
認定		VCCI Class B、CE Class A、RoHS 10物質 FCC Part 15B Class A、EN60950
製品保証期間		本体：1年間 ACアダプタ：2年間
付属品		■DSL用RJ-45-RJ-11変換ケーブル x1 ■LANケーブル x1　■ACアダプタ x1
