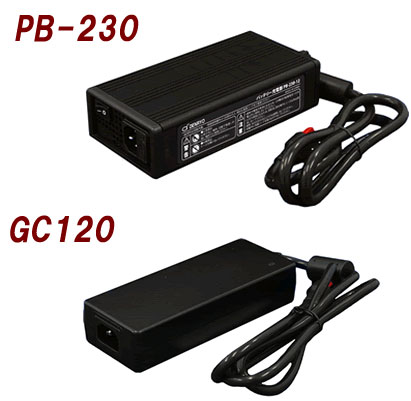

GC120/PB230シリーズ PSE規格適合・高信頼性バッテリー充電器

商品名	GC120/PB230シリーズ PSE規格適合・高信頼性バッテリー充電器
商品コード	ns900195
メーカー	電菱

お問い合わせはこちら

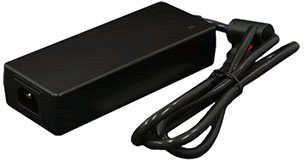

GC120

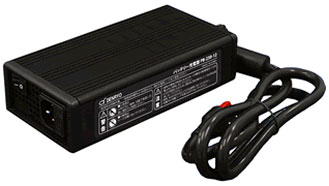

PB-230

主な特長

PSE規格適合

PSE（電気用品安全法）規格に適合しています。ご家庭でも手軽に安心してご利用いただけます。

広い動作温度範囲

PB-230の動作温度は-20～50℃,GC120の動作温度は-30～70℃です。寒冷地や高温になる場所、また真冬日や真夏日にも効率よくバッテリーを充電します。

リモート制御

リモート制御機能を内蔵しています。本体のリモート端子（JST B2B-XH または同等品）を配線するだけで、遠隔で ON/OFFの制御ができます。システムへの組み込みにも適しています。
※PB230のみ

ファンレス設計

自然対流による冷却を行います。ファンの動作音を気にせずご利用いただけます。
※GC120のみ

コンパクトデザイン

片手で持てるほど軽く、限られたスペースでも収納しやすいコンパクトな設計となっています。

PFC回路搭載

PFC（Power Factor Correction 力率改善）回路を搭載し、高周波抑制による力率改善効果で、高効率・省電力化を実現しました。

自動制御

バッテリー残量に応じて、PB-230は3段階、GC120は2段階充電の切り換えが自動的に行われます。効率よく充電し、高価なバッテリーを長持ちさせます。

48Vバッテリー用モデルもラインナップ

充電電圧12Vと24Vモデルの他に、48Vバッテリーも充電できるよう、3モデルを用意しております。

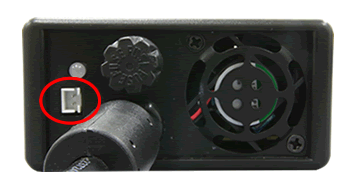

リモート端子

pbrc

PB-230には背面パネルにリモート端子があります。
●適合ハウジング：JST B2B-XHまたは同等品
●ターミナル：JST B2B-XH-001T-P0.6または同等品
●開放：通常動作
●短絡：充電停止

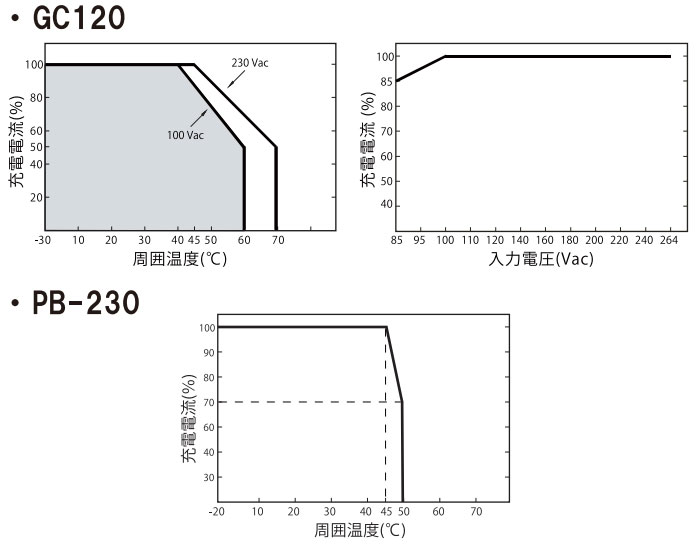

ディレーティングカーブ

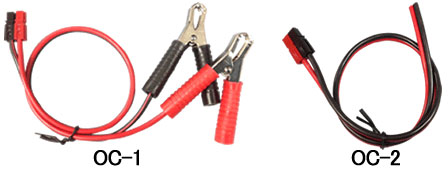

オプション充電ケーブル

OC-1
鰐口クリップ付き
赤黒セット、長さ50cm

OC-2
鰐口クリップなし
赤黒セット、長さ50cm

仕様

型式	GC120A-12	GC120A-24	GC120A-48	PB-230-12	PB-230-24	PB-230-48
充電電圧	13.6V	27.2V	54.4V	14.4V	28.8V	57.6V
フロート電圧	---	---	---	13.6V	27.2V	54.4V
推奨バッテリー容量	40～100Ah	20～65Ah	10～35Ah	50～160Ah	24～80Ah	12～40Ah
バッテリータイプ	補水、シール型鉛蓄電池
出力電流	7.5A	4.42A	2.21A	16A±10%	8A±10%	4A±10%
入力電圧、周波数	90～264Vac、47～63Hz
力率(Typ.)	PF＞0.97(230Vac入力)PF＞0.99(115Vac入力)定格出力時			PF＞0.98(115Vac入力、定格出力時)
効率(Typ.)	86.5%	90%	91%	81.5%	85.5%	86%
AC電流(Typ.)	1.4A(115Vac時)、0.7A(230Vac時)			3A(115Vac時)、1.5A(230Vac時)
保護回路	過負荷/高電圧/過温度
動作温度	-30～+70℃（ディレーティングカーブ参照）			-20～+50℃（ディレーティングカーブ参照）
動作湿度	20～90%RH（結露なきこと）
保存温度範囲/湿度	-40～+85℃、10～95%RH			-40～+85℃、10～95%RH
耐振動	10～500Hz、2G 10min./1cycle、60分XYZ各方向
安全規格	PSE、TUV EN60950-1認証
耐電圧	I/P-O/P：3kVac			I/P-O/P：3kVac、I/P-FG：1.5kVac、O/P-FG：0.5kVac
絶縁抵抗	I/P-O/P：100MΩ/500Vdc/25℃/70%RH			I/P-O/P、I/P-FG、O/P-FG：100MΩ/500Vdc/25℃/70%RH
EMCエミッション	EN55022,CISPR22,FCC Part15 Class B,EN61000-3-2,3準拠			EN55022(CISPR22)Class B,EN61000-3-2,3準拠
EMCイミュニティ	EN61000-4-2,3,4,5,6,8,11,light industry level,criteria A準拠			EN61000-4-2,3,4,5,6,8,11,EN55024,light industry level,criteria A準拠
MTBF	400.7 khrs MIN.MIL-HDBK-217F(25℃)			244.5khrs MIN.MIL-HDBK-217F(25℃)
寸法	167×67×35mm			190×96×49mm
重量	0.62kg			1.21kg
