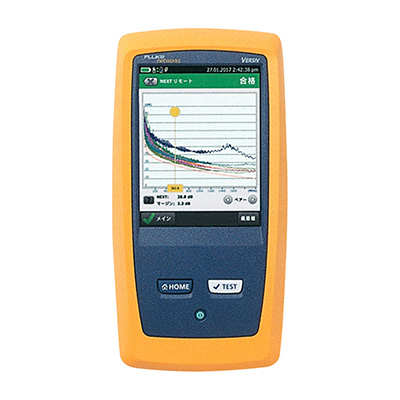

DSX2-8000　デジタル･ケ-ブルアナライザ-<CAT8>

商品名	DSX2-8000　デジタル･ケ-ブルアナライザ-<CAT8>
商品コード	754-82-00500
型番	DSX2-8000
メーカー	フルーク・ネットワークス
単位	個

お問い合わせはこちら

→詳細情報

DSX2-8000
デジタル･ケーブルアナライザー
<CAT8>

概要

特長

●Versiv（TM）設計により、メタル配線の認証試験、光ファイバー損失測定、OTDR試験、およびハードウェアのアップグレードをサポートします。
●LinkWare（TM）Live クラウド・サービスを使用することで、プロジェクト・マネージャーはスマート・デバイスを使用して、テスターのリモート・セットアップ、作業の進歩状況を監視、テスターの位置の確認を行えます。
●Cat8、クラス I/IIおよびすべての現行規格で比類ないスピードを発揮します。
●ProjeX（TM）管理システムにより、作業の進捗管理および測定結果のフレキシブルな統合・管理機能で、試験から引き渡しまでの時間と手間をトータルで削減します。
●LinkWare（TM）管理ソフトウェアで、試験結果を解析し、専門的な試験レポートを作成します。
●8秒の Cat 6Aテストによる最速の認証、最大12000件の Cat 6A テスト結果をフル・グラフィックで管理します。
●クロストーク、リターン・ロス、シールド障害などの障害の原因をグラフィカルに表示して、トラブルシューティングを迅速化しています。
●メインユニットにWifi通信機能を搭載、イーサネットケーブルなしで、FLUKE networks社のクラウドサービスへデータ保存することが可能となります。
●ANSI/TIA-1152-A レベル 2G と審議中の規格 IEC 61935-1 Ed 5 レベル VI、2000 MHz のフィールドのテスター確度要件に適合しています。
●IEEE 802.3bt、ANSI/TIA/EIA-568、ISO 11801シリーズ文章で規定される、パワー・オーバー・イーサネット（PoE）で必要なすべての抵抗アンバランス規格をサポートしています。

仕様

メタル配線認証

Cat 8/Class I/II のテスト時間	16秒
HDTDX/HDTDR の診断テスト時間	約3秒
内部メモリー	約5000件（Cat 8 プロット・データ付き）
レベル V 確度（1 GHz）	○
レベル VI/2G 確度（2 GHz）	○
DC 抵抗アンバランス測定	○
シールド完全性の確認および障害までの距離	○
TCL 測定	○
ELTCTL 測定	○
CDNEXT 測定	○
CMRL 測定	○
内蔵エイリアン・クロストーク機能	○
チャネル・アダプター	2GHz レンジ
パーマネント・リンク・アダプター	2GHz レンジ

ケーブル・タイプ

シールドおよびシールドなしツイスト・ペアのLANケーブリング	TIA Cat 8:100 Ω ISO/IEC Class C、D、E、EA、F、FA および I/II:100Ω および120Ω

標準リンク・インターフェース・アダプター

パーマネント・リンク・アダプター	プラグ・タイプ/RJ-45（シールド付き）別売のプラグ・タイプ/Tera、GG45
チャネル・アダプター	ジャック・タイプ/RJ-45（シールド付き）別売のジャック・タイプ/Tera、GG45

テスト規格

TIA	TIA 568シリーズのCat 8
ISO/IEC	ISO/IEC 11801シリーズのClass C、D、E、EA、F、FA I/II 認証
最大周波数	2:2000MHz

一般仕様

自動テストの時間	Cat 8の完全双方向自動テスト/16秒
サポートするテスト・パラメーター	※選択したテスト基準により、テストするテスト・パラメーターおよび周波数範囲が決定されます。ワイヤー・マップ、長さ、伝播遅延、遅延時間差、DCループ抵抗、挿入損失（Attenuation）、リターン・ロス（RL）、近端漏話（NEXT）、減衰対クロストーク比（ACR-N）、ACR-F（ELFEXT）、パワー・サム ACR-F（PSELFEXT）、パワー・サム NEXT、パワー・サム ACR-N、パワー・サム・エイリアン近端クロストーク（PS ANEXT）、パワー・サム・エイリアン減衰対遠端クロストーク比（PS AACR-F）
入力保護	連続したtelco電圧および100mAの過電流に対して保護されます。稀なISDN過電圧で損傷することはありません。
ディスプレイ	投影型静電容量方式タッチスクリーン内蔵 5.7インチ LCD ディスプレイ
ケース	衝撃吸収モールドカバー付きの耐衝撃性プラスチック
寸法	DSXモジュールおよびバッテリー装着メイン Versiv ユニット/6.67×13.33×27.94cm
重量	DSXモジュールおよびバッテリー装着メイン Versiv ユニット/1.28kg
バッテリー	メイン・ユニットおよびスマート・リモート/リチウムイオン・バッテリーパック、7.2V
通常のバッテリー使用時間	8時間
充電時間	テスターの電源オフ時/10％から90％までの充電に4時間
