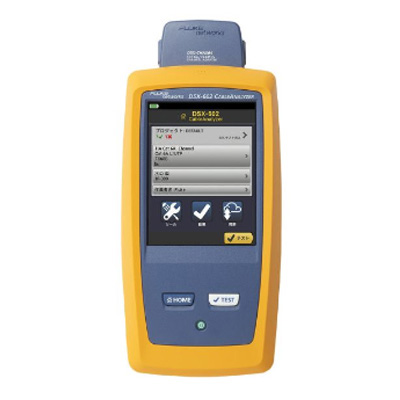

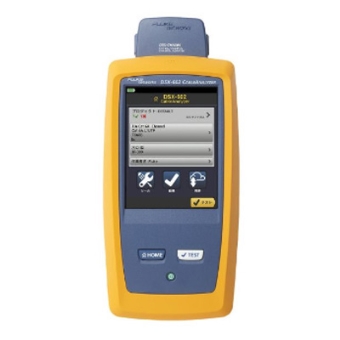

DSX-602-PRO（CAT6）
デジタル･ケーブルアナライザー



概要

DSX-602 CableAnalyzer は、Cat 3 / Class C から Cat 6A / Class E_A までの銅線ツイスト・ペア構造ケーブルに不可欠な認証ツールです。 スピードと信頼性が特徴で、効率化と生産性を向上しつつ、最終的な結果を確認できます。ジェスチャー・ベースのユーザー・インターフェイスにより、技術者は画面を解釈する時間を短縮し、テストにより多くの時間を費やすことができます。 500 MHz の周波数範囲により、わずか 10 秒で 10 ギガビット・イーサネットの Cat 6A / Class EA ケーブル接続の認証試験が可能です。高度な診断機能により、障害の場所を特定することが可能です。LinkWare™ Live クラウド・ベースのサービスを使用すると、いつでも、どこでも、誰とでも、どのデバイスでも認証ジョブを管理できます。




特長

独自の機能

●DSX-602 を使用すると、テスト・プロセスのすべての手順をスピードアップすることで、これまでよりも高い成果を上げることができます。
●LinkWare Live クラウド・サービスを使用することで、プロジェクト・マネージャーはスマート・デバイスからテスターをリモートでセットアップし、ジョブの進行状況および場所の監視が可能
●ProjX™ 管理システムにより、ジョブの初期設定からシステム承認までの作業が容易になります。不必要な手順が排除され、すべてのテストが正しく一度で完了できます
●Taptive™ ユーザー・インターフェースにより、どのようなスキル・レベルの技術者でも高度なデータ解析、設定と操作を簡単に行えます
●LinkWare PC 管理ソフトウェアは、比類のないテスト結果の解析と専門的なテスト・レポートを提供します



規格

＜ 規格対応への柔軟性 ＞

●TIA 568-C.2 または TIA-1005 カテゴリー 3、5、5e、6、6A
●ISO/IEC - クラス C および D、E、E_A 認証 （ISO/IEC 11801：2002 および修正）
●IEEE 802.3 - 10BASE-T、100BASE-TX、1000BASE-T、10GBASE-T



性能

●9 秒の Cat 6 / クラス E および10 秒のCat 6A / クラス E _A テスト時間は、認定結果を提出するための最速の方法に貢献します
●障害の原因をグラフィック表示する、DSX-602 HDTDR および HDTDX 診断により障害の場所を正確に特定
●最大 12,000 件の Cat 6A テスト結果をフル・グラフィックで管理
●静電容量方式タッチスクリーンを使用したケーブル・タイプ、規格およびテスト・パラメーターの速やかな選択とセットアップの容易化



ProjX™ 管理システムで複雑な作業を容易に管理

＜ 最大 12,000 件の Cat 6A テスト結果をフル・グラフィックで管理 ＞

複数のジョブが複数のチーム、テスターによって行われ、数多くの要件がある場合は、テストの管理に時間がかかり、エラーの原因にもなります。ジョブが大きくなればなるほど、プロジェクトの整理がこれまで以上に重要になります。DSX-602 CableAnalyzer の新しい ProjX 管理システムは個別のプロジェクト・ファイルを提供し、ジョブに固有のすべての詳細情報を簡単な名前で保存することができるため、プロジェクトの開始後にジョブ固有の詳細を再入力する必要がありません。これにより、ジョブを切り替えたり、1 つのジョブで複数のテスターを利用する際の設定エラーやファイルの紛失を最小限に抑えます。また、ケーブル ID 別のテスト結果の表示、重複のない変更内容の統合を行ったり、前回インストールされたメタル線または光ファイバー・モジュールの初期設定に戻ったりすることができます。さらに、ProjX 管理システムでは、0 ～ 100 % 表示でジョブごとの完了までのステータスがリアルタイムで表示されるため、再確認が必要なすべてのテストを特定して、見落としがないことを確認するのに役立ちます。不合格後に「保存」を選択すると、施工問題を是正するためのリスト、つまり To-do リストが自動的に作成されます。ProjX はプロジェクト・マネージャーおよびグループ・リーダーの作業効率を大幅に改善します。



卓越した実行速度

＜ 10 秒の Cat 6A テスト時間で認定結果を短時間で提出 ＞

多数のテストをこれほど高速に実行するテスターは他に存在しません。10秒で Cat 6A の銅線認定を完了します。合否結果を即座に取得し、値ごとに個々のテスト・パラメーターを簡単に確認し、グラフの特定の領域を詳細表示することができます。



LinkWare™ PC ケーブル・テスト管理ソフトウェア

便利で多機能な LinkWare PC 管理ソフトウェア・アプリケーションを活用することで、DSX-602のユーザーは ProjX 管理システム・データに簡単にアクセスして、レポートの生成、テスターのソフトウェアのアップグレードを行えます。また、プロジェクト・マネージャーは、ワークフローを管理してテスト結果を統合することができます。ユーザーは、会社のロゴをレポートに加えて最後の仕上げを行い、システム承認のために顧客に完成品をそのまま提供できます。LinkWare PC は、優れたレポート機能を備えたソフトウェア・パッケージです。メタル線テスターや光ファイバー・テスターなど、フルーク・ネットワークスのすべてのビジネス・ツールを簡単に管理できます。



LinkWare™ Live テスト結果管理サービス

LinkWare Live は、いつでも、どこでも、誰とでも、あらゆるデバイスで認証ジョブを管理できるクラウドベース・サービスです。 LinkWare Live では、以下の操作を行えます。

●全ての作業の全てのテストを把握お使いのスマート・デバイスから、全てのプロジェクトの概要を取得し、各テストにドリルダウンすることができます。誤ったテスト設定やケーブル ID の通知を即座に受け取ることができます。
●最初から正しい設定でお使いの PC やタブレットからケーブル ID とテスト設定を定義し、
●テスターを常に最新の状態に保てます。予告なく標準が変わることがあるため、古いテスト・レポートは、何時間にものぼる再テストを意味することになります。LinkWare ライブ はテスターを自動的に最新状態に維持します。
●テスターを持ち帰る無駄な時間と労力を節約しましょう。ジョブサイトから LinkWare Live へと、Wi-F 経由でテスト結果を直接アップロードし、LinkWare PC を使用して適切なジョブ用にそれをダウンロードして、迅速にレポートを作成できます。
●プロジェクトの遅れを回避しましょう。最後にテスターを使用した場所を追跡し、状態をモニターして、テスターが常にキャリブレーション済みで最新ファームウェアが実行されるようにします。



仕様

ケーブル・タイプ

ケーブル・タイプ

シールド付きおよび非シールド・ツイスト・ペアの LAN ケーブル



テスト規格

TIA	TIA 568-2-D のカテゴリー 3、4、5、5e、6、6A
ISO/IEC	ISO/IEC11801-2002 および改訂の Class C、D、E、EA 認証
IEEE 802.3	10BASE-T、100BASE-TX、1000BASE-T、10GBASE-T



一般仕様

オートテストの時間	Cat 5e または 6/ Class D または E の完全双方向自動テスト： 9 秒 Cat 6A/Class EA の完全双方向自動テスト：10 秒
サポートするテスト・パラメーター ※1	ワイヤーマップ、長さ、伝播遅延、遅延時間差、DC ループ抵抗、挿入損失（Attenuation）、リターン・ロス (RL)、近端漏話減衰量 (NEXT、減衰対クロストーク比 (ACR-N)、ACR-F (ELFEXT)、パワー・サム ACR-F (PSELFEXT)、パワー・サム NEXT、パワー・サム ACR-N、パワー・サム・エイリアン近端クロストーク (PS ANEXT)、パワー・サム・エイリアン減衰対遠端クロストーク比 (PS AACR-F)
最大周波数	500 MHz
テスト結果の保存件数	Cat 6A (プロット付き)： 約12,000 件
ディスプレイ	投影型静電容量方式タッチ・スクリーン内蔵 5.7 インチ LCD ディスプレイ
寸法	メイン・ ユニットおよびスマート・リモート： 6.67 cm x 13.33 cm x 27.94 cm
重量	1.36 kg
電源	リチウムイオン・バッテリー・パック、7.2 V
バッテリーの使用時間	8 時間 (代表値)
充電時間	テスターの電源オフ時： 10 % から 90 % までの充電に 4 時間
対応言語	英語、フランス語、ドイツ語、イタリア語、日本語、ポルトガル語、スペイン語、中国語、韓国語、ロシア語、繁体字中国語、チェコ語、ポーランド語、スウェーデン語、ハンガリー語
校正	サービス・センター校正期間は 1 年
内蔵 Wi-Fi	IEEE 802.11 a/b/g/n; デュアル・バンド (2.4 GHz および 5 GHz) 対応

※1　選択したテスト基準により、テストするテスト・パラメーターおよび周波数範囲が決定されます。


環境仕様

作動温度	0° C ～ 45° C
保管温度	-30° C ～ +60° C
稼動時相対湿度 （%RH 結露なし）	0% ～ 90% (0° C ～ 35° C)、0% ～ 70% (35° C ～ 45 °C)
振動	ランダム、2 g, 5 Hz ～ 500 Hz
衝撃	1 m 落下試験 （モジュール付きおよびモジュールなし、アダプターなし）
安全性	CSA 22.2 No. 61010, IEC 61010-1 第 3 版
作動高度	4,000 m、3,200 m (AC アダプター使用時)
EMC	EN 61326-1：ポータブル
