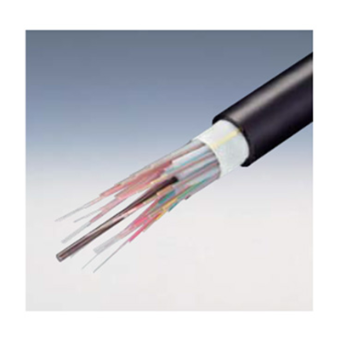

テープスロット型ケーブル(SZ撚)
| 商品名 | テープスロット型ケーブル(SZ撚) |
|---|---|
| 商品コード | ns900264 |
| メーカー | SWCC（旧昭和電線ホールディングス） |
スペーサのＳＺ撚り溝内にテープ心線を収納し、ケーブルの途中での分岐を容易にしたケーブルです。
架空配線などケーブルの振動が大きい環境への布設に使用します。

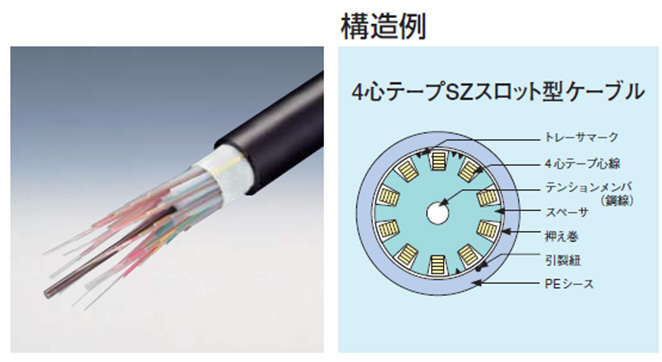

構造
(光ファイバ)
●シングルモード（SM型）
型名：SMEB/LWP
準拠規格：IUT-T G.657.A1 ITU-T G.652.D OS1準拠
●マルチモード（GI型）
型名：EB1G
準拠規格：IEC60793-2-10A1a.1 OM2準拠
型名：G50EX
準拠規格：60793-2-10A1a.2 OM3準拠
型名：G50EE
準拠規格：60793-2-10A1a.2 OM4準拠
仕様
| 心数 | 24 | 40 | 60 | 100 | 200 | 300 | ||||
| 標準外径（ｍｍ） | 9.5 | 10 | 10.5 | 13 | 16 | 21 | ||||
| 概算質量（ｋｇ／ｋｍ） | 80 | 85 | 85 | 120 | 190 | 300 | ||||
| 許容張力（Ｎ） | 1180 | 1180 | 1180 | 1850 | 2440 | 3120 | ||||
| 許容曲げ半径（ｍｍ） | 95 | 100 | 105 | 130 | 160 | 210 | ||||

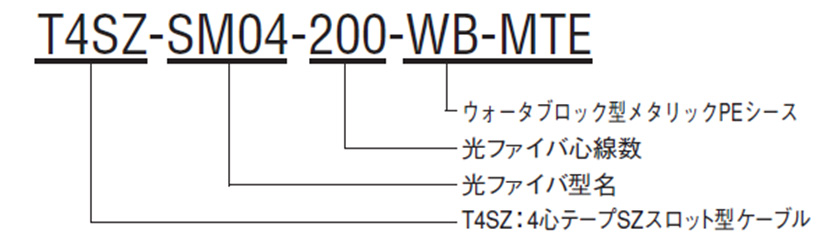

型名表示例
