日辰電機製作所

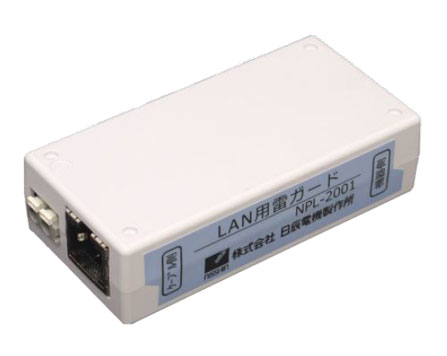

LAN用雷ガード NPL-2001(放流タイプ)
商品名 | LAN用雷ガード NPL-2001(放流タイプ) |
---|---|
商品コード | ns900256 |
メーカー | 日辰電機製作所 |
概要
放流タイプの雷ガードです。
信頼性の高いGDT を搭載。電源(NPL-3001)との連結で、通信線・商用電源からの雷サージ等の異常電圧から情報通信機器を防護します。
特長
● 雷サージをアースに放流して対象機器を防護
● 「100B-T」の後継機種
● 「100B-T」に比べ約50%(体積比)小型化
● 1000BASE-T、100BASE-TX、10BASE-T に対応
● 高耐力のGDT 採用による高信頼性設計
● JIS C 5381-21 に準拠、カテゴリC2、D1に対応
● クランプ端子(プッシュ式)によりアース接続が容易
● 内部のマグネットにより同シリーズと連結可能
● DIN レールに取付可能(付属品使用)

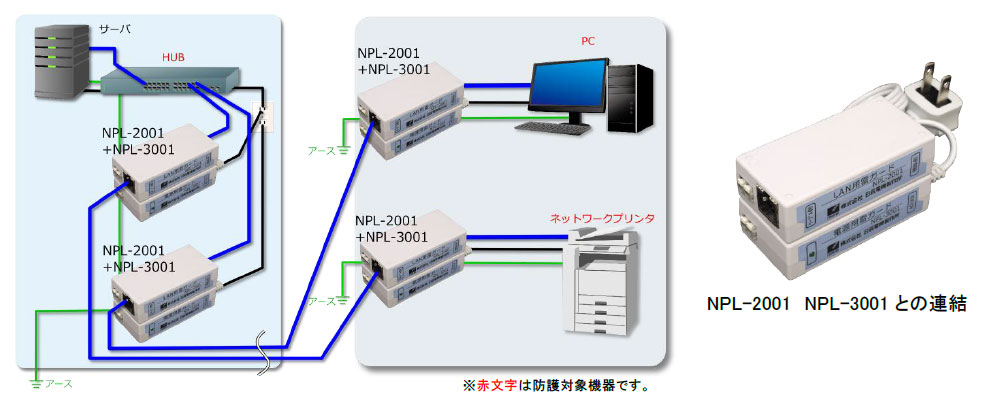

接続例
付属品:GND 接続線(約500mm) 1 本、GND 連結線(約50mm) 1 本、DIN レール取付具 1 個
仕様
項目 | 性能 |
適用回線 | 1000BASE-T、100BASE-TX、10BASE-T |
伝送特性 | カテゴリ5e に対応 |
耐雷特性 | ①電圧防護レベル:500V 以下 ②インパルス耐久性 カテゴリC2:8/20μs にて5kA(10 回) カテゴリD1:10/350μs にて2.5kA(2 回) |
