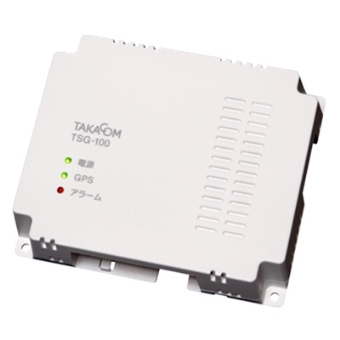

閉ざされたネットワークに正確な時刻を簡単に構築「TSG-100」



ＴＳＧ－１００の特長

低価格、低コスト

・閉ざされたネットワーク環境に低コストでタイムサーバを構築することができます。



省スペース、簡単施工

・受信アンテナ一体式で、別途アンテナ工事の必要がありません。

・ＰｏＥ対応で別途電源工事の必要がありません。（ＡＣアダプタも対応）



ＧＰＳ受信方式を採用

・ＧＰＳ衛星から正確な時刻を取得し、高精度な時刻情報を提供することが可能です。

・準天頂衛星みちびき（日本地域向けの地域航法衛星システム）に対応しています。



ＮＴＰ/ＳＮＴＰ対応、補正接点出力

・ＳＮＴＰサーバ機能と、時刻補正用の接点出力をすることができます。



ネットワーク機器監視機能搭載

・ＳＮＭＰマネージャ機能、ｐｉｎｇ監視機能を搭載しており、閉ざされたネットワーク機器の監視ができます。

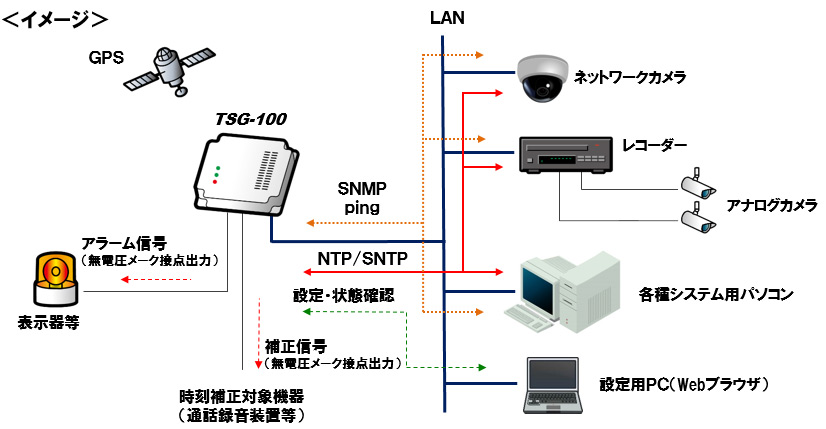

ＴＳＧ－１００のシステム構成

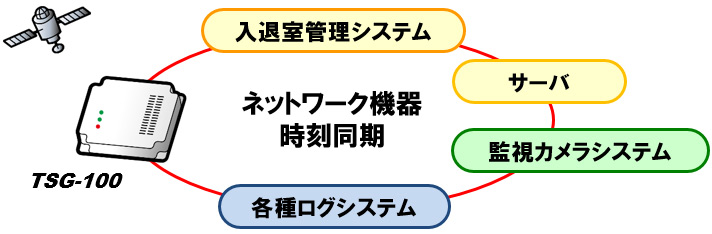

接続されたネットワーク機器に高精度な時刻を提供





低価格・低コスト

低価格で高精度な時刻をご提供

ネットワーク内の機器の時刻を補正・同期させたいが、タイムサーバは高額で導入することが難しい・・・外部の公開ＮＴＰサーバに接続するのもセキュリティ上不安・・・

★躊躇していた時刻の補正・同期システムを低価格で簡単に導入できます。
★ＧＰＳと時刻同期することにより±１ミリ秒の高精度な時刻情報を提供できます。



ランニングコスト不要

ＧＰＳから時刻情報を取得しますので、ランニングコストは不要です。（電源のみ）



省スペース・簡単施工

省スペース

幅１３４ｍｍ×奥行１１０ｍｍ×高さ３５ｍｍと小型設計で、壁掛け、据置設置ができます。

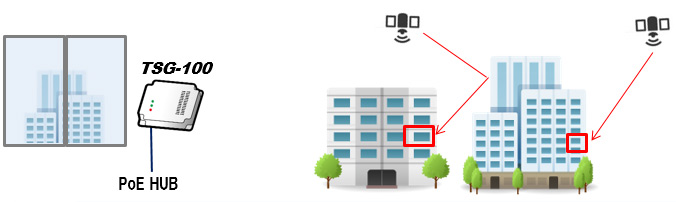

窓の近くでＧＰＳを捕捉できる場所であればすぐに運用を始められます。



簡単施工

アンテナ一体式の構造で、別途アンテナ工事、配線等の必要がありません。
ＰｏＥ対応なので、ＧＰＳが捕捉できる場所であればＬＡＮケーブル一本の配線で簡単に設置できます。（ＡＣアダプタにも対応しています）

※空が見渡せる窓の近くに設置してください。
（断熱ガラス等の特殊な窓ガラスはＧＰＳ受信感度に影響を及ぼす場合があります。）

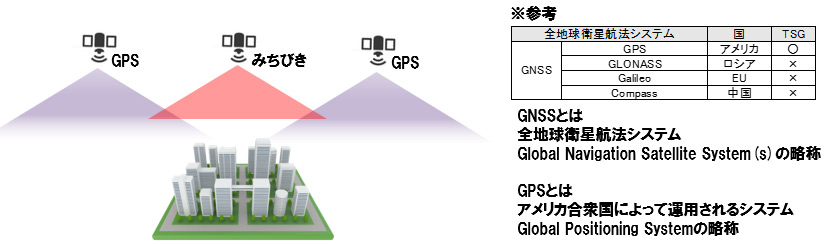

時刻ソース

ＧＰＳ受信方式

時刻ソースとしては、最も高精度な時刻を提供できるＧＰＳ受信方式を採用しています。
また、日本地域向けの地域航法衛星システム準天頂衛星みちびきに対応しており、より受信しやすい方式となっています。
※日本地域向けの地域航法衛星システム

主に日本地域向けに利用可能とする地域航法衛星システム。
2017年から2019年までに衛星3基が追加で打ち上げられて、4基体制でシステムが運用されることが決定しています。






時刻補正機能は2種類

ＳＮＴＰサーバ機能

ＮＴＰ/ＳＮＴＰ対応のネットワーク機器に対して、正確な時刻情報を提供できます。




補正接点出力機能

設定した時間に無電圧メーク接点を出力することができるで、時刻補正用の端子がある機器に対して時刻補正ができます。
接点出力は、半導体リレーを採用しており精度の高い補正信号を出力できます。
（接点出力長設定範囲：1～10秒　／　タイミング：1日1回または、毎時出力）



アラーム機能

誤配信防止機能

正確な時刻を配信できない状況下では時刻補正機能を停止することができます。
ＧＰＳを一定時間捕捉することができなかった場合、ＳＮＴＰサーバ機能・接点出力機能を停止し、アラームを出力することができます。

※機能停止までの時間は任意に設定できます。（設定時間範囲：0～24時間）
※ＧＰＳ衛星と継続して12時間時刻同期ができなかった場合、約±0.3秒の精度となります。（目安）
※機能停止後、ＧＰＳ衛星と再度時刻同期できれば自動で時刻補正再開します。

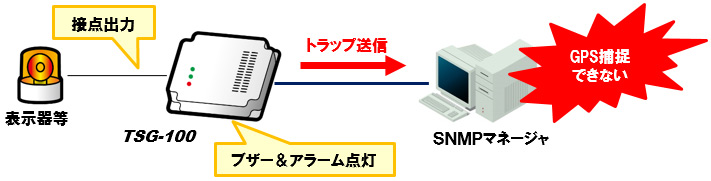

アラーム機能

装置の状態を、ＳＮＭＰマネージャに送信することができます。（ＳＮＭＰエージェント機能）
また、異常時にはＬＥＤ、ブザー、アラーム端子出力にてお知らせします。

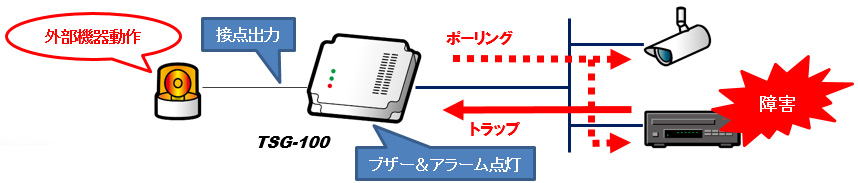

監視機能（ＳＮＭＰマネージャ）

ＳＮＭＰ監視

ＳＮＭＰマネージャとして、最大１５０種類のトラップ/ポーリングにより、ネットワーク機器の監視をすることができます。
ネットワーク機器の異常時には、ＴＳＧ－１００本体よりアラームを出力できます。
また、ネットワーク機器の状態は、設定用ＰＣより確認することができます。
（アラーム端子に外部機器を接続することで、外部機器を通してお知らせもできます）

＜トラップ＞
ネットワーク対応機器から、ＳＮＭＰトラップを受けて、異常・障害の発生をお知らせできます。

＜ポーリング＞
ＳＮＭＰ対応のネットワーク機器に対してポーリングし、状態の監視をします。




監視機能（ｐｉｎｇ監視）

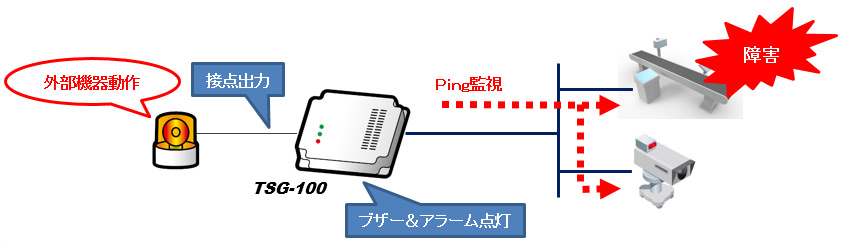

ｐｉｎｇ監視

ＳＮＭＰに対応していないネットワーク機器に対して、ｐｉｎｇによるノードの死活監視をすることができます。
ネットワーク機器の異常時には、ＴＳＧ－１００本体よりアラームを出力できます。
また、ネットワーク機器の状態は、設定用ＰＣより確認できます。
（アラーム端子に外部機器を接続することで、外部機器を通してお知らせもできます）





ご利用用途

監視カメラ、レコーダー（記録・証拠）

業種：一般企業、工場、店舗、公共機関など

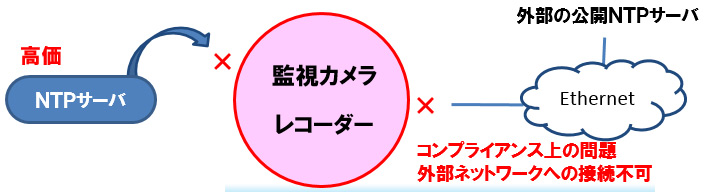

背景：コンプライアンス上、セキュリティ性の高い映像が保存されているネットワークは外部の公開ＮＴＰサーバに接続できないケースが往々にしてあります。

閉ざされたネットワーク内に、高価なＮＴＰサーバを導入することもできず、手動で時刻合わせをしているケースがあります。
映像記録等の時刻は重要な証拠（証明）となるため、正確な時刻で運用する必要があります。
昨今、アナログ監視カメラのリプレースの時期を迎えており、高解像度のアナログ監視カメラがメーカ各社より発売されております。



入退室管理、勤怠管理システム（記録）

業種：一般企業、工場、官公庁など

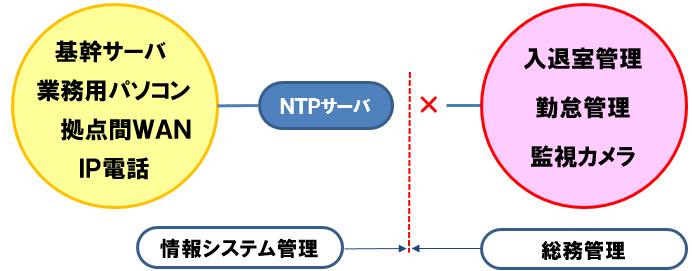

背景：総務系のネットワークが、別ネットワークになっており、手動で時刻合わせをしているケースがあります。

コンプライアンス上、労働時間管理等の観点から時刻の重要性は高いため、正確な時刻で運用する必要があります。




各種ログ管理システム（記録・証拠）

業種：工場、倉庫業など
背景：生産ライン等で使用している機器の内蔵時刻が同期されておらず、正しい生産記録ができていないケースがあります。
（業務用PC、組込PCのOSがXPで社内LANに接続できない等）
品質管理、工数計算の観点でも正確な時刻で同期し記録することが望まれます。
倉庫業務の入出庫管理も同様のニーズがあります。
特に食品工場では、「フードディフェンス」「フードセーフティ」の観点から監視カメラの導入も進んでおり、工程内の機器と映像記録を正確な時刻で同期させる必要性があります。

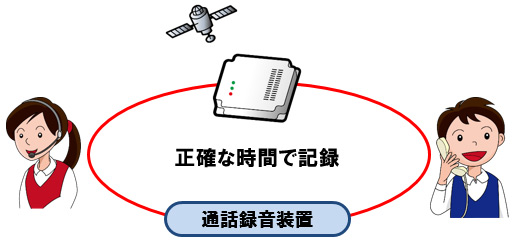

各種ログ管理システム02（記録・証拠）

業種：金融業、各種コールセンター等

背景：通話録音等の取引履歴を記録・保存する機器の内蔵時計が時刻同期されておらず、正確な時間になっていないケースがあります。
取引の時刻（タイムスタンプ）は重要な証拠（証明）となるため、正確な時刻で運用する必要があります。




電子カルテ、オーダリング、レセプト、予約システム（記録）

業種：病院、診療所など
背景：厚生労働省により、カルテの電子化やレセプトのオンライン化が推進されており、紙信頼性を保つため、使用する機器の時刻同期をさせる必要性があります。




タイマー内蔵制御機器（運用）

業種：学校、自動車学校、一般企業、工場、図書館等の公共機関
背景：タイマーにより、自動的に機器を動作させ運用を行っている場合、動作時刻は機器の内蔵時計で動作します。

内蔵時計が狂うことにより、間違った時刻に動作してしまいます。
正確な時刻で運用するため、機器の時刻補正が必要です。

【タイマー動作の例】
自動放送装置、電話設備（留守番/転送）、自動施錠開錠、自動照明




TSG-100の主な仕様

※ Ver4のIPv6と認証は非対応



クライアントパソコン推奨仕様
