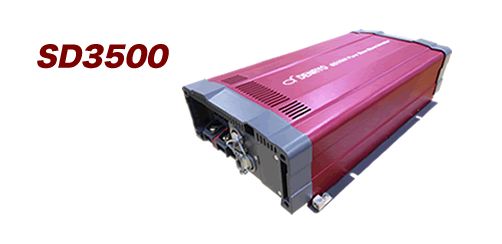

■並列機能
複数のユニット（最大15台）を接続し、出力容量を拡張させることが出来るため、大容量負荷に利用できます。
■三相交流電源（Y結線）
3台のユニットを組み合わせて、7.5ｋｗ（SD2500）10.5ｋｗ（SD3500）の三相交流を出力させる事ができます。
※3台のSD2500またはSD3500が必要です。
■単相三線式交流出力
2台のユニットを組合せ、5ｋｗ（SD2500）7ｋｗ（SD3500）の単相三線システムを構築できます。100V負荷と200V負荷を動作させることができます。※2台のSD2500またはSD3500が必要です。
■高いユーザビリティ
世界のあらゆる地域で使用できる様、交流入出力電圧の任意設定が可能です。また入力電圧範囲も設定できます。
■認定可能範囲
100V仕様：97～123Vac 200V仕様：194V~246Vac 周波数：47～63Hz
■豊富な外部通信機能
シリアル通信（RS-232C）を使用し、SDシリーズのON/OFFや設定変更、ステータスの確認ができます。

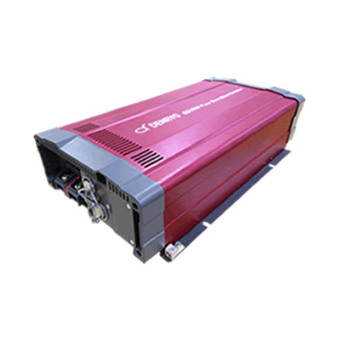

主な特徴
●並列運転で出力拡張が可能です。
●単相三線、三相四線電源システムの構築ができます。
●RS-232で電源のON/OFFや設定の表示ができます。
●自動切替スイッチ（バイパスリレー）内蔵。
●正弦波出力(歪率3％以下)。
●外部接点でリモートコントロールが可能です。
●負荷・温度連動型の冷却ファン。
●豊富な保護回路を搭載。
●入力高電圧、入力低電圧、過温度、過負荷、交流入力短絡、
●逆接続(内部ヒューズ)、出力短絡、冷却ファン不具合検出
標準仕様
|
型式
|
SD3500-112
|
SD3500-124
|
SD3500-148
|
|---|---|---|---|
| 連続出力 |
3500W
|
||
| 最大出力(3分間) |
4500W
|
||
| サージ電力(0.2秒以下) |
6000W
|
||
| 出力波形(歪率) |
正弦波※1
|
||
| 最大効率 |
90%
|
90%
|
91%
|
| 定格出力電圧 |
100/110/115/120Vac±3%
|
||
| 周波数(SW切換) |
50/60Hz±0.1%
|
||
| 定格DC入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| DC入力電圧範囲 |
10.0～16.0Vdc
|
20.0～32.0Vdc
|
40.0～64.0Vdc
|
| 無負荷電流 |
＜2.9A
|
＜1.4A
|
＜0.8A
|
| パワーセーブモード |
1.4A
|
0.5A
|
0.5A
|
| AC入力電圧範囲 |
100/110/115/120Vac±12.5%
|
||
| 選択周波数 |
50/60Hz
|
||
| 同期周波数 |
47～57/53～63Hz
|
||
| ブレーカー |
35A
|
||
| 標準自動切替スイッチ |
インバータ→ACバイパス 4msec以下
ACバイパス→インバータ 4msec以下または16~50msec |
||
| 入力保護 |
逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー)
|
||
| 出力保護 |
短絡、過負荷、過温度、過電圧
|
||
| 動作温度範囲 |
-20～60℃※2
|
||
| 湿度 |
～90% RH(結露無きこと)
|
||
| 安全規格 |
UL458
|
-
|
|
| EMC規格 |
FCC Class B
|
||
| リモートコントローラ※3 |
CR-6 / CR-8 / CR-10
|
CR-8 / CR-10
|
|
| 冷却 |
負荷、湿度連動ファン
|
||
| 寸法 |
W283×H128×D496(mm)
|
||
| 重量 |
10kg
|
||
| 標準価格(税抜) |
326,400円
|
||
●RoHS指令対応
※1 歪率3％以下 定格、抵抗負荷時 出力電圧が110Vのみ3.45％以上です。
※2 40℃以上で出力が減少します。ディレーティングカーブをご参照下さい。
※3 リモートコントローラは別売のオプションです。
|
型式
|
SD3500-212
|
SD3500-224
|
SD3500-248
|
|---|---|---|---|
| 連続出力 |
3500W
|
||
| 最大出力(3分間) |
4500W
|
||
| サージ電力(0.2秒以下) |
6000W
|
||
| 出力波形(歪率) |
正弦波※4
|
||
| 最大効率 |
90%
|
91%
|
91%
|
| 定格出力電圧 |
200/220/230/240Vac±3%
|
||
| 周波数(SW切換) |
50/60Hz±0.1%
|
||
| 定格DC入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| DC入力電圧範囲 |
10.0～16.0Vdc
|
20.0～32.0Vdc
|
40.0～64.0Vdc
|
| 無負荷電流 |
＜3.6A
|
＜1.8A
|
＜1A
|
| パワーセーブモード |
1.4A
|
0.5A
|
0.5A
|
| AC入力電圧範囲 |
200/220/230/240Vac±12.5%
|
||
| 選択周波数 |
50/60Hz
|
||
| 同期周波数 |
47～57/53～63Hz
|
||
| ブレーカー |
20A
|
||
| 標準自動切替スイッチ |
インバータ→ACバイパス 4msec以下
ACバイパス→インバータ 4msec以下または16~50msec |
||
| 入力保護 |
逆接続(ヒューズ)、低電圧、高電圧、AC過電流(ブレーカー)
|
||
| 出力保護 |
短絡、過負荷、過温度、過電圧
|
||
| 動作温度範囲 |
-20～60℃※5
|
||
| 湿度 |
～90% RH(結露無きこと)
|
||
| 安全規格 |
EN60950-1
|
||
| EMC規格 |
EN55014-1,-2,EN61000-3-2,-3,
EN61204-3,EN61000-6-1,-2,-3,-4 |
||
| eマーク |
CISPR 25; ISO11452-2; ISO 7637-2
|
||
| リモートコントローラ※6 |
CR-6 / CR-8 / CR-10
|
CR-8 / CR-10
|
|
| 冷却 |
負荷、湿度連動ファン
|
||
| 寸法 |
W283×H128×D496(mm)
|
||
| 重量 |
10kg
|
||
| 標準価格(税抜) |
326,400円
|
||
●RoHS指令対応
※4 歪率3％以下 定格、抵抗負荷時 出力電圧が230Vのみ3.45％以上です。
※5 40℃以上で出力が減少します。ディレーティングカーブをご参照下さい。
※6 リモートコントローラは別売のオプションです。
◆仕様及び外観は、改良のため予告無く変更することがあります。

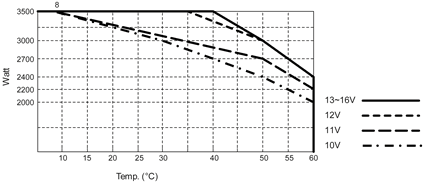

ディレーティングカーブ
