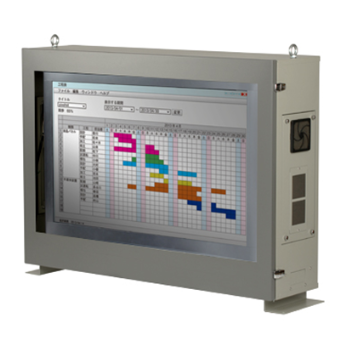

大型液晶ディスプレイ用防塵ラック 「まもる君Lookup+」
商品名 | 大型液晶ディスプレイ用防塵ラック 「まもる君Lookup+」 |
---|---|
商品コード | ns900207 |
メーカー | エスディエス |

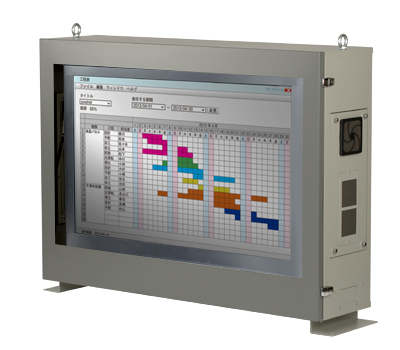

製造現場で大型ディスプレイを護る
まもる君Lookup+
大型液晶ディスプレイ用防塵ラック
その大型液晶ディスプレイを専用の防塵ラックに収納することで、粉塵の多い環境でも安定した運用が可能になります。
まもる君Lookup+は大型ディスプレイを使用した現場の指示や、工場の「見える化」「ペーパーレス化」を推進しています。

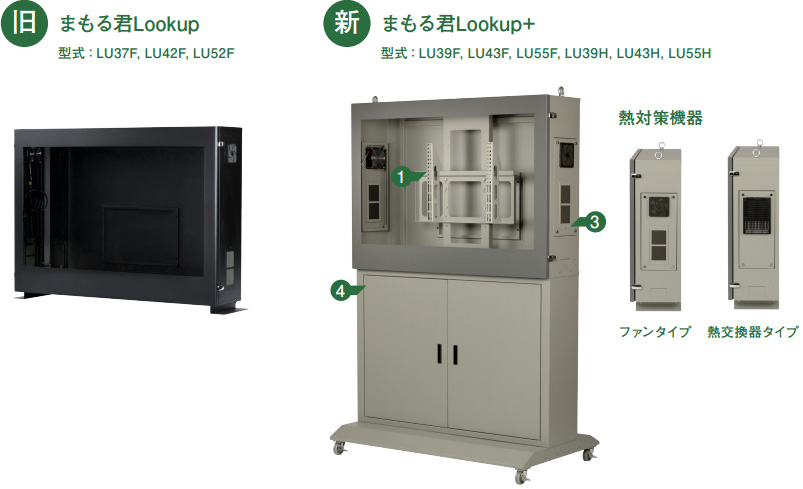

まもる君『Lookup』がラインナップ拡充でリニューアル
・熱交換器タイプがラインナップに加わり、より過酷な環境にも対応できるようになりました。
・まもる君で培った本格的な防塵・放熱機能はそのままに、製造現場で大型ディスプレイを保護します。
リニューアルポイント
①ディスプレイ固定方法
木製棚板への据置き設置から、ディスプレイ固定金具へマウント固定になりました。
見やすい位置に調整が可能になります。
②筐体カラー
黒色(サテンブラック)から、まもる君シリーズで好評のツートンカラー
(前扉:ダークグレー、本体他:ライトグレー)へ変更となりました。
製造現場にマッチする落ち着いた色合いです。
③熱交換器タイプ
本格的な防塵が必要なハードな現場向けに、完全防塵仕様の熱交換器タイプをラインアップに追加しました。
④専用架台
まもる君Lookup+専用のキャスタースタンドをオプションでご用意しました。
熱対策機器
ファンタイプ | 熱交換器タイプ |
両側面にある2基のファンがラック内部の熱い空気を強制的に排出します。 常温の外気を除塵フィルターを通して吸気することでラック内部の温度を外気の温度に近づけます。 ファンタイプでは粒径5μm以上の塵埃から補足が 可能です。 粒径5μm以下の場合は、熱交換器タイプをご検討ください。 |
ラック内部と外部の空気を入れ替えることなく、内部の熱だけを外へ排熱します。 本格的な防塵を必要とされる粉塵が多い現場向きです。 |
まもる君Lookup+の特長

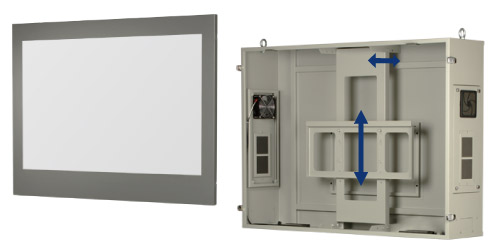

見やすい位置に調整できるマウント固定
クリックで拡大
・マウント固定
ラックへのディスプレイの固定は、ディスプレイ背面の壁掛固定用のネジ穴を利用します。
ほぼ全ての機種のディスプレイに対応しています。
・調整
50mmピッチ4段階の高さ調整が可能です。
また、前後方向も40mmピッチ3段階の調整ができるので、
ディスプレイの大きさに合わせて見やすい高さに調整可能です。

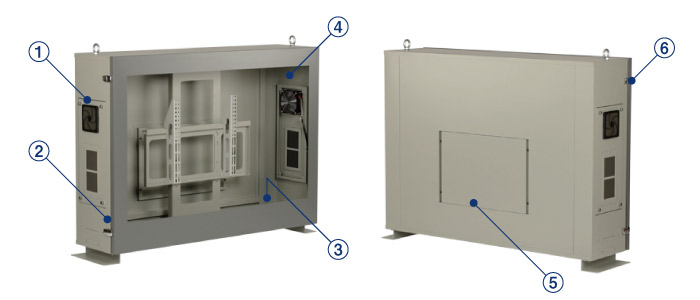

こだわりの防塵/放熱機能
①熱対策機器パネル

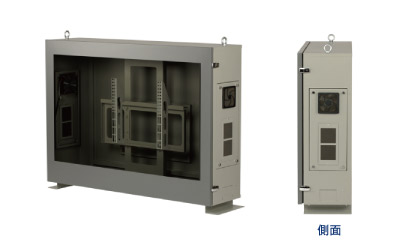

ファンタイプ
ACファンとフィルターを搭載したパネルを左右両側に2個標準装備しています。

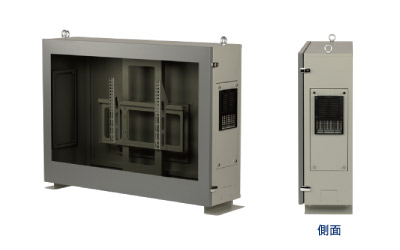

熱交換器タイプ
熱交換器を搭載したパネルとブランクパネルを左右に1枚ずつ装備しています。
熱交換器とブランクパネルは左右入れ替え可能です。
扉と本体との間を密着させるゴムパッキンを装備しています。
適度につぶれることで、密閉性を高めます。
③ケーブル引込口 ゴムスポンジでケーブルを上下から挟み込むサンドイッチ構造なので、ケーブルを傷めずに埃の侵入を防ぎます。
④アクリル押さえ
アクリル板を「点」ではなく「線」で押さえることで窓からのホコリの侵入を防ぎます。
⑤アクセスパネル
背面にナイラッチで固定したアクセスパネルを装備しています。
メンテナンス時にディスプレイ背面に容易にアクセス可能です。
⑥パチン錠
扉と本体をしっかりと締め付けて、粉塵の侵入を防ぎます。
カギ付きなので、いたずらや盗難から大切な機器を護ります。

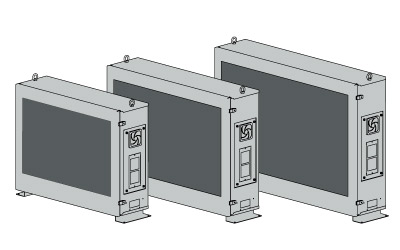

選べる3サイズ
搭載するディスプレイのサイズに応じて、3つのサイズをご用意しました。
・32~39インチ用
・40~43インチ用
・46~55インチ用
オプション品

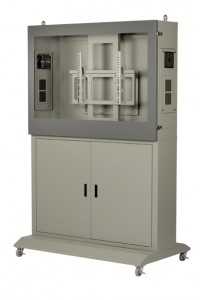

まもる君Lookup+専用架台、キャスタースタンドをオプション品としてご用意しております。
・専用スタンドなので、一体感のある設置を実現
・A4サイズのファイルが入る、大型収納スペースを完備
仕様
39インチタイプ
ファンタイプ | 熱交換器タイプ | |
型式 | LU39F | LU39H |
寸法 | W:1050×H:800×D:320mm | |
質量 | 46kg | 48kg |
材質/色 | スチール / 本体:7.5Y6/0.5レザートン 前扉:N4.0レザートン | |
TV対応サイズ | W:900×H:550×D:130mm 32~39インチ 50kgまで | |
TV高さ調整 | 50mmピッチ 4段階 | |
TV前後調整 | 40mmピッチ 3段階 | |
許容周辺温度/湿度 | 10~35°/25~80% | 10~30°/25~80% |
収納機器許容発熱量 | 458/515W/h 394/443kcal/h 1,648/1,854kj (50/60Hz) |
291/321W/h 250/276kcal/h 1,049/1,157kj (50/60Hz) |
消費電圧 | 単相AC100V | 単相AC100V |
消費電流 | 0.54/0.46A (50/60Hz) | 0.36/0.30A (50/60Hz) |
消費電力 | 30/28W (50/60Hz) | 28/24W (50/60Hz) |
添付品 | マグネット付きOAタップ4口5m(内1口はファンで使用)、鍵 | |
RoHS対応 | RoHS対応済み | |
荷姿 | ダンボール(1個) | |
梱包サイズ | W1150×H900×D370mm 51kg | W1150×H900×D370mm 53kg |
JANコード | 4571319717645 | 4571319717652 |
価格 | 130,000円(税別) | 200,000円(税別) |
43インチタイプ
ファンタイプ | 熱交換器タイプ | |
型式 | LU43F | LU43H |
寸法 | W:1250×H:900×D:320mm | |
質量 | 52kg | 55kg |
材質/色 | スチール / 本体:7.5Y6/0.5レザートン 前扉:N4.0レザートン | |
TV対応サイズ | W:1100×H:650×D:130mm 40~43インチ 50kgまで | |
TV高さ調整 | 50mmピッチ 4段階 | |
TV前後調整 | 40mmピッチ 3段階 | |
許容周辺温度/湿度 | 10~35°/25~80% | 10~30°/25~80% |
収納機器許容発熱量 | 486/543W/h 418/467kcal/h 1,749/1,955kj (50/60Hz) |
330/360W/h 284/310kcal/h 1,189/1,297kj (50/60Hz) |
消費電圧 | 単相AC100V | 単相AC100V |
消費電流 | 0.54/0.46A (50/60Hz) | 0.36/0.30A (50/60Hz) |
消費電力 | 30/28W (50/60Hz) | 28/24W (50/60Hz) |
添付品 | マグネット付きOAタップ4口5m(内1口はファンで使用)、鍵 | |
RoHS対応 | RoHS対応済み | |
荷姿 | ダンボール(1個) | |
梱包サイズ | W1350×H1000×D370mm 59kg | W1350×H1000×D370mm 62kg |
JANコード | 4571319717676 | 4571319717683 |
価格 | 150,000円(税別) | 220,000円(税別) |
55インチタイプ
ファンタイプ | 熱交換器タイプ | |
型式 | LU55F | LU55H |
寸法 | W:1450×H:1000×D:320mm | |
質量 | 59kg | 62kg |
材質/色 | スチール / 本体:7.5Y6/0.5レザートン 前扉:N4.0レザートン | |
TV対応サイズ | W:1300×H:750×D:130mm 46~55インチ 50kgまで | |
TV高さ調整 | 50mmピッチ 4段階 | |
TV前後調整 | 40mmピッチ 3段階 | |
許容周辺温度/湿度 | 10~35°/25~80% | 10~30°/25~80% |
収納機器許容発熱量 | 517/574W/h 444/494kcal/h 1,861/2,067kj (50/60Hz) |
374/404W/h 321/347kcal/h 1,346/1,454kj (50/60Hz) |
消費電圧 | 単相AC100V | 単相AC100V |
消費電流 | 0.54/0.46A (50/60Hz) | 0.36/0.30A (50/60Hz) |
消費電力 | 30/28W (50/60Hz) | 28/24W (50/60Hz) |
添付品 | マグネット付きOAタップ4口5m(内1口はファンで使用)、鍵 | |
RoHS対応 | RoHS対応済み | |
荷姿 | ダンボール(1個) | |
梱包サイズ | W1550×H1100×D370mm 67kg | W1550×H1100×D370mm 70kg |
JANコード | 4571319717706 | 4571319717713 |
価格 | 200,000円(税別) | 270,000円(税別) |
注意事項
※製品は組立完成品でお届けします。
※保証はご購入後1年間、不具合部品の代品発送にて対応させて頂きます。
※型式/仕様その他の記載内容は、予告なく変更する場合があります。
