システムで保有する情報の信頼性を維持
｢正確な時刻｣｢時刻同期｣を提供

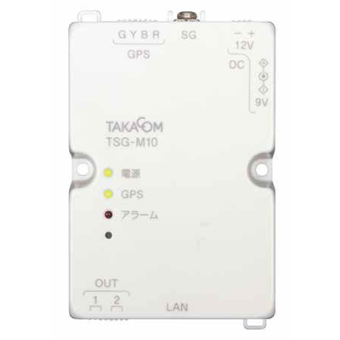

GPSタイムサーバ TSG-M10
主な特長
GPS受信方式で高精度な時刻を取得

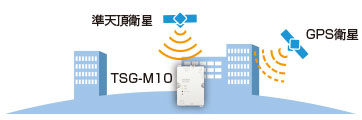

■準天頂衛星のイメージ
日本のほぼ真上を通るため、ビルなどの陰でGPS衛星からの信号を受けにくい場所での受信効率改善が期待できます。
・±1ミリ秒の精度でGPSから正確な時刻を取得します。
・準天頂衛星システム「みちびき」に対応、より安定した衛星からの信号受信を
実現します。
省スペース・多彩な電源供給・幅広い設置環境
・アンテナは保護等級「IP55」の防雨・防塵に優れた屋外仕様です。
・本体はキャビネットBOXに収容できる小型設計、-10～50℃の環境に対応。
・電源はPoE※、DC12V（端子接続）、AC100V（電源アダプタ/別売）に対応。
※PoE給電アダプタまたはPoE給電Hubは、別途ご用意ください
タイムサーバ/接点出力に対応
・SNTPサーバとして機能し、NTP/SNTP対応のネットワーク機器からの
時刻要求により、GPSから受信した高精度な時刻を提供します。
・設定された時刻に無電圧接点を出力でき、時刻補正用の接点入力がある
システム機器の時刻補正ができます。
ネットワーク機器の監視機能
・pingによる最大150種類のノードの死活監視が可能です。
・ネットワーク機器の異常時には、本体LEDでお知らせします。
また、回転灯などの外部機器との連携も可能です。
Webブラウザで各種操作
・本装置や監視機器の状態確認、各種設定、ログの確認などが
Webブラウザで操作できます。専用ソフトのインストールが不要です。

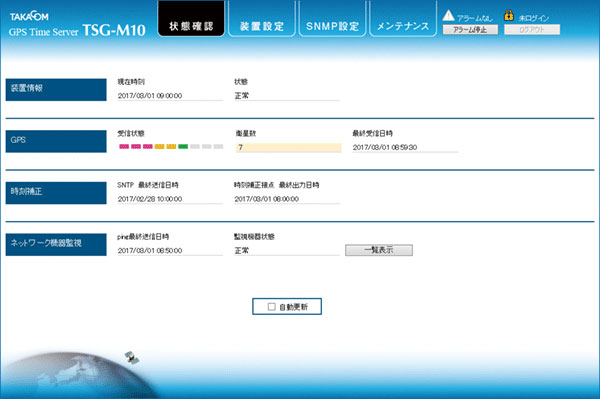

■画面イメージ
その他機能・特長
・本体装置のGPS受信状態や機器異常時には、SNMPマネージャーに
トラップ送出が可能です。
・GPSのロールオーバーに対応、メンテナンスフリーで運用可能です。
・GPSからの時刻情報を受信するため、公開NTPサーバへの接続が不要です。
セキュリティ性を確保して時刻同期を実現します。

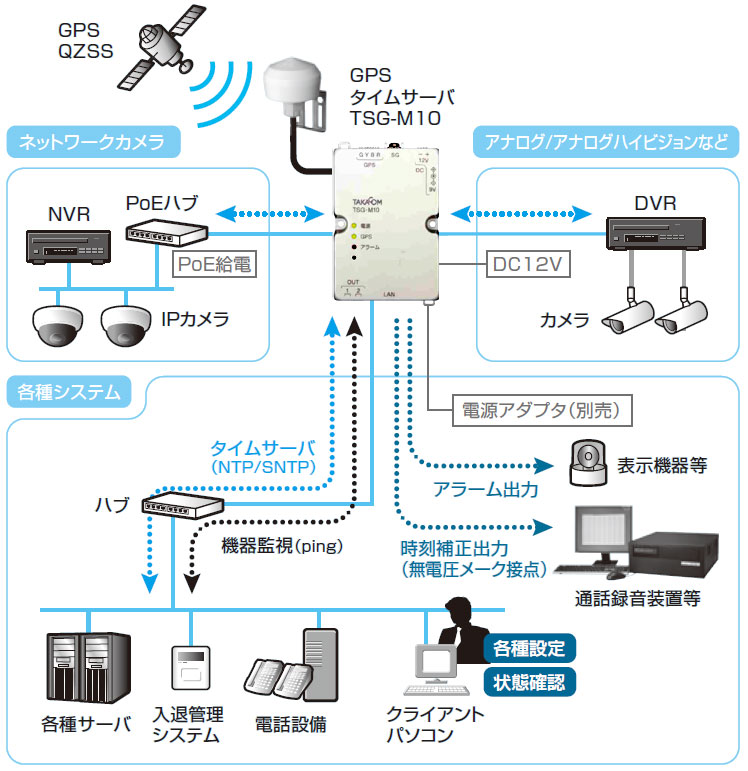

■接続例
主な仕様
| 本 体 |
時刻補正 | 内部時計精度 | ±1ミリ秒以内（GPS衛星電波の正常受信時） |
|---|---|---|---|
| LAN | インターフェース | RJ45（10BASE-T／100BASE-TX、PoE対応） | |
| 対応プロトコル | 【NTP/SNTP】Ver3/4※1 【SNMP】トラップ送信：Ver1 | ||
| NTP処理能力 | 最大100パケット/秒※2 | ||
| 外部出力 | 出力信号 | 時刻補正／アラーム／GPS受信状態 | |
| 端子 | スクリューレス端子（2系統） | ||
| 接点仕様 | 無電圧接点（半導体リレー、接点容量：DC30V 500mA）※3 | ||
| 表示 | LEDランプ | 3個（電源・GPS受信状態（緑）、アラーム（赤）） | |
| 環境条件 | 動作時/保管時 | 温度条件 -10～50℃、 湿度条件 20～85% 結露なきこと | |
| 電源 | PoE給電（IEEE802.3af 準拠） DC12V（端子接続）／AC100V±10V（電源アダプタ※別売） |
||
| 寸法（幅×奥行×高さ） | 70×100×25ｍｍ（ゴム足含まず） | ||
| 質量 | 約90ｇ | ||
| ア ン テ ナ |
受信電波 | GPS衛星電波L1帯（1575.42MHz） | |
| 受信感度 | -147dBm（コールドスタート時） | ||
| 保護等級 | IP55 | ||
| 環境条件 | 動作時/保管時 | 温度条件 -20～60℃ | |
|
ケーブル長 |
5m（別途配線により600mまで延長可能） | ||
| 寸法（直径×高さ） | φ56×38ｍｍ（取付金具、突起物、ケーブル含まず） | ||
| 質量 | 約360ｇ（取付金具、突起物、ケーブル5ｍ含む） | ||
| 共 通 |
VCCI | クラスA | |
| RoHS指令 | 適合 | ||
| 消費電力 | 最大1.6W（PoE時）、 最大1.2W（DC12V時）、 最大1.8W（電源アダプタ時） |
||
クライアントパソコン推奨仕様
|
CPU |
1GHz以上 | ||
|---|---|---|---|
| Webブラウザ（OS） | Internet Explorer 11 （Windows 10/8.1/7 SP1 日本語版）※4/5 |
||
|
メモリ |
OSが推奨する環境以上 | ||
|
ディスプレイ |
解像度1024×768以上の表示が可能なディスプレイ | ||
|
入力デバイス |
キーボードおよびマウス、またはこれらと互換の入力デバイス | ||
| ネットワーク | 10BASE-T/100BASE-TX以上のネットワークアダプタ | ||
※1 Ver4のIPv6と認証は非対応
※2 同時に他の通信を行っている場合、および100件/秒の連続リクエストは対象外
※3 時刻補正、GPS受信状態はa接点、アラームはa接点/b接点（通電時）
※4 Windows8.1におけるInternet Explorer 11はデスクトップアプリ版のみ対応
※5 Windows RT 8.1は対象外
※ 製品の仕様は予告なく変更することがあります。※記載の社名・商品名は各社の商標または登録商標です。
