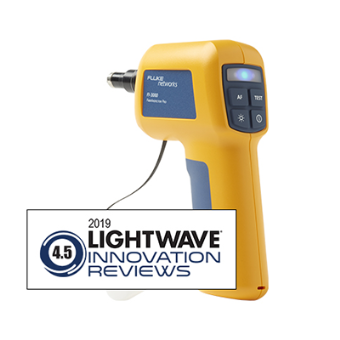

FI-3000 FiberInspector Pro より効率的なMPO端面検査スコープ
| 商品名 | FI-3000 FiberInspector Pro より効率的なMPO端面検査スコープ |
|---|---|
| 商品コード | ns900161 |
| メーカー | フルーク・ネットワークス |
より効率的なMPO端面検査スコープ

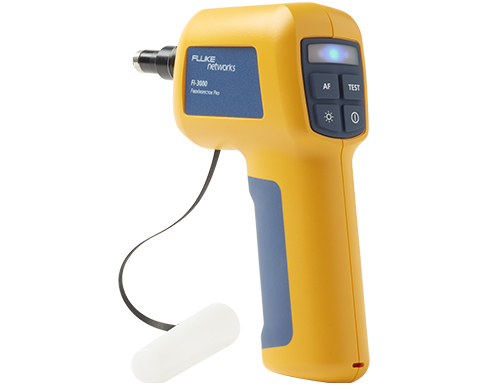

FI-3000 FiberInspector™ Pro
より効率的なMPO端面検査スコープ
●端面全体から1芯ずつの端面まで、完璧な端面画像を提供するライブ・ビュー機能
●スマートフォンによるテストの実行結果の共有*や Versiv/LinkWareとの統合により操作とドキュメント作成を簡素化
●オートフォーカス/オートセンタリング機能のマルチ・カメラ設計により、リアルタイム画像を提供
●人間工学に基づいた頑丈な設計
●8、12、16芯UPCまたは、APCコネクター（1列または2列）、および単芯ファイバーをサポート*
*Versiv、LinkWare、および単芯ファイバーのサポートは2019年後半から利用可能です

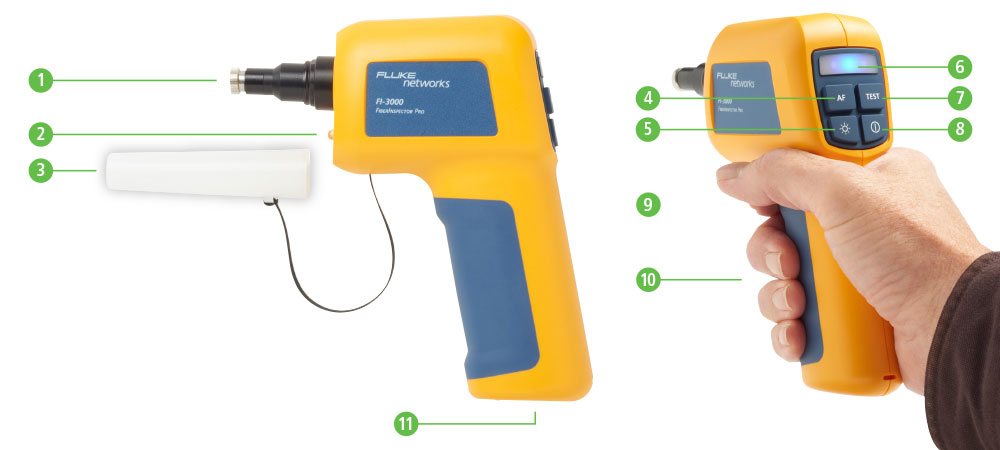

1.交換可能なチップは 8、12、16 UPC または APC コネクター（1 列または 2 列）、
および単芯ファイバーをサポートしています（単芯ファイバーのサポートは2019年後半から利用可能です）
2.暗い場所や配線の密集したパッチ・パネル用の PortBright™ 照明
3.吊り紐付き保護カバー

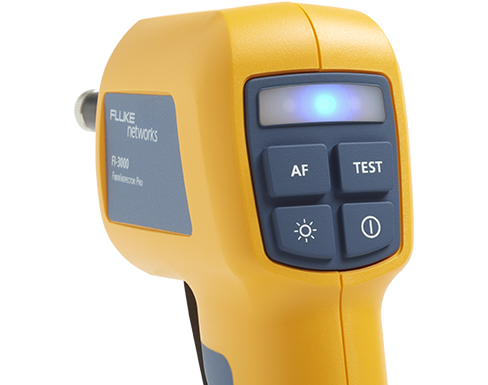

4.オートフォーカス制御
5.PortBright オン/オフ
6.合否結果と Wi-Fi 接続を示す LED
7.Versiv やスマートフォンを使わずに自動テストを開始
8.バッテリーを節約する自動オフ機能
9.ケーブルやポートの検査を簡単に行える、人間工学に基づいた設計
10.現場での常時使用に適した頑丈な設計
11.リチウムイオン電池の充電、および Versiv 接続用 USB ポート

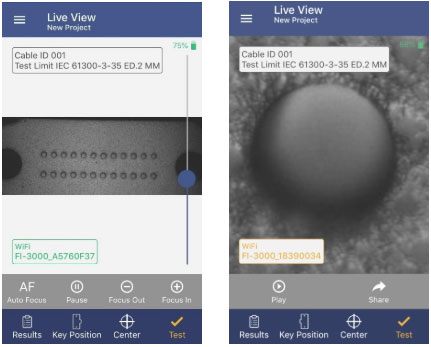

瞬時にリアルタイム画像を提供する、オートフォーカスおよび
オートセンタリングのライブ・ビュー機能
コネクターとFI-3000を接続し、オートフォーカス・ボタンをタッチすると、ライブ・ビュー機能によって光ファイバー端面のライブ・ビューが瞬時に表示されます。セットアップや処理の時間を要しません。デュアル・カメラにより、端面全体の統合された単一の画像が提供されます。簡単なジェスチャー操作で対象部分を拡大したり、コネクター全体の横移動表示ができるほか、特定のファイバー画像をタップするだけで詳細表示ができます。

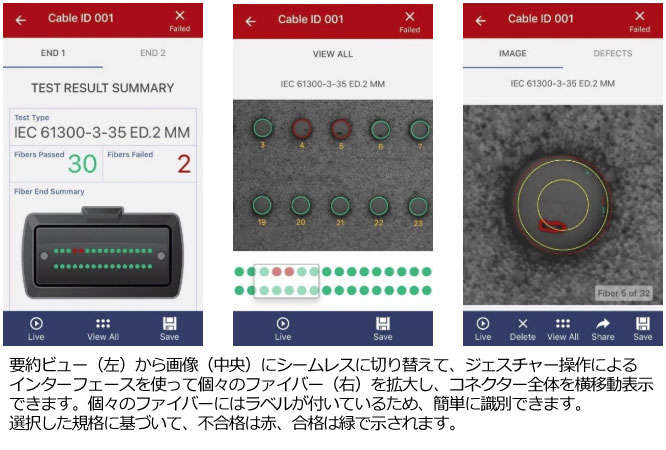

MPO端面全体と各芯線ごとの詳細画像を瞬時に合否判定
MPO 接続部の手動による検査は時間がかかり、人的ミスが発生する可能性があります。コネクター上の複数のファイバー端面をすべて手動で追跡するのは困難です。FiberInspector のオートテスト・モードは、コネクター上のすべてのファイバー端面を検査し、IEC 61300-3-35 業界規格に基づく評価を行い、1 本のファイバー当たり 2 秒未満で合否結果を表示します。ジェスチャー操作によるユーザー・インターフェースを介して、要約ビューと詳細ビューの切り替えを簡単に行えます。
問題領域をグラフィカルに表示するテスト結果
端面が不合格になった場合、FI-3000 は不合格になったファイバーを示して、不合格の原因となった領域（汚れ、へこみ、欠け、擦り傷）をハイライト表示します。不合格の原因を把握することで、必要なクリーニングの種類を判断したり、または損傷の激しい修復不可能なコネクターを見極めたりすることができます。

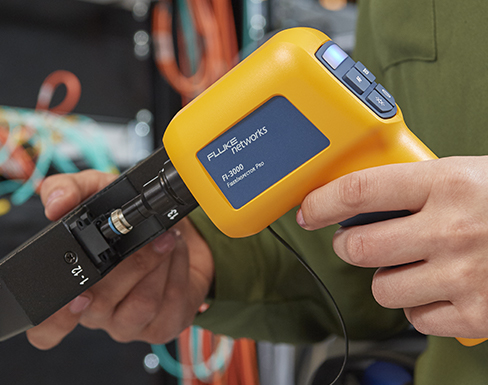

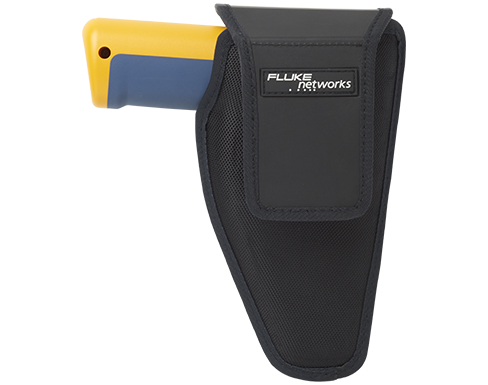

軽量、人間工学に基づいた設計、ホルスター付き
FI-3000 独自の設計により、バルクヘッドとトランク・ケーブルの両方を簡単に検査できます。コンパクトな軽量 (326 g) 設計であるため、1日中使っても疲れません。内蔵の PortBright™ 照明を使うと、薄暗いデータ・センターの配線の密集したパッチ・パネルや暗い配線用ボックスでも正しいポートを簡単に見つけることができます。

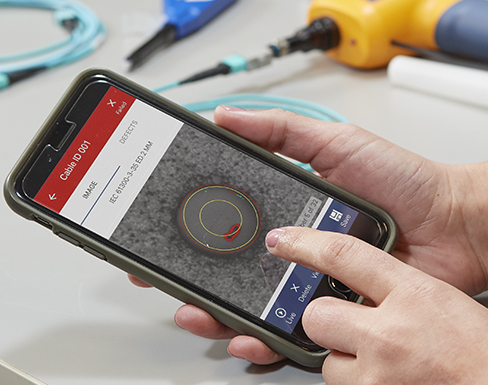

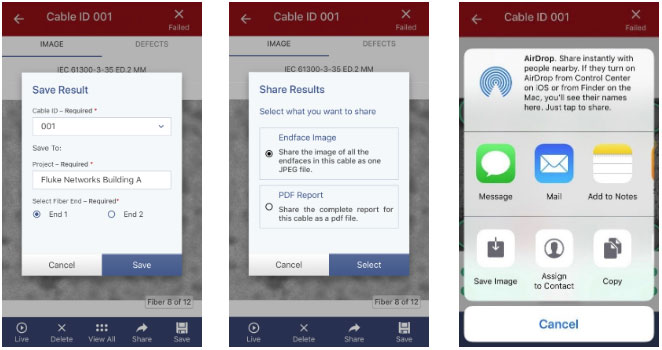

iOS および Android アプリで簡単にデータを共有
結果をスマートフォンに保存したり、他の人と共有したりできます。
小規模なジョブや簡単な検査を行う場合は、Wi-Fiを介してFI-3000をiOSまたはAndroid機器に接続することもできます。FiberInspectorアプリ(FI-IN)を使うと、合否結果を簡単に確認できるだけでなく、FI-3000をコントロールして、ライブ・ビューで各端面を拡大/縮小したり、端面全体を横移動表示したりすることができます。またFI-INでは、結果に名前を付けて機器に保存したり、画像やPDFレポートをチームに送信して、素早く簡単に共同作業を行えます。

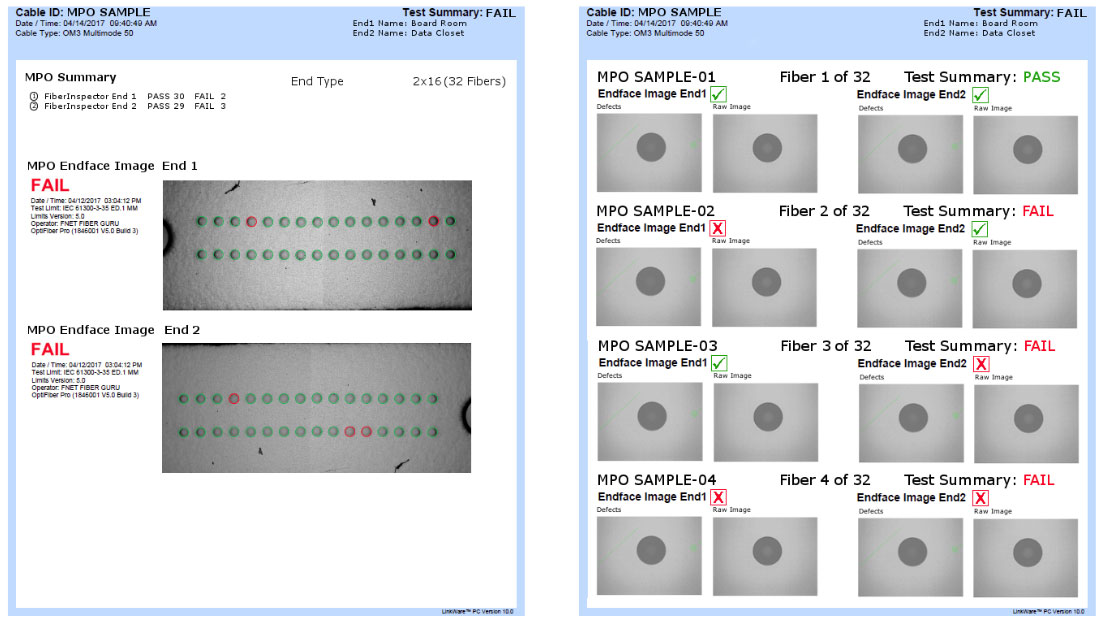

詳細なレポート
要約レポートまたは詳細レポートを利用できます
スマートフォンまたはVersivテスターから詳細なPDFレポートを生成できます。VersivとLinkWareは、ティア1（損失）およびティア2（OTDR）テストを含む、統合レポートにも対応しています。（VersivとLinkWareを使用したテスト結果の統合化は2019年後半から利用可能です。）
Versiv と LinkWare™ を統合して、
プロジェクト管理とレポート作成を行えます*

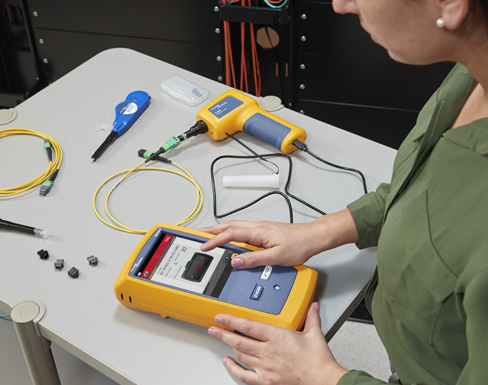

新規敷設またはアップグレードで複数のMPOトランクを設置する場合、FI-3000をVersivケーブル配線認証システムと統合することで、エラーのないプロジェクト管理とレポート作成を素早く行えます。VersivのProjX管理システムを使うと、ケーブルの種類、識別子、必要なテスト、リミット値などに関して各ジョブの定義ができます。技術者は同じプラットフォームを使って損失（ティア1）、OTDR（ティア2）測定と検査を行えるため、トレーニング費用の削減、エラーの低減につながります。FI-3000はUSBケーブルを使ってVersivに接続できます。
Versivは大型の高解像度ディスプレイを備えているため、結果を明瞭に確認できます。ジェスチャー操作のTaptive™画面で、全体を横移動表示したり、ライブ・ビュー画像を拡大/縮小したりすることができます。
＊Versiv、LinkWarePCケーブル・テスト管理ソフトウェア、および単芯ファイバーのサポートは2019年後半から利用可能です。
あらゆるニーズに対応したチップ
FI-3000には12/24UPCおよび12/24APC端面を検査するためのチップが付属しています。16/32UPC構成にはアクセサリー・チップを利用できます。
MPOの場合と同様に、FI-3000のオートフォーカス、オートセンタリング、自動評価、ライブ・ビュー機能は単芯ファイバー検査にも使用できます*。LC、SC、1.25mm、2.5mm、およびE2000に対応したオプションのチップを利用できます。
*単芯ファイバーのサポートは2019年後半から利用可能です
仕様
| 温度域 | 動作：-10°C～+45°C（+14°F～+113°F） 保管：-10°C～+60°C（+14°F～+140°F） |
|
| 湿度範囲 | 動作：0%～95%（32°F～95°F、0°C～35°C） RH、結露なし 保管：0%～95%（95°F～113°F、35°C～45°C） RH、結露なし |
|
| 高度 | 動作：4,000m (AC アダプター使用時 3,200m) 保管：12,000m |
|
| 振動 | 2g、5Hz ～ 500Hz | |
| 衝撃 | 1メートルの落下テスト | |
| 安全性 | IEC 61010-1: 汚染度 2 | |
| EMC | IEC 61326-1: 管理された電磁環境、IEC 61326-2-1 CISPR 11：グループ2、クラスA USA(FCC)：47CFR 15 Intentional Radiators（意図的放射機器）：この機器はFCC 規則のPart 15に準拠しています。 |
|
| サポートする MPO 端面 |
1x8 (8芯)、1x12 (8、10、または12芯)、1x16(16芯)、2x12(16、20、または24芯)、2x16(32芯) | |
| テスト・リミット | IEC 61300-3-35 ED. 2MM IEC 61300-3-35 ED. 2SM APC 文書のみ |
|
| 自動合否 テスト時間 |
1本のファイバー当たり2秒未満 | |
| カメラ種類 | 5メガピクセル1/4インチ CMOSセンサー | |
| 視野 | 610ミクロンm x 460ミクロンm | |
| 分解能 | 1ミクロンm | |
| 光源 | LED、耐用100,000時間 | |
| 端面の照明 | 同軸照明 (青色 LED) | |
| ポートの照明 | 白色LED | |
| バッテリー・タイプ | リチウムイオン、寿命10.8時間 | |
| 電源アダプター | 入力：100～240VAC±10%、50/60Hz 出力：15VDC、最大2A クラスII |
|
| ワイヤレス 伝送* |
出力：< 100mW 周波数範囲：2.4GHz（2412MHz～2462MHz） |
|
| 寸法 | 6.625in x 5.375in x 2.125in (168mm x 137mm x 54mm) （ダスト・キャップまたはアダプター・チップなし） 防塵キャップ使用時の長さ：191mm（7.5インチ） |
|
| 重量 | 326g（11.5オンス） （ダスト・キャップあり、アダプター・チップなし） |
|
