検査可能なハンディ型 LAN ケーブル・テスター

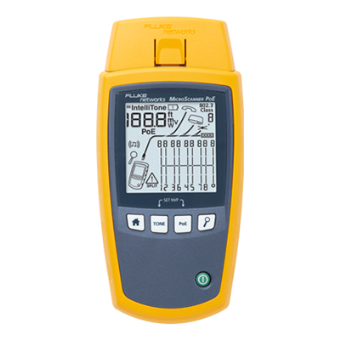

MicroScanner™
ケーブル･ビューア･シリーズ









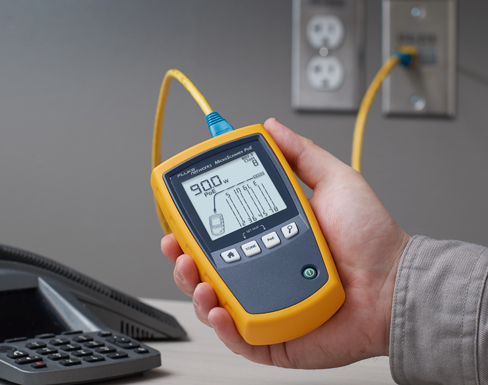

PoE配線システムのトラブルシューティング

MicroScanner PoEを使用すると、PoEを運用するPoEベースの通信ケーブルの接続性を迅速、簡単、かつ明確にテストできます。
MicroScanner PoEは、802.3af、802.3at、および802.3btの仕様の下、スイッチが提供できる最大電力クラスを報告し、パッシブPoEソース（電源）からの電圧を表す802.3PoEクラス（0～8）を表示します。
これにより、現場作業者はPoEベースの敷設に影響を及ぼしている可能性がある問題を確実に検証できます。また、MicroScanner PoEは、ネットワークに求められる性能を確保するために、最大10Gイーサネットまでの利用可能なサービスに関する情報も提供します。



ケーブルと接続性を確認する

今日の通信技術者は、単なるケーブル配線だけではなく、対処しなければならない問題を数多く抱えています。そのため、接続性の問題の原因を突き止める前に、先ずはケーブルとサービスの問題の多くを予め排除しておく必要があります。

そのためには、次のような疑問、すなわちケーブルはどこで壊れているのか？全てのワイヤーが正しく終端されているのか？遠端でスイッチに接続されているのか？あるいはこのポートはPoEをサポートしているのか？というような疑問をその場で迅速に解決する必要があります。

MicroScanner(2乗) およびMicroScanner PoEは、このような問題に答えを出すために、今日の最も一般的な音声、データ、およびビデオ・サービスを検証するための可視化能力を提供します。



テスト時間とユーザー・エラーの低減

従来のケーブル検査用テスターは、必要な情報を得るために異なるテスト・モード（最大4つ）と約10画面にわたる表示切り替えをユーザーに強いるものでした。これは、作業を遅くするだけでなく、ユーザーのフラストレーションと間違いも引き起こします。

MicroScannerシリーズは、主要なテスト結果（ワイヤーマップ、ペアの長さ、障害までの距離、ケーブルのID、遠端の端末など）をすべて1つの画面に表示することで、この従来の手法を根本から変えました。

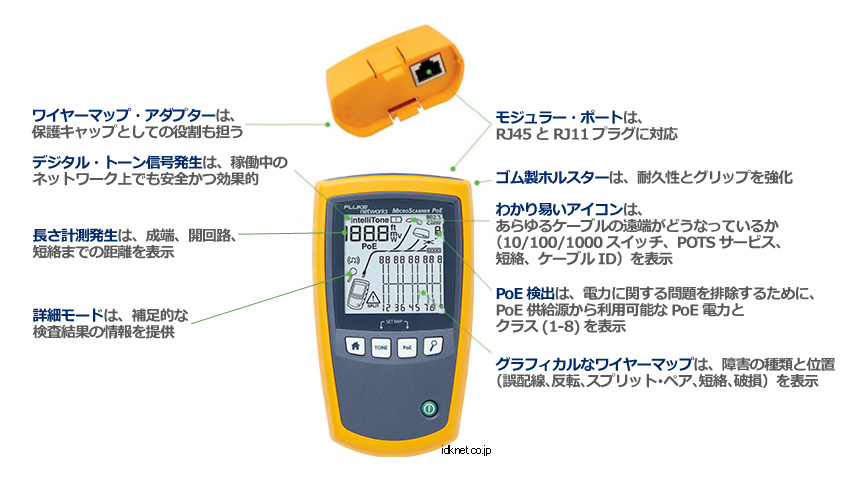

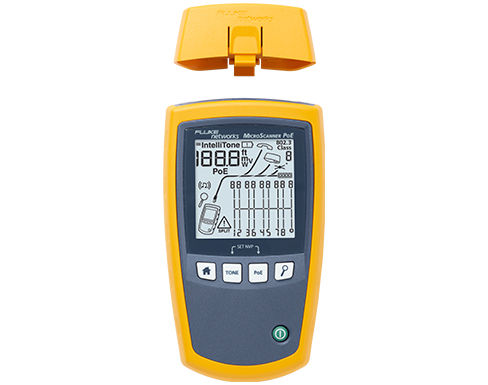

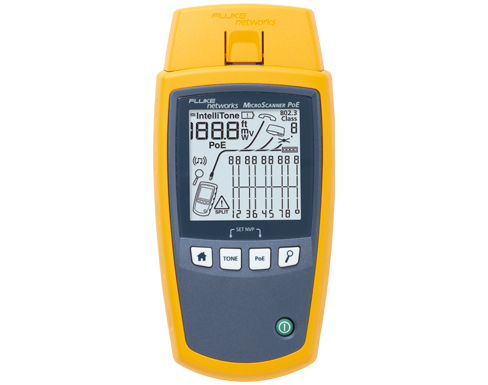

MicroScanner PoEビューアー

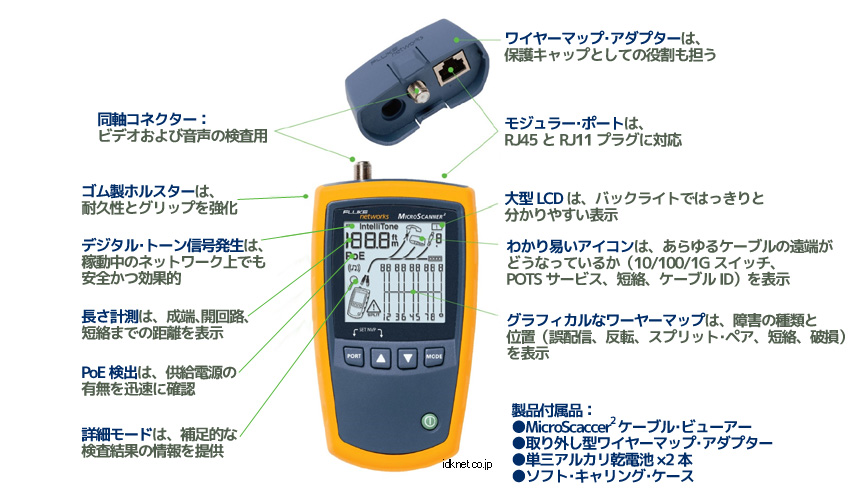

MicroScanner(2乗) ケーブル･ビューアー







ケーブルの行き先を数秒で特定

MicroScannerシリーズは、IntelliTone™デジタルおよびアナログ・トレーニング機能を内臓しており、作業環境にかかわらず、確実にすべてのケーブルまたはワイヤーのペアを正確に特定できます。

デジタル･モードを使用して、束ねられた状態のケーブル、またはスイッチ、パッチパネル、壁のコンセントなどに接続された高品質のデータ配線（Cat 5e、6、6A）の配線経路を特定できます。同軸ケーブル（MicroScanner(2乗)のみ）だけでなく、音声グレードのケーブル接続（Cat3以下）、セキュリティ/警報装置、およびスピーカーへの配線にはアナログ･モードを使用することもできます。



工具の修理や交換の頻度が少ない



現場では、作業を急ぐために、手荒にツールを扱わざるを得ない場合もあります。MicroScannerシリーズは、過酷な現場作業にも耐えるよう、ゴム製のホルスターで周りを囲んでいます。そのため、はしごのような高いところから落としても大丈夫です。

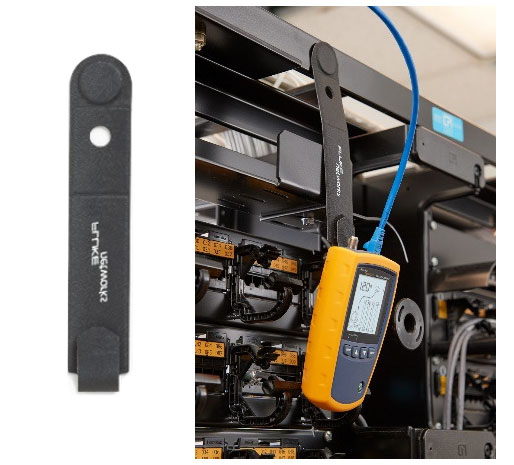

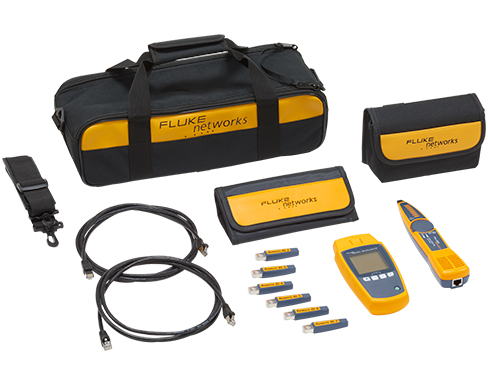

また、MicroScannerシリーズには、筐体の保護・強化と利便性向上のため、ビニール製のキャリー・ポーチも標準で付属しています。オプションのMAG-KIT（一部のキット・モデルに含まれています）は、MicroScannerをラック、ケーブル・トレイ、またはオーガナイザーから吊るすための強力な磁石付きストラップが含まれています。







機能比較表

機能	MicroScanner PoE	MicroScanner(2乗)
ツイスト・ペア（RJ-11,RJ-45）
ワイヤーマップ	〇	〇
長さ/不良までの距離	〇	〇
同軸
長さ/不良までの距離		〇
サービスの識別
最大電力クラスの表示	〇
10/100/1000BASE-T	〇	〇
2.5GBASE-T,5GBASE-T,10GBASE-T	〇
パワー・オーバー・イーサネット（PoE）	802.3af、3at、および.3btに対する クラスとパワーを報告	802.3afの検出
アナログおよびデジタル・トーン信号発生	〇	〇
オプションのリモートID	〇	〇

MicroScanner(2乗) および MicroScanner PoE 仕様

環境仕様
作動温度	0℃～45℃
保管温度	-20℃～+60℃
作動相対湿度 （％RH湿度なし）	90%（10℃～35℃） 75%（35℃～45℃）
衝撃および振動	ランダム,2g,5Hz-500Hz（クラス 2） 1m落下テスト（ワイヤーマップ・アダプター装着/未装着）
安全性	IEC61010-1 第3版
高度	4,000m、保管：12,000m
EMC	IEC61326-1



一般仕様
テスト・コネクター	シールド8ピンのモジュラージャックには、8ピンのモジュラー・プラグ（RJ45）および4ピンのモジュラー・プラグ（RJ11）を装着できます。
電源	電池タイプ：2AA（NEDA 15A,IEC LR6）アルカリ電池 電池使用時間：20hours of typical use その他の互換電池タイプ：2AA カメラ用リチウム,NIMH,NICAD
寸法および重量 （電池とワイヤーマップ・アダプターを装着した状態）	7.6cm×16.3cm×3.6cm MicroScanner2：363g MicroScanner PoE：247g
ディスプレイ	バックライト付きモノクロ LCD



MicroScanner™ ケーブル・ビューアー・シリーズ：データシート（1.17MB）ダウンロード：メーカーサイト
