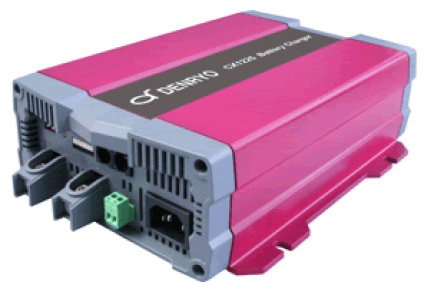

電菱バッテリー充電器
CXシリーズ
主な特長
●ディップスイッチによる充電電圧を簡単設定
●様々な種類のバッテリーに充電可能なカスタマイズ設定
●新モード「電源モード」を搭載
●新モード「スリープモード」を搭載
●同時に複数のバッテリーバンクへ充電可能
●力率改善回路PFC(Power Factor Correction)を搭載
●オプションのリモートコントローラCR-1 で遠隔操作可能
●豊富なラインアップ

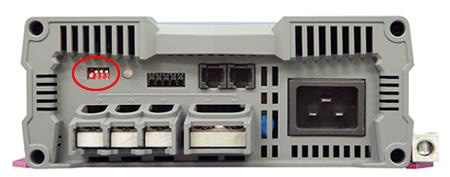

ディップスイッチによる簡単な充電電圧設定
ディップスイッチの簡単な設定で、お客様の鉛蓄電池仕様に合わせた充電電圧、フロート電圧の設定ができます。
様々な種類のバッテリーに充電可能なカスタマイズ設定
充電電圧、充電時間をカスタマイズ設定できるため、鉛蓄電池（ ゲル、AGM)に加え、リチウムイオン、ニッケル・カドミウム等など様々な種類のバッテリーに充電することができます。カスタマイズ設定は、事前にプログラミングを行う必要があるため、石渡電気にお問い合せください。
新モード「電源モード」を搭載
負荷を使用しながらバッテリーの容量が維持できるため、非常用電源や無瞬断の電源システムの構築ができます。
新モード「スリープモード」を搭載
CX シリーズは「スリープモード」を搭載しており、高温時のファンの動作と充電電流が変化します。その結果、ファンの動作音が小さくなり静音動作します。
PFC( Power Factor Correction) を搭載
高調波成分を抑制し、出力の安定化させ無駄な電力を抑えます。
同時に複数台のバッテリー充電可能
1 台の充電器で1 度に複数台のバッテリーが充電出来ます。
| 型式 | 出力端子数 | ESB端子 |
| CX1215 | 1 | 有 |
| CX1235 | 2 | 有 |
| CX1250 | 3 | 無 |
| CX1280 | 3 | 無 |
| CX2415 | 2 | 無 |
| CX2440 | 3 | 無 |
※ ESB 出力は、エンジンスタートバッテリー用充電端子です。13.8V、2A で充電します。
推奨バッテリーサイズ
| 型式 | 公称バッテリー電圧 | 推奨バッテリー容量 |
| CX1215 | 12V | 30～ 150Ah |
| CX1235 | 12V | 70～ 350Ah |
| CX1250 | 12V | 100～ 500Ah |
| CX1280 | 12V | 160～ 800Ah |
| CX2415 | 24V | 25～ 125Ah |
| CX2440 | 24V | 80～ 400Ah |
出力特性
仕様
| 型式 | CX1215 | CX1235 | CX1250 | CX1280 | CX2415 | CX2440 |
| 適合バッテリー | 鉛蓄電池/リチウムイオン/ゲル/AGM | |||||
| 充電電圧 | 14.4/14.7 Vdc | 28.8/29.4 Vdc | ||||
| フロント電圧 | 13.5/13.8 Vdc | 27.0/27.6 Vdc | ||||
| 定格電流 | 15A | 35A | 50A | 80A | 12.5A | 40A |
| 定格出力数 | 1 | 2 | 3 | 3 | 2 | 3 |
| ESB 出力電圧/電流 | 13.8V/2A | 13.8V/2A | --- | --- | --- | --- |
| 充電方式 | 3 段階充電方式 | |||||
| 推奨バッテリー容量 | 30~150Ah | 70~350Ah | 100~500Ah | 160~800Ah | 25~125Ah | 80~400Ah |
| 入力電圧範囲/周波数 | 100~240Vac/47~63Hz | |||||
| 力率（ 最大負荷時） | PF>0.92 | |||||
| 効率 | 87％ | 90％ | ||||
| 保護回路 | 短絡保護、高電圧保護、過温度保護 | |||||
| アラームサイン | NC. /NO. リレーコンタクト出力 | |||||
| 温度補正※ | -10mV/0.5℃ | -10mV/0.5℃ | ||||
| スリープモード | リモコン(CR-1)、ディップスイッチ、CN2 端子で使用可能 | |||||
| リモートコントローラ | オプションCR-1 に対応 | |||||
| 動作温度/湿度 | -20~50℃ /20~90%RH(結露なきこと) | |||||
| 安全規格 | EN60335-1, EN60335-2-29 | |||||
| EMI | EN55022; EN55024; EN61204-3; EN55014-1; EN55014-2 | |||||
| 高調波電流 | EN61000-3-2; EN61000-3-3; EN61204-3; EN61000-6-1;EN61000-6-3 | |||||
| EMS | IEC61000-4-2,3,4,5,6,8,11; ENV50204 | |||||
| 寸法(WxHxD) mm | 183×72×243 | 183×72×263 | 213×77×272 | 213×77×312 | 183×72×243 | 213×76.5×312 |
| 重量 | 1.59kg | 1.82kg | 2.72kg | 3.9kg | 1.59kg | 3.87kg |
※オプション温度センサー使用
※仕様及び外観は、改良のため予告無く変更することがあります。
※本機は多様なバッテリーへの充電が可能ですが、安全にバッテリーへ充電するためには、充電を行うバッテリーの仕様及び特性を必ずバッテリーメーカーにご確認の上、ご利用ください。
