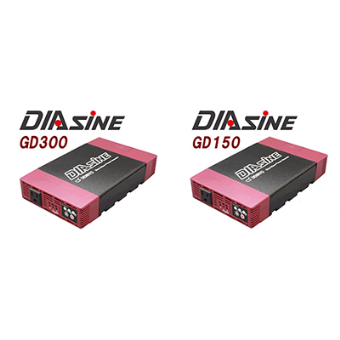

DC-AC正弦波インバータDIAsine「GD300/GD150」
| 商品名 | DC-AC正弦波インバータDIAsine「GD300/GD150」 |
|---|---|
| 商品コード | ns900138 |
| メーカー | 電菱 |

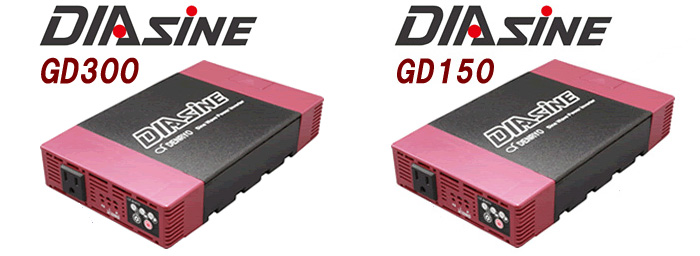

DC-AC正弦波インバータDIAsine
GD300
定格出力:300VA
GD150
定格出力:150VA
特長
小型・ファンレス
メーカー研究開発スタッフが、回路、構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。
自己消費電流を抑える動作モード
「低消費動作モード」、「スリープモード」を搭載しました。自己消費電流を最大50%削減します。
※GD300NA-112 を除く
軽量・薄型
定格出力300Wクラスのインバータで、DIAsineは世界最小の重量1.0kg、体積1.5Lを実現し、高さ44mm(1U)の薄型設計です。
本体を破損させない逆極性接続保護
弊社独自の入力逆接続極性保護回路※は、バッテリーを逆接続すると警告LEDが点灯し、本体を破損させません。
※国内、国際特許出願済みです。
広い入力電圧範囲
本製品の入力電圧範囲は、放電可能電圧の広い電池が利用できます。
広い動作温度範囲
GD300の動作温度範囲-20～+40℃は(GD150の場合-20～+50℃）、定格の100%を出力します。60℃までは、定格の70%出力できます。
※自動的に出力が停止するわけではありません。40℃を超える環境下では，各モデルのディレーティングカーブにそって負荷を使用してください。
安心の国内設計
本製品は、ソフトウェア及びハードウェアの設計全てを、メーカー研究開発スタッフが日本国内で行っています。
GD300仕様
|
型式
|
GD300NA-112
|
GD300NA-124
|
GD300NA-148
|
|---|---|---|---|
| 定格電力 |
300VA
|
||
| 最大出力電力(3分) |
360VA
|
||
| サージ電力(3秒) |
420VA
|
||
| 定格入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| 定格出力電圧（切換可） |
100（初期値）／110／115／120Vac
|
||
| 周波数（切換可） |
50±0.1Hz（初期値）50／60Hz
|
||
| 出力波形 |
正弦波(歪率3%未満)
|
||
| 効率(定格負荷) |
90%
|
||
| 無負荷時電流※1 （低消費動作モード） |
-
|
0.3A
|
0.1A
|
| 無負荷時電流※1 （標準動作モード） |
0.7A
|
0.4A
|
0.2A
|
| スタンバイ消費電流※1 |
8mA
|
7mA
|
5mA
|
| スリープ消費電流※1 |
-
|
4mA
|
3mA
|
| 入力電圧範囲※2 |
10.5～17Vdc
|
21～34Vdc
|
42～68Vdc
|
| 保護回路 |
入力低電圧，入力過電圧，入力逆極性接続
出力過負荷，出力短絡，出力電圧異常，過温度 |
||
| 安全規格 |
EN60950-1:2006+A11+A1+A12+A2
|
||
| EMC規格 |
イミュニティ EN55024:2010
エミッション EN55032:2012, FCC class A |
||
| 耐圧 |
バッテリー入力 - AC出力：3.0kVac
AC出力 - シャーシグラウンド：1.5kVac バッテリー入力 - シャーシグラウンド：1.5kVac |
||
| 絶縁抵抗 |
>1000MΩ/500Vdc/25℃/70% RH
|
||
| 耐振 |
10～500Hz，3G 10min./ 1cycle，60分 XYZ各方向
|
||
| 動作温度範囲※3 |
-20～+40℃（定格負荷），+60℃（70％負荷）
|
||
| 動作湿度範囲 |
20～90%RH 結露なきこと
|
||
| 保存温度、湿度範囲 |
-30～+70℃，10～95％RH(結露無きこと)
|
||
| 冷却 |
自然対流
|
||
| 寸法(L×W×H) |
234.0×146.5×44.0mm
|
||
| 重量 |
1.0kg
|
||
| 標準価格(税抜) |
39,000円
|
||
●RoHS指令対応
◆仕様及び外観は，改良のため予告無く変更することがあります。
◆記載無きものは，入力電圧112：12Vdc，124：24Vdc，148：48Vdc，負荷300VA(力率=1.0)，
外気25℃，工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 112：±0.5V，124：±1V，148：±2V
※3 出力特性をご参照ください。
GD150仕様
|
型式
|
GD150NA-112
|
GD150NA-124
|
GD150NA-148
|
|---|---|---|---|
| 定格電力 |
150VA
|
||
| 最大出力電力(3分) |
180VA
|
||
| サージ電力(3秒) |
210VA
|
||
| 定格入力電圧 |
12Vdc
|
24Vdc
|
48Vdc
|
| 定格出力電圧（切換可） |
100（初期値）／110／115／120Vac
|
||
| 周波数（切換可） |
50±0.1Hz（初期値）50／60Hz
|
||
| 出力波形 |
正弦波(歪率3%未満)
|
||
| 効率(定格負荷) |
89%
|
89%
|
90%
|
| 無負荷時電流※1 （低消費動作モード） |
0.4A
|
0.2A
|
0.1A
|
| 無負荷時電流※1 （標準動作モード） |
0.6A
|
0.3A
|
0.2A
|
| スタンバイ消費電流※1 |
7mA
|
7mA
|
4mA
|
| スリープ消費電流※1 |
1mA
|
3mA
|
3mA
|
| 入力電圧範囲※2 |
10.5～17Vdc
|
21～34Vdc
|
42～68Vdc
|
| 保護回路 |
入力低電圧，入力過電圧，入力逆極性接続
出力過負荷，出力短絡，出力電圧異常，過温度 |
||
| 安全規格 |
EN60950-1:2006/A2:2013
|
||
| EMC規格 |
イミュニティ EN55024:2010
エミッション EN55032:2012, FCC class A |
||
| 耐圧 |
バッテリー入力 - AC出力：3.0kVac
AC出力 - シャーシグラウンド：1.5kVac バッテリー入力 - シャーシグラウンド：1.5kVac |
||
| 絶縁抵抗 |
>1000MΩ/500Vdc/25℃/70% RH
|
||
| 耐振 |
10～500Hz，3G 10min./ 1cycle，60分 XYZ各方向
|
||
| 動作温度範囲※3 |
-20～+50℃(定格負荷),+60℃(70%負荷)
|
||
| 動作湿度範囲 |
20～90%RH 結露なきこと
|
||
| 保存温度、湿度範囲 |
-30～+70℃，10～95％RH(結露無きこと)
|
||
| 冷却 |
自然対流
|
||
| 付属品 |
アクセサリープラグ付きケーブル※4
|
-
|
|
| 寸法(L×W×H) |
234.0×146.5×44.0mm
|
||
| 重量 |
0.9kg
|
||
| 標準価格(税抜) |
35,000円
|
||
●RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは，入力電圧112：12Vdc，124：24Vdc，148：48Vdc，負荷150VA(力率=1.0)，
外気25℃，工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 112：±0.5V，124：±1V，148：±2V
※3 出力特性をご参照ください。
※4 長さ1500±30mm
