ポートスペースが小さい装置にもかんたん接続

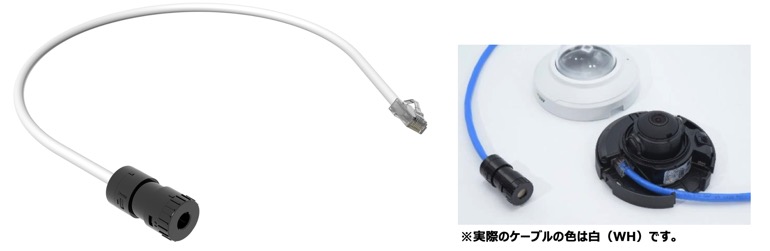

FieldCord(TM) スプライスコネクタコード

・接続する機器に干渉することなく、ほぼすべての端末に接続できるコンパクトなRJ45モジュラープラグ

・成端方法は、従来のTGスタイルで、成端工具EGPTを使用した一括圧接方式で素早い施工が可能

すべての RJ45 プラグ接続ネットワーク機器に対応

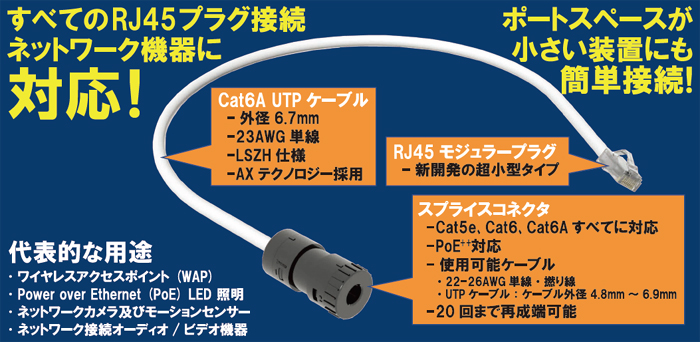

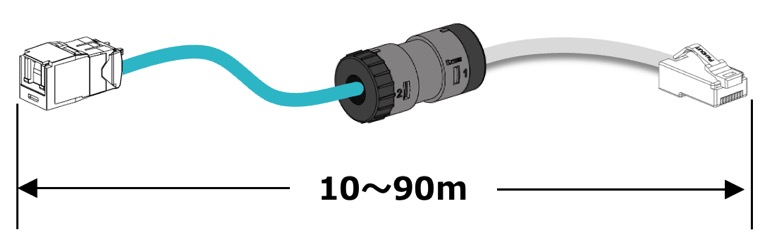

「FieldCord(TM) スプライスコネクタコード」は、現場成端式のスプライスコネクタと、Cat6A UTP ツイストペア 23 AWG ケーブルと、超小型 RJ45 モジュラープラグの 3 つから構成されています。
コンパクトな RJ45 モジュラープラグは、接続する機器に干渉することなく、ほぼすべての端末に接続可能です。また、成端方法は従来の TG スタイルで、成端工具 EGPT を使用した一括圧接方式を採用しています。

主な機能と利点

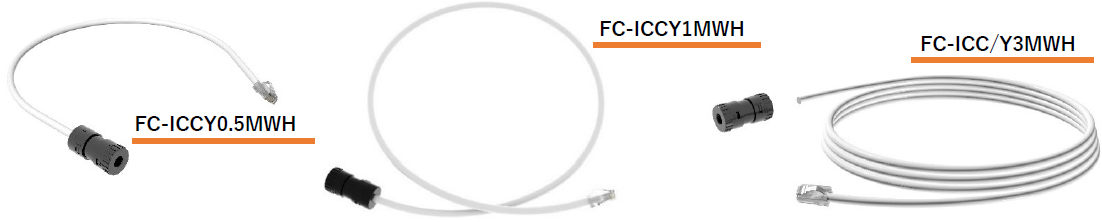

・複数のケーブル長

様々な用途とデバイスのニーズに対応するため、0.5m、1m、3mの長さがあります。

部品番号	適用導線径	適用ケーブル外径(mm)	長さ(m)	ケーブル色	補助工具
FC-ICCY0.5MWH	22～26AWG 単線および撚り線	φ4.80～φ6.91	0.5	白	EGPT
FC-ICCY1MWH			1
FC-ICC/Y3MWH			3(未成端)

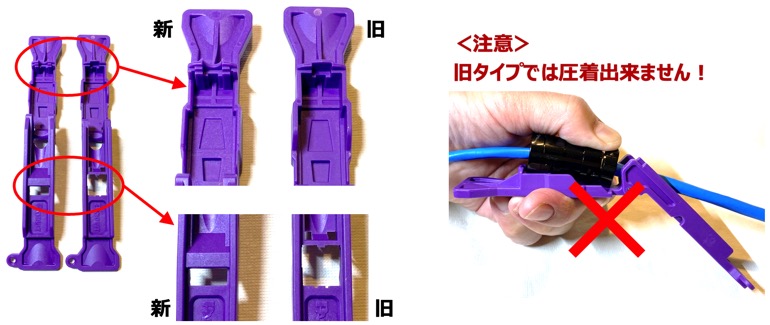

※ 圧着工具 EGPT は新型をご利用ください。
　（旧型では FieldCord(TM) スプライスコネクタコードは圧着できません。）

・22-26 AWG 成端に対応

すべての一般的な単線や撚り線UTPケーブルに対応します。

・コンパクトな成端工具

EGPTは、軽量の折り畳み型ツールです。

・小型のプラグサイズ

他のコネクタが大きすぎて入らない、小さいポートスペースのネットワーク機器にも簡単に接続できます。

・TGスタイル成端

パンドウイットのMini-Com(TM) TGスタイルのモジュラージャックと同じ一括圧接方式により、電気的性能と素早い施工を提供します。

・スプライスの再成端

部品を追加せずに最大で20回再成端できます。スプライスをケーブルに再成端する場合に便利で、コスト節約が可能です。

・Cat6A、Cat6、Cat5eとの互換性

優れた性能と幅広いケーブルサイズで、すべての一般的なUTP配線システムに一つのモジュラープラグで対応できます。

アクセスポイントや IP カメラ等、小さなポートスペースの
ネットワーク機器との接続も「簡単確実」に！

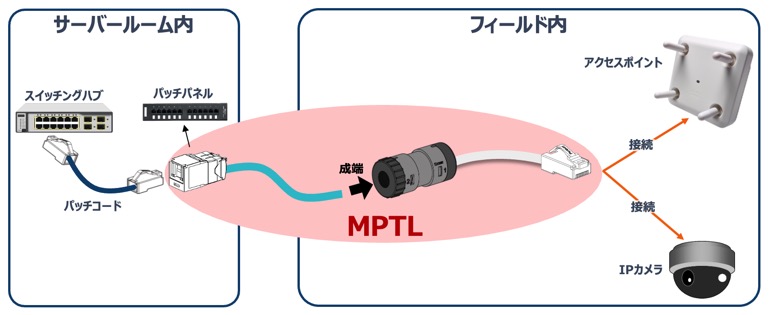

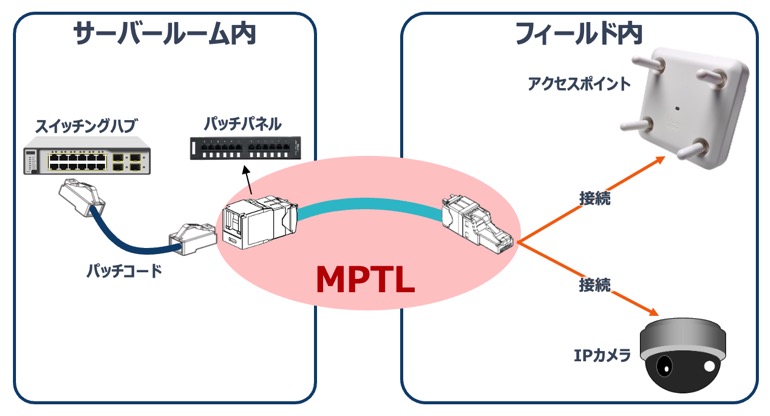

MPTL（Modular Plug Terminal Link）での構成イメージ

Case 1:「かんたん成端モジュラープラグ」を接続した場合

・ポートスペースが小さい端末の場合、機器からモジュラープラグへの干渉の可能性があります。
・場合によってはモジュラープラグが接続できないことも考えられます。

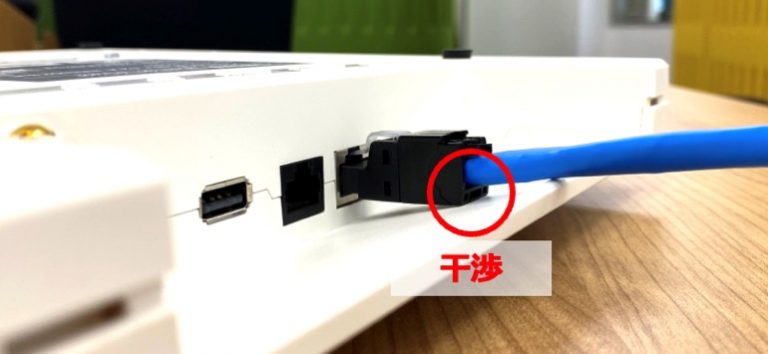

アクセスポイントにはポートスペースが狭いものがあり、
機器の一部がモジュラープラグに干渉してしまいます。

Case 2:「FieldCord(TM) スプライスコネクタコード」を端末に接続した場合

・ポートスペースの小さい端末であっても、機器からのモジュラープラグへの干渉がありません。
・モジュラープラグが超小型なので、ほぼ全ての機器に接続が可能です。

IPカメラ内のポートスペースもかなり狭いものがありますが、
超小型モジュラープラグは機器からの干渉を受けていません。

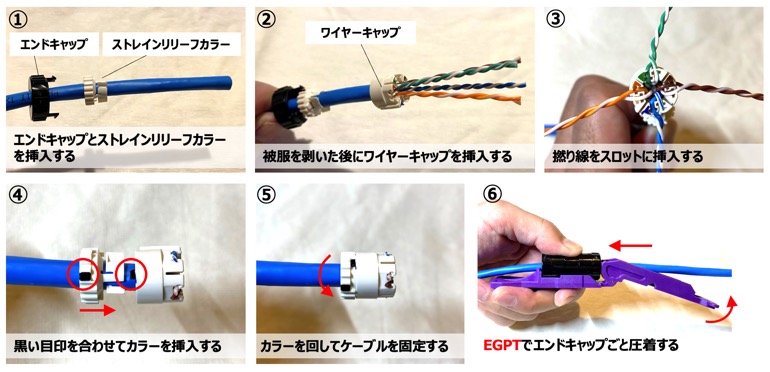

成端方法は従来のTGスタイル
