無線活用IoTパッケージ 既存設備の情報を「可視化」「分析」「データ収集」（LANタイプ・SIMタイプ選択可能）
| 商品名 | 無線活用IoTパッケージ 既存設備の情報を「可視化」「分析」「データ収集」（LANタイプ・SIMタイプ選択可能） |
|---|---|
| 商品コード | ns900022 |
| メーカー | ナカヨ |
マイクロサーバ
LANタイプ：NYC-MICROSV-LAN
SIMタイプ：NYC-MICROSV-DSIM
IoT無線技術で、現場・設備の「見える化」をサポート
無線活用IoTパッケージ
・自動通信経路構築
・LANタイプとSIMタイプから選択可能
・SIMタイプはマルチキャリアに対応
・既存設備にセンサを後付けしてデータ収集が可能
マイクロサーバの特徴
現場や設備に設置したセンサの情報を集約し、「可視化」、「分析」、「データ収集」の用途でご利用いただけます。
● センサデータ可視化により、保守・保全作業の効率化
● LANタイプとマルチキャリアに対応したSIMタイプから選択可能。
（SIMタイプはNTTドコモ、SoftBank、auに対応）
● 最大50台の通信端末（センサ）情報を可視化
概要
システム構成図

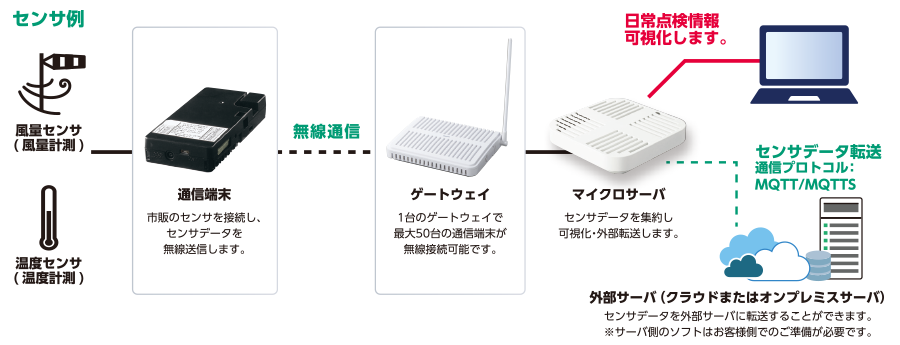

既存設備にセンサを後付け・外付けし、設備状態の可視化、異常時に通知することで設備保全の最適化を実現します。
収集したセンサデータは外部サーバへの転送も可能です。
通信方式の特長
マイクロサーバ ソフトウェア
別売りの“無線データセンシングアプリ”をお使いいただくことで、アプリに標準搭載した温度・風量・近接センサの可視化/通知機能が利用できます。
2段階アラーム通知

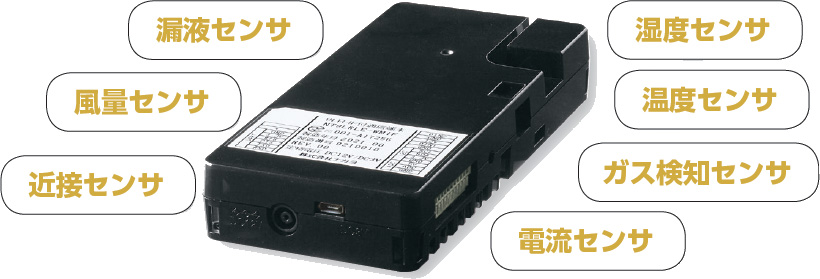

更に“センシング可視化ツール”をお使いいただくことにより、漏液・電流・ガス等様々なアナログデータをグラフ化することが簡単にできるようになります。

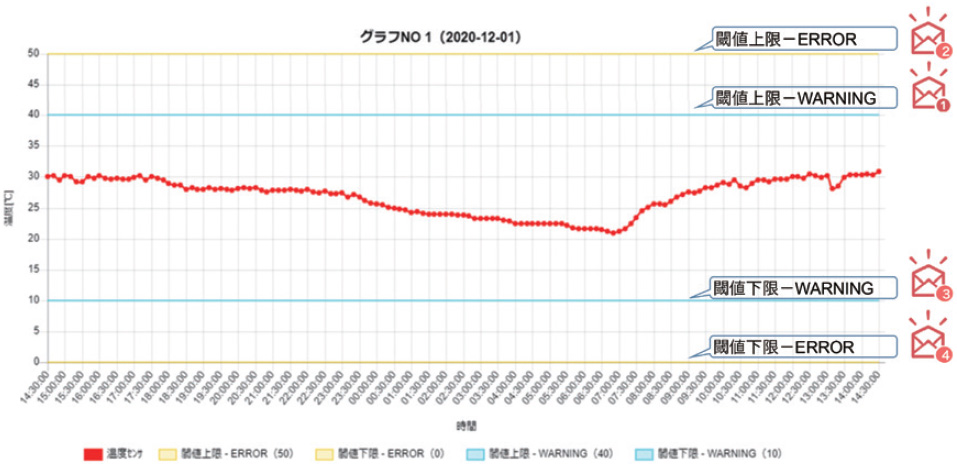

なおアナログセンサのしきい値設定が2段階ありますので、それぞれのしきい値を超えた時に注意や警告としてアラーム通知することができます。
アラーム通知方法
特徴
【1】異常値を計測すると、メール・電話機呼出・パトランプで通知します。
【2】LTE経由またはVPN経由で、事務所以外の場所からも可視化画面の閲覧がで
きます。
適用例
■工場生産設備の保全・点検の可視化
分散した設備から今まで可視化されていなかった情報を取得できます。
■広域エリアの点検も信頼性の高い無線通信により巡回作業を削減できます。
■センサの後付け・外付けにより、設備の年式を問わず機器の故障を事前に察知できるようになります。
■カン・経験・コツに依存するノウハウを定量的なデータで可視化できます。
製品一覧
お客様の目的と用途に合わせた無線方式をご提案いたします。
【マイクロサーバ】

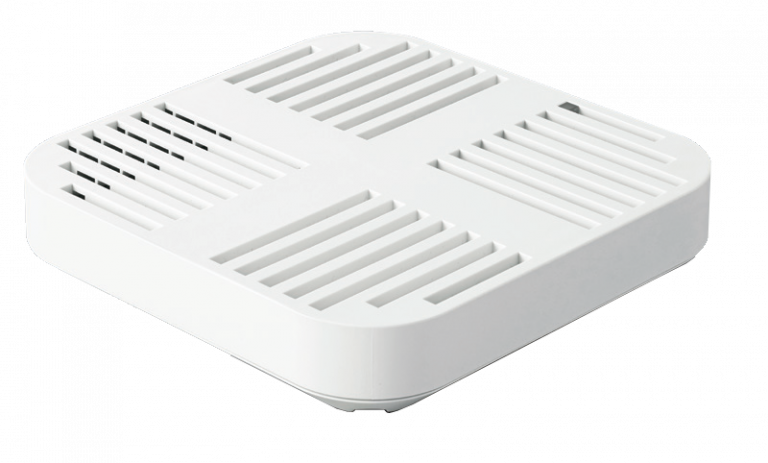

マイクロサーバ-LAN NYC-MICROSV-LAN
マイクロサーバ-DSIM NYC-MICROSV-DSIM
収集したセンサデータの蓄積が可能です。
最大50台のセンサデータをグラフ化します。MQTTを使用することで、外部サーバへセンサデータの送信も可能です。
【ゲートウェイ】
920ゲートウェイ NT920-GW
9LRゲートウェイ NT9LR-GW
無線ネットワークの制御機能を持ち、最大50台のNT920-WM/IB、NT9LRLE-WMIF (※1)が接続可能です。
【通信端末1】

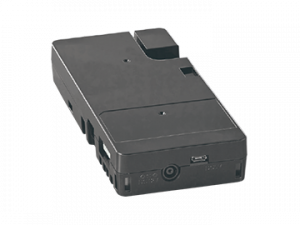

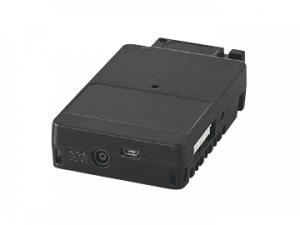

920通信端末 NT920-WM
920-IF装置（電圧）NT920-IB
920-IF装置（電流）NT920-IB/I
920MHz帯マルチホップ通信方式で最大8段のツリー型マルチホップ通信を行います。
市販センサを接続し、センサデータを送信します。
【通信端末2】
9LR-IF付通信端末（省電/電圧） NT9LRLE-WMIF
9LR-IF付通信端末（省電/電流） NT9LRLE-WMIF/I
最大4段の中継モードを使った長距離通信が可能です。
市販センサを接続し、センサデータを送信します。
【オプション1】
920 ゲートウェイ用 AC アダプタ
NT920-GWAC
1ポートタイプのPoE給電対応のACアダプタです。
【オプション2】
ケーブル付き電池ボックス2 200MM
BAT-BOX2 200MM
単三乾電池（アルカリ乾電池）を用いた専用ケーブル付き電池ボックスです。
お選びになるセンサとデータを取得する周期で、電池駆動時間は変動します。
乾電池は別売です。
【アプリ1】
無線データセンシングアプリ
NYC-WDM-APL
無線データセンシングシステムでご利用いただくときに 必要となるアプリです。
【アプリ2】
センシング可視化ツール
MFD-SOFT-GG
センシング可視化ツールは、１-５V，４-２０ｍAのアナログセンサのグラフ化が可能なオプションツールです。
マイクロサーバ製品仕様
| 項目 | 製品名 | マイクロサーバ-LAN | マイクロサーバ-DSIM |
|---|---|---|---|
| 型名 | NYC-MICROSV-LAN | NYC-MICROSV-DSIM | |
| CPU | i.MX6 | ||
| メモリ | ROM | 16［GByte］ | |
| RAM | 2［GByte］ | ||
| 有線LAN | IEEE802.3準拠､IEEE802.3u準拠､IEEE802.3ab準拠､AutoMDI/MDI-X対応 | ||
| LTE ＊1 | ─ | 接続キャリア：NTTドコモ、SoftBank、au | |
| 通信カテゴリ4：DL：150Mbps UL：50Mbps | |||
| OS | Linux（Debian9.0） | ||
| 通信プロトコル | ゲートウェイ間 | HTTP | |
| データサーバ間 | MQTT、MQTTS | ||
| 寸法(突起部除く D×W×H:㎜) | 165×165×36 | ||
| 電源仕様 | DC48V（PoE受電） ＊2 | AC100V±10％（ACアダプタ使用） | |
| 使用周囲温度／湿度範囲 | 温度：0℃～40℃／湿度：20％～85％RH（結露なきこと） | ||
＊1：お使いいただく接続キャリアのSIMは、お客様ご用意となります。
＊2：PoE給電アダプタはオプション販売です。
ゲートウェイ製品仕様
| 項目 | 製品名 | 920ゲートウェイ | 9LRゲートウェイ |
| 型名 | NT920-GW | NT9LR-GW | |
| 上位通信 | 物理インタフェース | 10BASE-T/100BASE-TX | |
| 通信プロトコル | HTTP | ||
| 下位通信 | 適用無線規格 | ARIB STD-T108 | |
| 変調方式 | FSK変調 | LoRa変調 | |
| データレート | 100kbps | 5.4kbps | |
| 空中線電力 | 20mW | ||
| 通信プロトコル | 独自仕様 | プライベートLoRa | |
| 寸法(突起部除く D×W×H:㎜) | 140×175×35 | ||
| 電源仕様 | DC48V（PoE受電） ＊1 | ||
| 使用周囲温度／湿度範囲 | 温度：0℃～40℃／湿度：20％～85％（結露なきこと） | ||
＊1：PoE給電アダプタはオプション販売です。
通信端末製品仕様 （920 通信端末と920-IF 装置は組み合わせて使います。）
| 項目 | 製品名 | 920通信端末 | 9LR-IF付通信端末 （省電/電圧） |
9LR-IF付通信端末 （省電/電流） |
|
| 920-IF装置(電圧) | 920-IF装置(電流) | ||||
| 型名 | NT920-WM | NT9LRLE-WMIF | NT9LRLE-WMIF/I | ||
| NT920-IB | NT920-IB/I | ||||
| 無線仕様 | 適用無線規格 | ARIB STD-T108 | |||
| 変調方式 | FSK変調 | LoRa変調 | |||
| データレート | 100kbps | 5.4kbps | |||
| 空中線電力 | 20mW | ||||
| 通信プロトコル | 独自仕様 | プライベートLoRa | |||
| センサ インタフェース |
アナログ信号入力 （1-5V） |
1ch | ─ | 1ch | ─ |
| アナログ信号入力 （4-20mA） |
─ | 1ch | ─ | 1ch | |
| 接点入力 | 1ch | ||||
| 接点出力 | 1ch | ||||
| 寸法(突起部除く) (D×W×H:㎜) |
NT920-WM：50×60×10 | 70×151.5×25 | |||
| NT920-IB：70×105×25 | |||||
| 電源仕様 | 電池駆動 | ─ | 可能（オプション電池ボックス） | ||
| AC給電 | AC100V（ACアダプタ使用） | ||||
| センサ用出力 | DC12V、5V、3.3V | ||||
| 使用周囲温度／湿度範囲 | 温度：−10～60℃／湿度：20％～85％（結露無きこと） （電池駆動時は使用電池の温度仕様による） |
||||
LoRaはSemtech Corporationの登録商標です。
「NT9LRLE-WMIF、NT9LRLE-WMIF/I、NT9LR-GW」は型番を示します。
アナログ信号入力の汎用センサーをお使いいただく場合は、1-5V、4-20ｍAに対して、正比例出力するセンサをお選びください。
本システムは海外では使用できません。
無線活用IoTパッケージ資料がダウンロードできます。※会員のみアクセス可能
▼ ダウンロードは下記画像をクリック ▼
▼収録内容▼

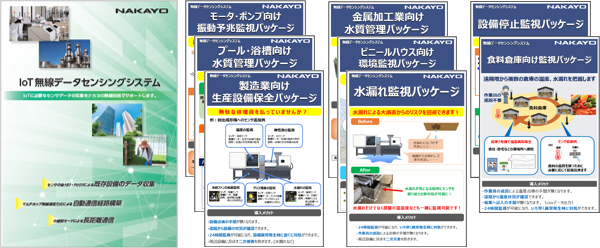

【1】IoT無線センシング総合パンフレット
【2】無線活用IoT 食料倉庫向け監視パッケージ
→遠隔地から複数の倉庫の温度、水漏れの24時間監視ができるので、作業員巡回の手間などがなくなります。
【3】無線活用IoT 金属加工業向け水質管理パッケージ(水質監視)
→洗浄液･すすぎ駅の汚れを見える化することで不良品撲滅・産廃処理費用削減・生産性向上に貢献します。
【4】無線活用IoT 製造業向け生産設備保全パッケージ
→遠隔から設備の状況が24時間監視できるので点検の手間がなくなり、設備以上発生時、すぐに対処が可能に。
【5】無線活用IoT 水漏れ監視パッケージ
→水漏れによる大損害からのリスクを回避できます。周辺設備に及ぼす二次災害を防ぎます。
【6】無線活用IoT プール向け水質管理パッケージ(水質監視)
→手間のかかった遊離残留塩素濃度の測定・記録・保管が自動に。最適な水質調整が可能に。
【7】無線活用IoT モータ・ポンプ向け監視パッケージ
→設備故障の予兆検知でライン停止を回避し、点検作業も自動化することで故障も未然に防止。
【8】無線活用IoT 設備のエラー検知パッケージ
→離れた場所にいてもメール通知でいち早く対処可能。巡回による点検の手間が不要に。
【9】無線活用IoT 農業向けパッケージ
→ハウスない環境を遠隔監視。ハウス栽培の高品質。高収量を実現。
