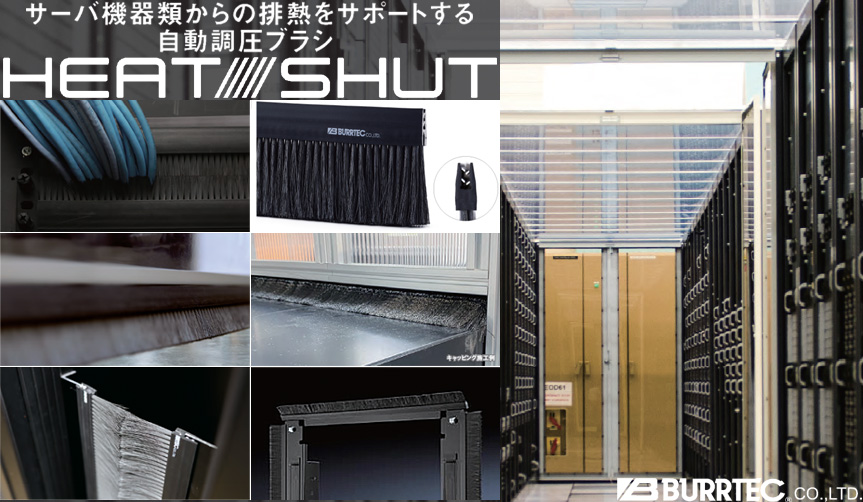

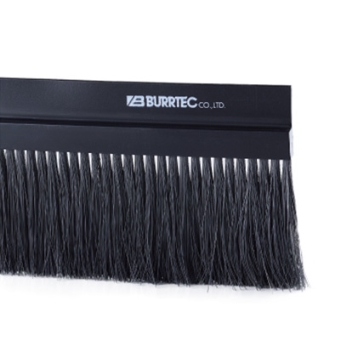

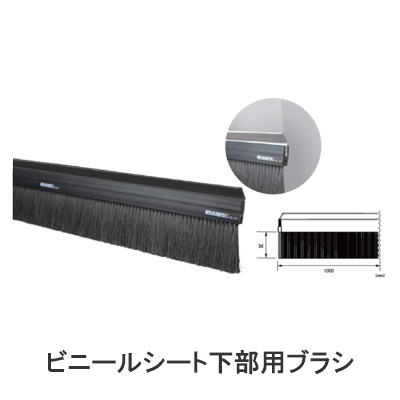

ヒートシャット・ブラシ　サーバの機器類からの排熱をサポートする自動調圧ブラシ

商品名	ヒートシャット・ブラシ　サーバの機器類からの排熱をサポートする自動調圧ブラシ
商品コード	ns900007
メーカー	バーテック

お問い合わせはこちら

→詳細情報

データセンターが抱える3つの課題

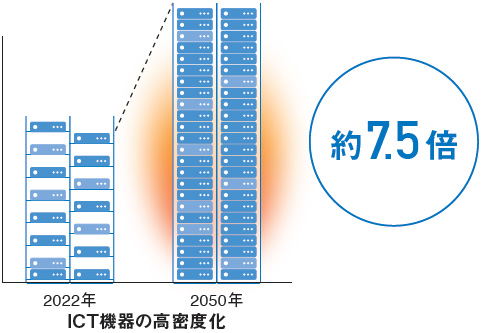

高密度化

増加し続ける熱量
サーバラック当たりのデータセンターのコストを抑え、機器間での通信の遅延を短くするために、近年サーバにより多くのＩＣＴ機器が実装されてきています。
これにより、ラック当たりの発熱量は増大傾向にあります。安全に配慮したデータセンターの運用のためには、故障や誤作動を防ぎ、ICT機器の発熱量に応じた適切なエアーフロー管理が求められます。

※出典：発行：日本データセンター協会

　書籍タイトル：「データセンターサーバ室技術ガイドブック」ページ：1-27

電力量

予想される今後の電力量

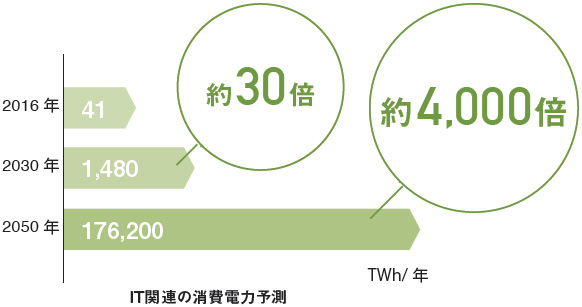

世界のIPトラフィックは2030年には現在の30倍以上、2050年には4,000倍に達すると予想されており、現在の技術のまま省エネ対策がなされないと仮定すると情報関連だけで約30年後には5,000Pwh（petaWh=1015Wh）と、現在の世界の消費電力約24PWhを大きく上回ると予想されています。
電力消費量の増加は費用面だけでなく、環境保護の観点からも大きな課題であるためエネルギー効率の向上が強く求められています。

※出典：国立研究開発法人科学技術振興機構低炭素社会戦略センター

　情報化社会の進展がエネルギー消費に与える影響（Vol.1）より

コスト

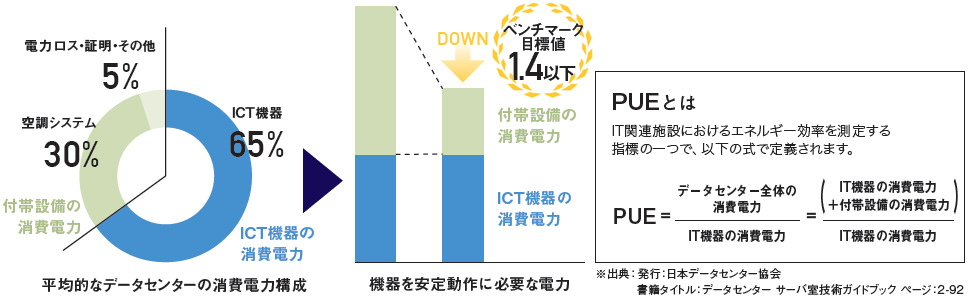

省エネ化。コスト面において理解するべきPUE
1KWhの機器を安定動作させるために、さらに1KWhの空調機器を利用している場合、本来の目的に使用する2.0倍の電力が必要になり、その分コストも倍増します。効率的なデータセンター運用のためには、PUEを1.4に近づけることを目指す省エネ対策が必要になります。

バーテックのヒートシャット(R)で実現できること

空調効率を高めるだけでなく、
“自動調圧機能”によって
サーバの故障リスクを低減します。

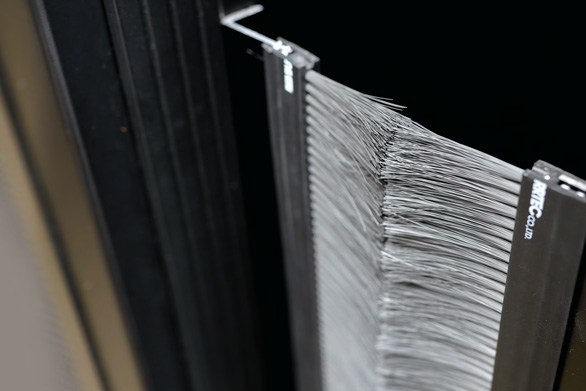

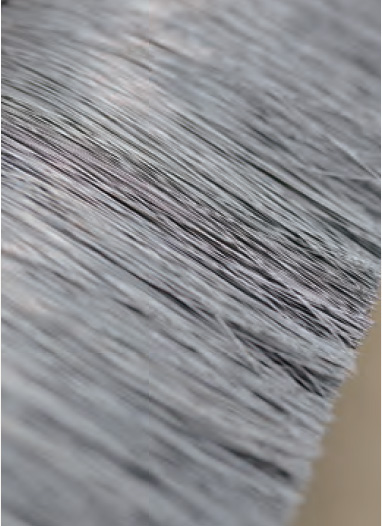

ヒートシャット®・ブラシの
調圧機能

完全に密閉するのではなく、空気の通り道があるため圧力調整を実現させます。

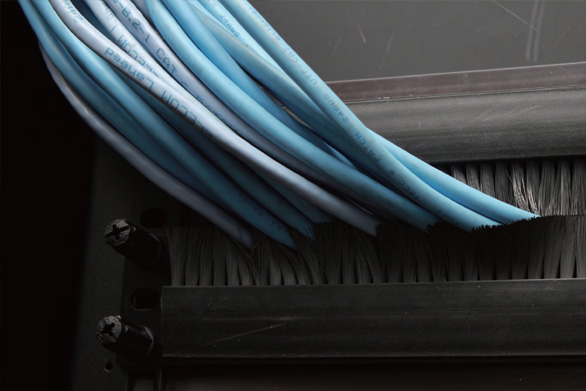

配線を通しても
しっかり隙間が塞がる

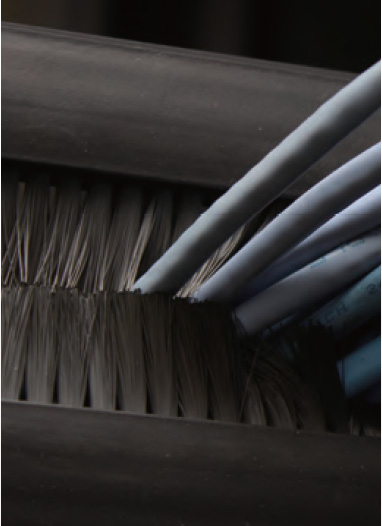

ブラシはブラシフィラメントの集合体であり、ブラシ1本1本がフレキシブルに動くため配線を通しても隙間を塞ぎます。また配線作業も容易に行うことができます。

リスクに対応
難燃仕様

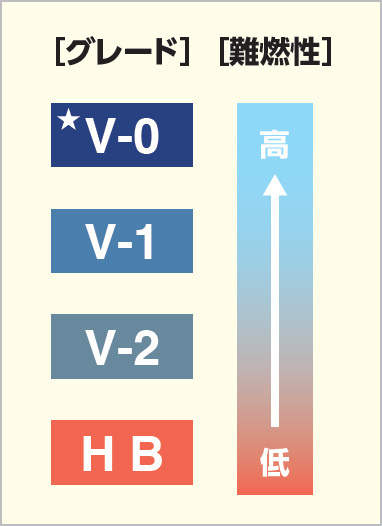

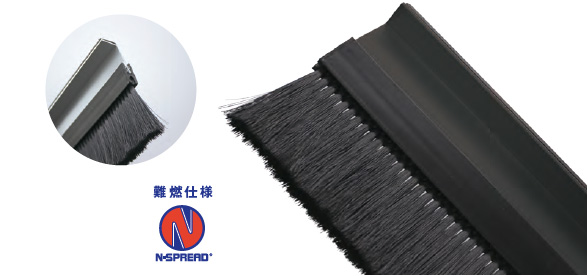

ブラシもフレームも万が一に備えた難燃仕様。UL規格の難燃グレード「V-0」相当である、難燃性素材N-SPREAD®を採用しています。

ブラシで変化する空気の流れ。ヒートシャット(R)シリーズができること

“冷却”ではなく“排熱”するために、ブラシが空気の流れをコントロールする。

　ICT機器には、対象物の周囲を冷やす「冷却」ではなく機器からの発熱を「排熱」することが求められており、本来サーバはそのままで吸気・排気できるよう設計されています。

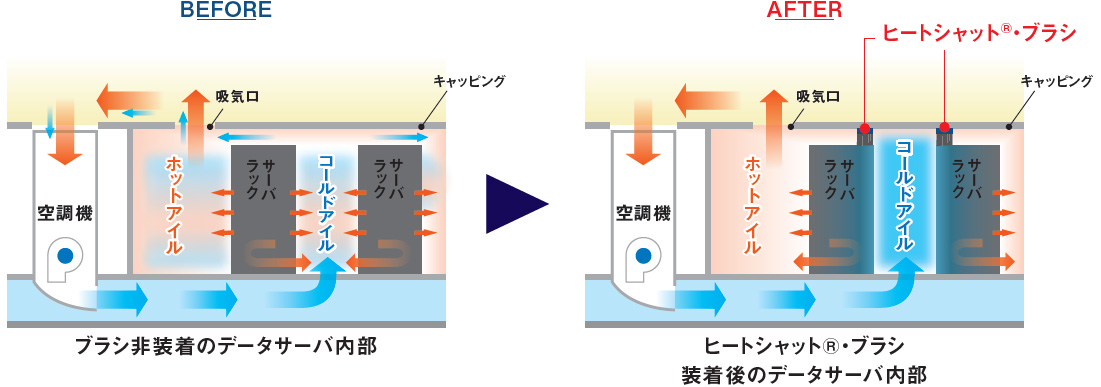

しかし、昨今のICT機器の高密度化の影響により、ICT機器から排気される暖気がICT機器の給気側へ回り込んで再循環（リ・サーキュレーション）したり、空調機からの冷気がICT機器に給気されず、空調機に還気される空気の流れ（バイパス）が発生します。その結果熱問題を起こすだけでなく、空調効率を下げる要因となっています。

細かな対策で、大きな省エネ効果が生まれる

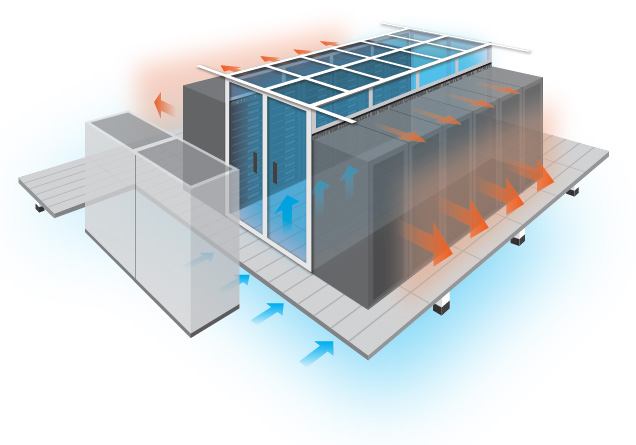

　対策として、空調機からの冷気とICT機器からの排気を分離するためのキャッピングがあります。ホットアイルとコールドアイルを分離するキャッピングの隙間や、サーバラック内の空気の回り込みを防止する隙間対策として「ヒートシャット(R)・ブラシ」を施工することにより、空調機からの冷気を逃さずICT機器に吸わせることができます。これにより、空調機の設定温度を上げることが可能となり、省エネルギー効果を得られます。

ヒートシャット(R)・ブラシスタンダード

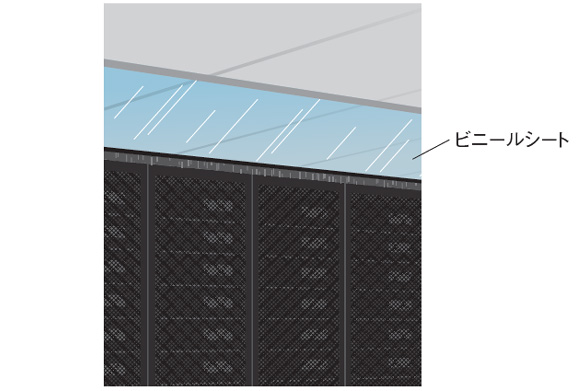

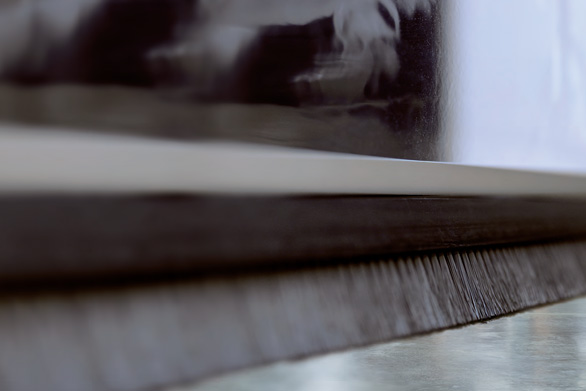

キャッピング施工時の隙間塞ぎに

キャッピング時にブラシをつける重要性

キャッピングを行った際の不具合の一つとして、ファンの故障があります。キャッピングで密閉することで圧力が高くなり、サーバラックの中についているファンの回転数が上がってしまうことが挙げられます。故障なく安全にキャッピングを行うためには、冷たい空気と暖かい空気の圧力差を調圧することが必要です。その圧力を調整できるのが、ヒートシャット(R)・ブラシスタンダードタイプです。高密度なブラシで効果の高い対策ができます。しかも自動で圧力を調整できる優れた特性があります。

ヒートシャット(R)の特徴

豊富なサイズ展開

フレームタイプは2種類から、ブラシの毛丈は隙間に合わせて、15㎜から150㎜までのサイズからお選びいただけます。

施工性に優れている

フレームは、ゴム製（TPE/サーモプラスチックエラストマー）であり、簡単にカットできます。また「差し込みフレーム」は差し込みでの取り付けが可能であり施工性に優れています。

無駄が出ない

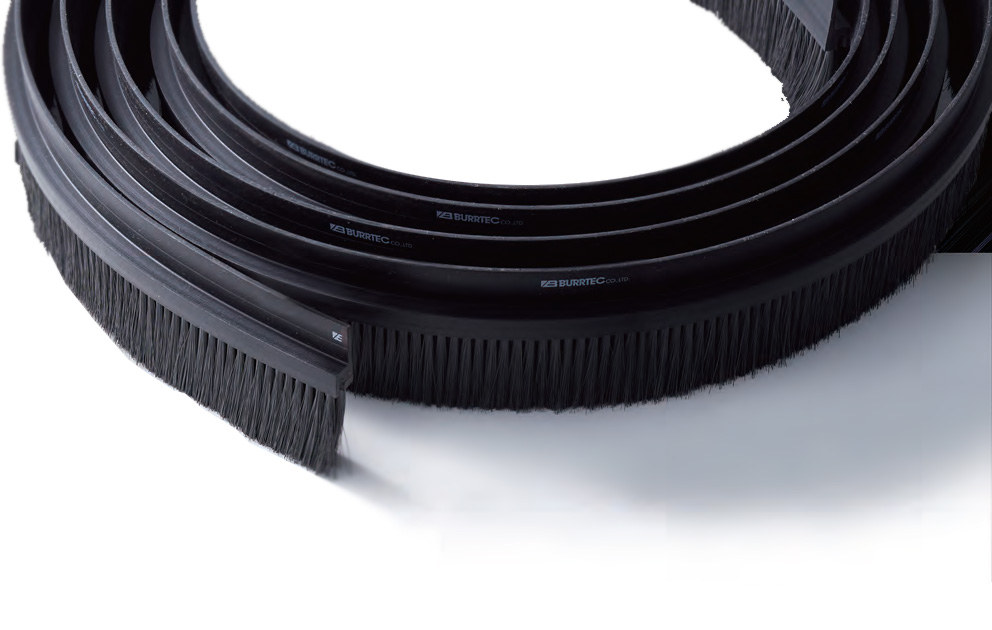

1M、5M、25Mの3タイプを提供しておりますので、現場での長さ調整が可能です。また、長さ加工・穴あけ加工も承ります。

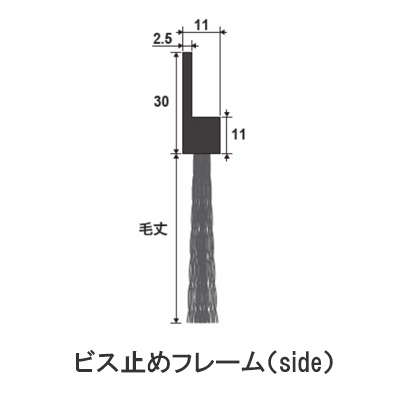

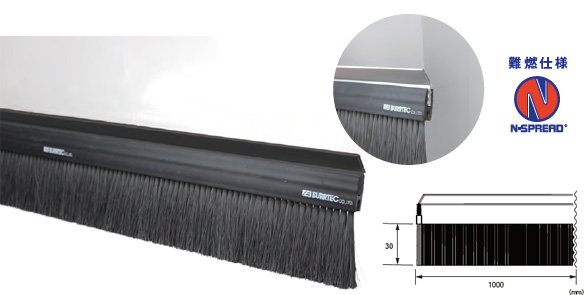

■ビス止めフレーム　フラットな形状のため汎用性が高いです。

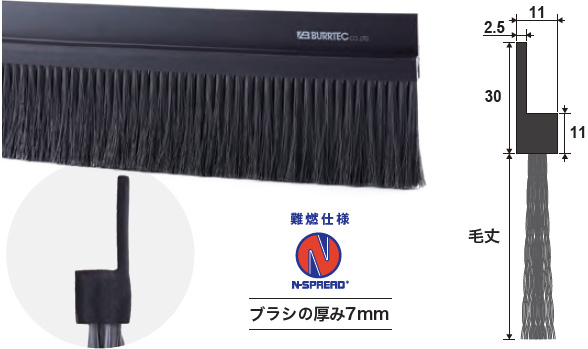

■ブラシスタンダード　ビス止めフレーム
※青字の「ご注文番号・型番」はメーカー在庫品です。

毛丈㎜	ご注文番号	型番	長さ	毛丈㎜	ご注文番号	型番	長さ	毛丈㎜	ご注文番号	型番	長さ
15	952-015-025	HBS-15FR	25m	15	952-015-005	HBS-15FR 5M	5m	15	952-015-001	HBS-15FR 1M	1m
20	952-020-025	HBS-20FR		20	952-020-005	HBS-20FR 5M		20	952-020-001	HBS-20FR 1M
30	952-030-025	HBS-30FR		30	952-030-005	HBS-30FR 5M		30	952-030-001	HBS-30FR 1M
40	952-040-025	HBS-40FR		40	952-040-005	HBS-40FR 5M		40	952-040-001	HBS-40FR 1M
50	952-050-025	HBS-50FR		50	952-050-005	HBS-50FR 5M		50	952-050-001	HBS-50FR 1M
60	952-060-025	HBS-60FR		60	952-060-005	HBS-60FR 5M		60	952-060-001	HBS-60FR 1M
70	952-070-025	HBS-70FR		70	952-070-005	HBS-70FR 5M		70	952-070-001	HBS-70FR 1M
80	952-080-025	HBS-80FR		80	952-080-005	HBS-80FR 5M		80	952-080-001	HBS-80FR 1M
90	952-090-025	HBS-90FR		90	952-090-005	HBS-90FR 5M		90	952-090-001	HBS-90FR 1M
100	952-100-025	HBS-100FR		100	952-100-005	HBS-100FR 5M		100	952-100-001	HBS-100FR 1M
110	952-110-025	HBS-110FR		110	952-110-005	HBS-110FR 5M		110	952-110-001	HBS-110FR 1M
120	952-120-025	HBS-120FR		120	952-120-005	HBS-120FR 5M		120	952-120-001	HBS-120FR 1M
130	952-130-025	HBS-130FR		130	952-130-005	HBS-130FR 5M		130	952-130-001	HBS-130FR 1M
140	952-140-025	HBS-140FR		140	952-140-005	HBS-140FR 5M		140	952-140-001	HBS-140FR 1M
150	952-150-025	HBS-150FR		150	952-150-005	HBS-150FR 5M		150	952-150-001	HBS-150FR 1M

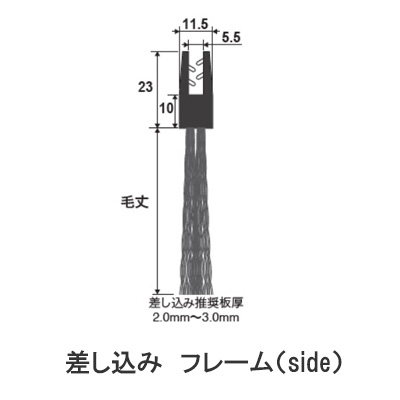

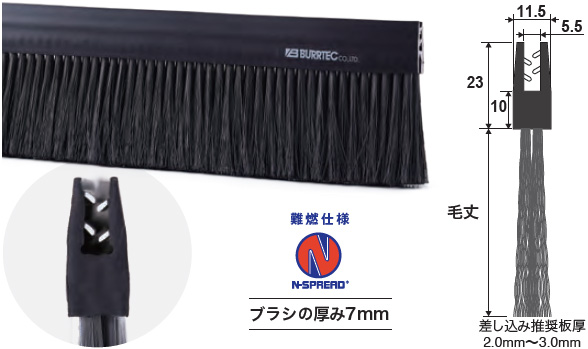

■差し込みフレーム　差し込んで取り付けるため、施工性に優れています。

■ブラシスタンダード　差し込みフレーム
※青字の「ご注文番号・型番」はメーカー在庫品です。

毛丈㎜	ご注文番号	型番	長さ	毛丈㎜	ご注文番号	型番	長さ	毛丈㎜	ご注文番号	型番	長さ
15	972-015-025	HBSM-15FR	25m	15	972-015-005	HBSM-15FR 5M	5m	15	972-015-001	HBSM-15FR 1M	1m
20	972-020-025	HBSM-20FR		20	972-020-005	HBSM-20FR 5M		20	972-020-001	HBSM-20FR 1M
30	972-030-025	HBSM-30FR		30	972-030-005	HBSM-30FR 5M		30	972-030-001	HBSM-30FR 1M
40	972-040-025	HBSM-40FR		40	972-040-005	HBSM-40FR 5M		40	972-040-001	HBSM-40FR 1M
50	972-050-025	HBSM-50FR		50	972-050-005	HBSM-50FR 5M		50	972-050-001	HBSM-50FR 1M
60	972-060-025	HBSM-60FR		60	972-060-005	HBSM-60FR 5M		60	972-060-001	HBSM-60FR 1M
70	972-070-025	HBSM-70FR		70	972-070-005	HBSM-70FR 5M		70	972-070-001	HBSM-70FR 1M
80	972-080-025	HBSM-80FR		80	972-080-005	HBSM-80FR 5M		80	972-080-001	HBSM-80FR 1M
90	972-090-025	HBSM-90FR		90	972-090-005	HBSM-90FR 5M		90	972-090-001	HBSM-90FR 1M
100	972-100-025	HBSM-100FR		100	972-100-005	HBSM-100FR 5M		100	972-100-001	HBSM-100FR 1M

ヒートシャット(R)・ブラシエコノミー
サーバーラックの隙間塞ぎに

配線を楽にしながら空気の回り込みを防ぐ。

安全かつ手間のかからない運用につながります。サーバの排気がサーバラック内で回り込んで再吸気してしまった場合、サーバの温度上昇を招いてしまいます。このような部分的な温度上昇を防ぎ、安全に運用するには回り込みが発生しないように物理的に遮断することが必要です。その遮断を行うのが、ヒートシャット(R)・ブラシエコノミーです。なおかつ配線も追カットが不要でそのまま通線することができ、楽な運用につながります。

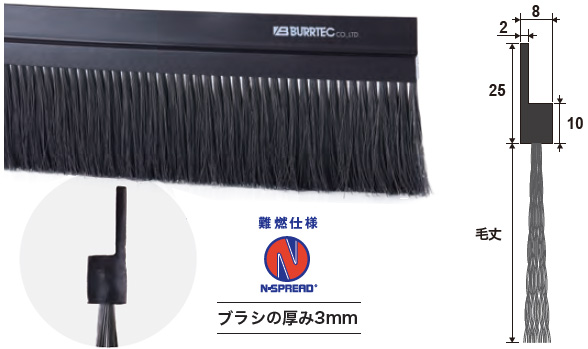

■ビス止めフレーム　フラットな形状のため汎用性が高いです。

■ブラシエコノミー　ビス止めフレーム
※青字の「ご注文番号・型番」はメーカー在庫品です。

毛丈㎜	ご注文番号	型番	長さ	毛丈㎜	ご注文番号	型番	長さ	毛丈㎜	ご注文番号	型番	長さ
15	962-015-025	HBE-15FR	25m	15	962-015-005	HBE-15FR 5M	5m	15	962-015-001	HBE-15FR 1M	1m
20	962-020-025	HBE-20FR		20	962-020-005	HBE-20FR 5M		20	962-020-001	HBE-20FR 1M
30	962-030-025	HBE-30FR		30	962-030-005	HBE-30FR 5M		30	962-030-001	HBE-30FR 1M
40	962-040-025	HBE-40FR		40	962-040-005	HBE-40FR 5M		40	962-040-001	HBE-40FR 1M
50	962-050-025	HBE-50FR		50	962-050-005	HBE-50FR 5M		50	962-050-001	HBE-50FR 1M

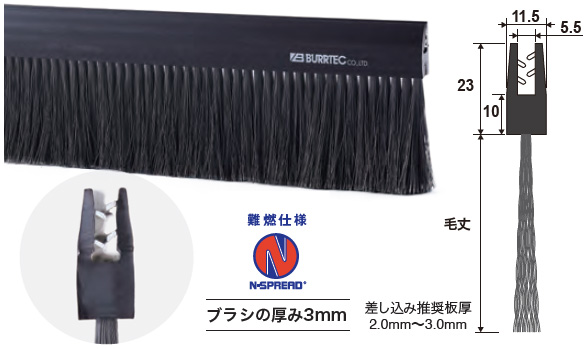

■差し込みフレーム　差し込んで取り付けるため、施工性に優れています。

■ブラシエコノミー　差し込みフレーム
※青字の「ご注文番号・型番」はメーカー在庫品です。

毛丈㎜	ご注文番号	型番	長さ	毛丈㎜	ご注文番号	型番	長さ	毛丈㎜	ご注文番号	型番	長さ
15	982-015-025	HBEM-15FR	25m	15	982-015-005	HBEM-15FR 5M	5m	15	982-015-001	HBEM-15FR 1M	1m
20	982-020-025	HBEM-20FR		20	982-020-005	HBEM-20FR 5M		20	982-020-001	HBEM-20FR 1M
30	982-030-025	HBEM-30FR		30	982-030-005	HBEM-30FR 5M		30	982-030-001	HBEM-30FR 1M
40	982-040-025	HBEM-40FR		40	982-040-005	HBEM-40FR 5M		40	982-040-001	HBEM-40FR 1M
50	982-050-025	HBEM-50FR		50	982-050-005	HBEM-50FR 5M		50	982-050-001	HBEM-50FR 1M

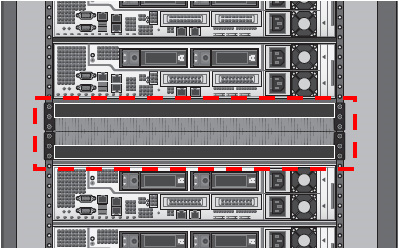

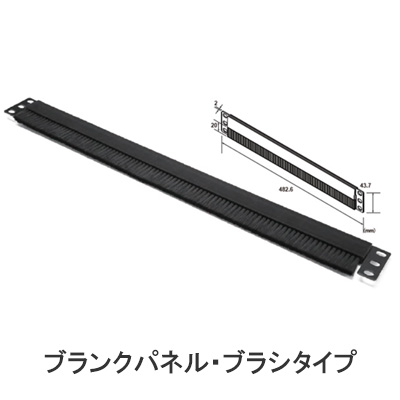

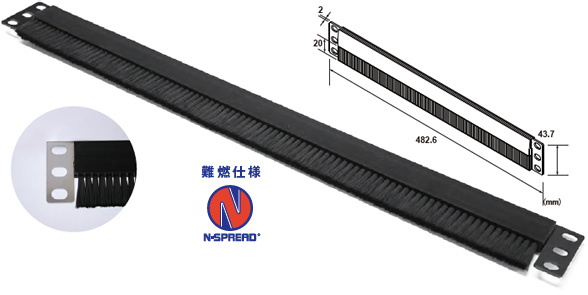

ヒートシャット(R)　ブランクパネル・ブラシタイプ

簡単取付で配線も楽に

・ラック内のサーバが設置されていない箇所に設置してください。

・空気の回り込みを防ぎ、ブラシで空気の流れをコントロールできます。

・ケーブルの引き込み口がブラシのためケーブルの整線を行えます。

■ブランクパネル・ブラシタイプ

サイズ	ご注文番号	型番	規格
1U	983-000-001	HBB-1U	EIA

ヒートシャット(R)　ラック隙間ブラシ

熱だまりを防止する調整弁。

・マグネットシート付きで、簡単に隙間を埋めることができます。空気の回り込みを防ぎ、ブラシで空気の流れをコントロールできます。

・ブラシを組み合わせることにより65 ㎜～ 300 ㎜のラックの隙間に対応することができます。

・配線の整線を行えます。

■ラック隙間ブラシ

隙間の幅㎜	ご注文番号	型番	長さ	毛丈㎜	ご注文番号	型番	長さ
65	983-000-020	HLB1000-65	1m	65	983-000-030	HLB1200-65	1.2m
70	983-000-021	HLB1000-70		70	983-000-031	HLB1200-70
80	983-000-022	HLB1000-80		80	983-000-032	HLB1200-80
90	983-000-023	HLB1000-90		90	983-000-033	HLB1200-90
100	983-000-024	HLB1000-100		100	983-000-034	HLB1200-100
110	983-000-025	HLB1000-110		110	983-000-035	HLB1200-110
120	983-000-026	HLB1000-120		120	983-000-036	HLB1200-120
130	983-000-027	HLB1000-130		130	983-000-037	HLB1200-130
140	983-000-028	HLB1000-140		140	983-000-038	HLB1200-140
150	983-000-029	HLB1000-150		150	983-000-039	HLB1200-150
