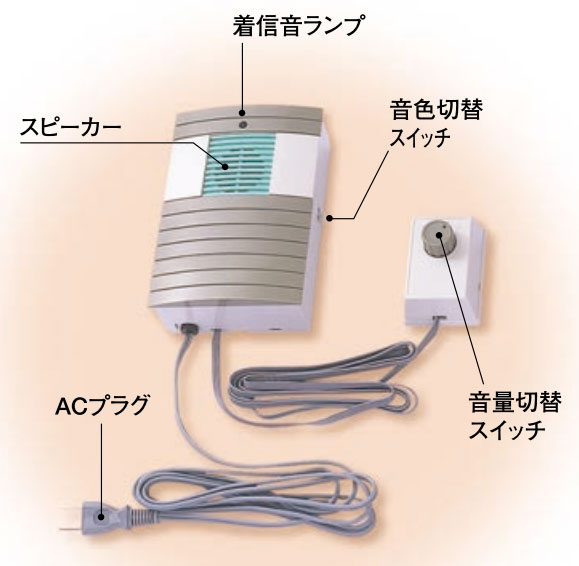

特徴

●ＡＣ１００Ｖ使用によリ、最大約１０５ホ－ンの大出力から１００ホ－ン（中）、９５ホ－ン（小）、音量切の状況に応じた４段階に音量調節ができます。
●音色は聞き取りやすい２周波複合音、しかも２種類の音色に切替えられ、着信電話機の識別が可能です。
●音量調節スイッチにより、離れた場所でも手元操作で音量調節ができます。
●外形サイズは、１０２Ｘ１４６mmのハガキサイズ、場所を取らないコンパクト設計。

適用範囲

本装置は電話回線に接続して用いるもので、電話回線からのベル信号を検出して、その信号により鳴動する高音量のベルです。


電気的特性

１. 絶縁抵抗
常温、常湿に於ける絶縁抵抗は直流250ＶでＬ１、Ｌ２と電源コネクタ間を測定した時、50ＭΩ以上あること。

２. 絶縁耐圧
常温、常湿に於ける絶縁耐圧は直流 500ＶをＬ１、Ｌ２と電源コネクタ間に１秒間加えた時、異常のないこと。

３. 鳴動動作
商用電源電圧90～110Ｖを加えた時、正常に動作すること。
但し、ベル信号電圧は、16Ｈｚ50～85Ｖの正弦波とする。

４. 着信表示ランプ
鳴動動作中（３. 項）は着信表示ランプが点灯すること。

５. 音量切替
鳴動動作中（３. 項）に音量切替スイッチを切り替えた時、「大」、「中」、「小」、「切」に切り替わること。

６. 音色切替
鳴動動作中（３. 項）に音色切替を切り替えた時、音色が切り替わること。

７. 音量
最大音量は１ｍ離れた位置で測定した時、100ｄＢ以上あること。
但し、音量位置は「大」、音色切替位置はつまみを押し込んだ「低」とする。

８. 音量差
音量差は１ｍ離れた位置で測定した時、「大」―「中」、「中」―「小」間で各々、5±3ｄＢであること。
但し、音色切替位置はつまみを押し込んだ「低」とする。

９. 着信感度切替
16Ｈｚ電源電圧を 33Ｖにした時、感度切替スイッチ「Ｌ」で鳴動停止すること。また、感度切替スイッチ「Ｈ」で鳴動すること。

１０. ベル信号入力インピーダンス
Ｌ1、Ｌ2 間に 16Ｈｚ、75Ｖのベル信号を加えた時、インピーダンスは 10ＫΩ以上であること。
