LEX1881-1F 10GBASE-T to 10GBASE-R(SFP+)メディアコンバータ
| 商品名 | LEX1881-1F 10GBASE-T to 10GBASE-R(SFP+)メディアコンバータ |
|---|---|
| 商品コード | 271-30-01183 |
| 型番 | LEX1881-1F |
| メーカー | FXC |
| 単位 | 個 |
LEX1881-1F
10GBASE-T to 10GBASE-R(SFP+)メディアコンバータ
概要
■10G電気/光のメディアコンバータとして世界最小サイズ(※1) を実現しました。
■集合型シャーシ(LEX1012-15/45)に搭載可能。
■10G光モジュールはSFP+を採用。10GBASE-SR/LR/ER/ZR対応。 1芯タイプ(20km/40km/60km)やCWDM用SFP+も利用可能(※2)
■リピータ動作。ジャンボフレーム、VLANのタグ付フレームも伝送します。
■FANレス設計・日本製(Made in Japan)、国産品質。
(※1) 10G電気/光のメディアコンバータにおいて、2016年1月27日現在。
(※2) 10GBASE-ER/ZR用またはCWDM用SFP+の使用は、集合型シャーシLEX1012-15/45搭載時のみサポート。
※製品にSFP/SFP+モジュールは含まれておりません。
主な機能
■転送フレーム制御及びフレームサイズ制限なし (リピータ動作の為)
■規格準拠:10GBASE-T、10GBASE-R
■LFP(リンク フォルト パススルー)機能搭載 (DIPスイッチで設定可能)
■LLR(リンク ロス リターン)機能搭載 (LFS機能をサポートしないSFP+搭載時も2芯ファイバ片断線を送受連動させることが可能)
■フロントパネルに各種LEDによる状態監視機構
■Advanced Eco Mode 機能搭載 (LED点灯を3分に一度にし、電力消費を5％程度抑える機能。DIPスイッチで設定可能)
■ループバック機能搭載 (ファイバポートのRx受信信号を同じポートのTx送信信号として折り返し、異常確認)
■各種取付オプション付属 (ACアダプタ、マグネット、ゴム足、アダプタコード抜け防止用結束バンド、PD盤取付用金具、保護パッド)

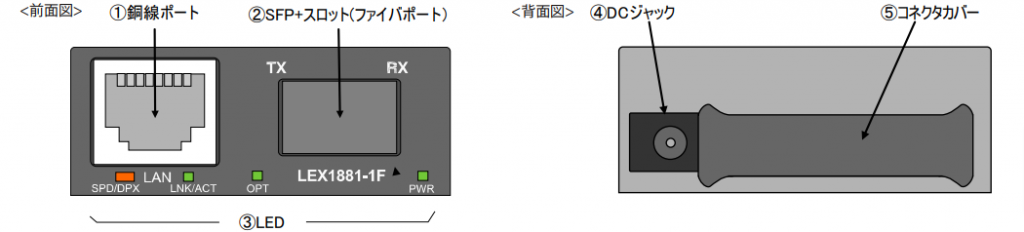

外観図
仕様
| 型番 | LEX1881-1F |
|---|---|
| LEX1881-1F | IEEE802.3an(10GBASE-T), IEEE802.3ae(10GBASE-R) |
| データ転送速度 | 10Gbps |
| 銅線ポート | ポートタイプ：RJ-45ポート リンク動作：Auto Negotiation, Auto MDI/MDI-X |
| ファイバポート | ポートタイプ：SFP＋ポート 搭載可能モジュール：SFP＋ Power Level2(最大消費電力：1.5W) コネクタ形状：SFF-8431準拠 |
| 使用銅線ケーブル | [10GBASE-T] UTP：Cat. 6, Cat.6A STP：Cat. 6, Cat.6A, Cat.7 |
| 使用ファイバケーブル | [10GBASE-SR/10GBASE-LR/10GBASE-ER/10GBASE-ZR] MMF: 62.5/125μm (OM1) または50/125μm (OM2, OM3) SMF: 9/125μm (OS1, OS2)または10/125μm |
| 転送方式 | リピータモード |
| レイテンシ | 1.4µs |
| 通信機能 | リンクフォルトパススルー（LFP） ループバック機能 Advanced Eco モード |
| AC定格入力電圧/ 周波数 |
AC90～240V 50/60Hz |
| DC定格入力電圧 | DC5V ±5％ |
| 最大入力電流 | 2A |
| 最大消費電力 | 6.5W (ACアダプタ含まず、SFP+含む) |
| 最大発熱量 | 5.59kcal/h |
| 冷却方式 | 筐体放熱機構による自然空冷(ファンレス) |
| 動作時温度/湿度 | 0℃～40℃ / 0%～95%（※結露なきこと） |
| 保管時温度/湿度 | -25℃～70℃ / 0%～95%（※結露なきこと） |
| 外形寸法 | 50mm(W) × 74mm(D) ×20mm(H) ※突起部含まず |
| 重量 | 最大130g ※ACアダプタ、オプション品含まず |
| 適合規格 | EMI規格 VCCIクラスA 環境規格：RoHS指令準拠 |
| 信頼性 | MTBF: 357,263h(常温25°C、SFP+およびACアダプタ含まず) |
| 同梱物 | ACアダプタ(PSE対応)、マグネット、ゴム足、 インストレーションガイド&保証書、 アダプタコード抜け防止用結束バンド、PD 盤取付用金具、 金具取付ネジ、保護パッド |
オプション
| モジュール | FXC製SFPモジュール |
|---|---|
| 電源内蔵ラックマウントシャーシ(12スロット) | LEX1012-15/LEX1012-45 |
| ラックマウントシャーシ(20スロット) | LEX1020 |
| PoEインジェクタBOX（1スロット） | LEX1001PEH |
| LightEdge®Xchangeシリーズ用AC電源アダプタ | OPT-LEX-PC01 / OPT-LEX-PC02 |
| LightEdge®Xchangeシリーズ用DC電源アダプタ | OPT-LEX-PC03-45 / OPT-LEX-PC04-45 |
