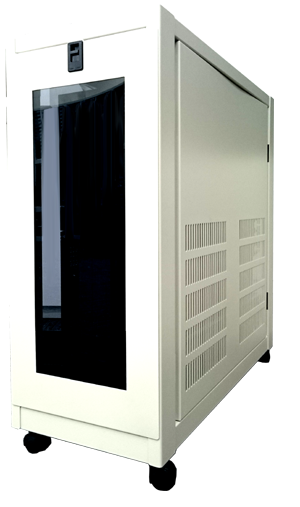

｢IDKラック」
UNIVERGE Aspire WX plus・WX・UX／SV9300専用

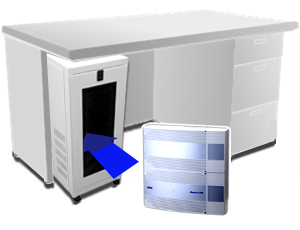

デスクの下に配置できる幅25cmの省スペースラック

幅25×高さ58.5×奥行き65(cm)
※高さはキャスター含まず
※写真はオプションの専用キャスターを取り付けた状態です
※フロントカバーは不要です




AspireWX plus・WX・UXの『基本モジュール＋拡張モジュール』をラック内に収容できます。
また、SV9300『CPUモジュール+LTモジュール』も収容することができます。

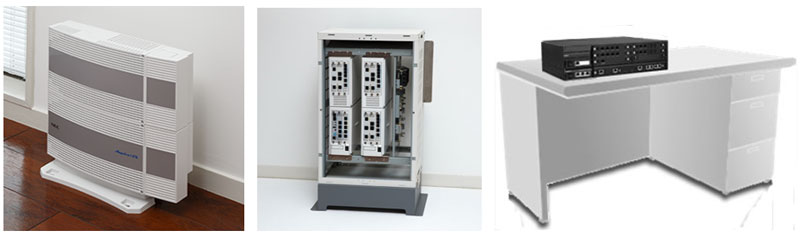

皆様からのご要望

●主装置をそのまま床置き設置すると、水濡れやほこりによる障害、故障が心配！
●主装置の置き場所が無く、設置に困る！
●Mラックに収容するほど､システム規模が大きくない！
●SV9300は､19インチラック収容タイプなので､小容量の時に､設置場所に困る！


このようなお話をお客様より頂く機会が多いことから、
この度、Aspire WX plus・WX・UX／SV9300専用「IDKラック」を開発いたしました。



特長

■デスク下に配置できる『コンパクトサイズ』。
■ワイドな側面から機器設置ができ､工事性も損ないません。
■ラック内に端子板を取り付けることができ､ケーブル処理が
　スマートに行えます｡
　(オプションのベースユニットを使うことにより12CNCHUが使用できます)
■前面には中が確認できる『スモークアクリル窓』を採用。
■ラック内へは機器の壁掛け用品を使って簡単設置。
■AspireWX plus・WX・UXに短時間バッテリを装着した状態でも搭載が可能｡
■出し入れしやすいキャスターもオプションでご用意。



AspireUX基本モジュールのみ設置の場合

ワイドな側面から機器設置ができ､工事性も損ないません。
また、解体せずにラックに設置したままでメンテナンスが可能です。

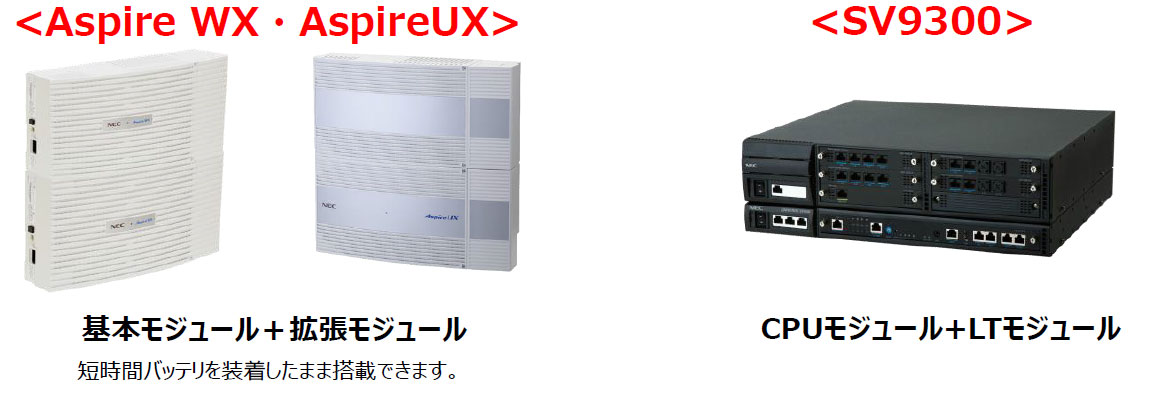

搭載できる機器構成

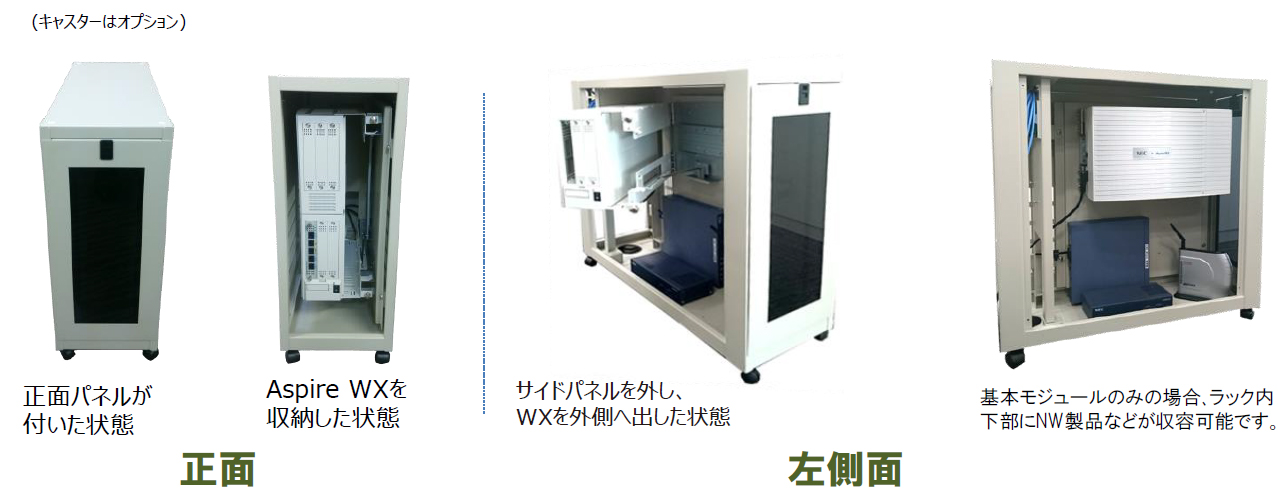

搭載イメージ、オプション

ケーブル接続には、クローネ製「LSA-PLUS」やBIX「QMBIX10A」、
またはオプションでご用意したラック専用のケーブル変換ベースユニットを利用して「RJ-61クイックコネクタ変換アダプタ」が取り付けられます。
※すべて別売りです



備考

●Aspire WX/UXを搭載する場合、各機種の『壁掛けブラケット』(｢IP8D-WALL MOUNT BRACKET｣または｢IP5D-WALLMOUNTBRACKET｣)が必要です｡
●SV9300を搭載する場合、『CHS1U/2U WALL MOUNT KIT』が必要です。
●ラック搭載時には、Aspire WX/UXのフロントカバーは必要ありません。
●UX搭載時にケーブル変換ベースユニットを使用する場合は､『RJ-61クイックコネクタ変換アダプタ』(IP3WW-12CNCHU-A1)を使用して下さい。
●ケーブル変換ベースユニットをラックに固定する際は､付属のマジックテープをお使い下さい。(ネジ止め用の穴も設けてありますので、お持ちのネジで固定することも可能です)

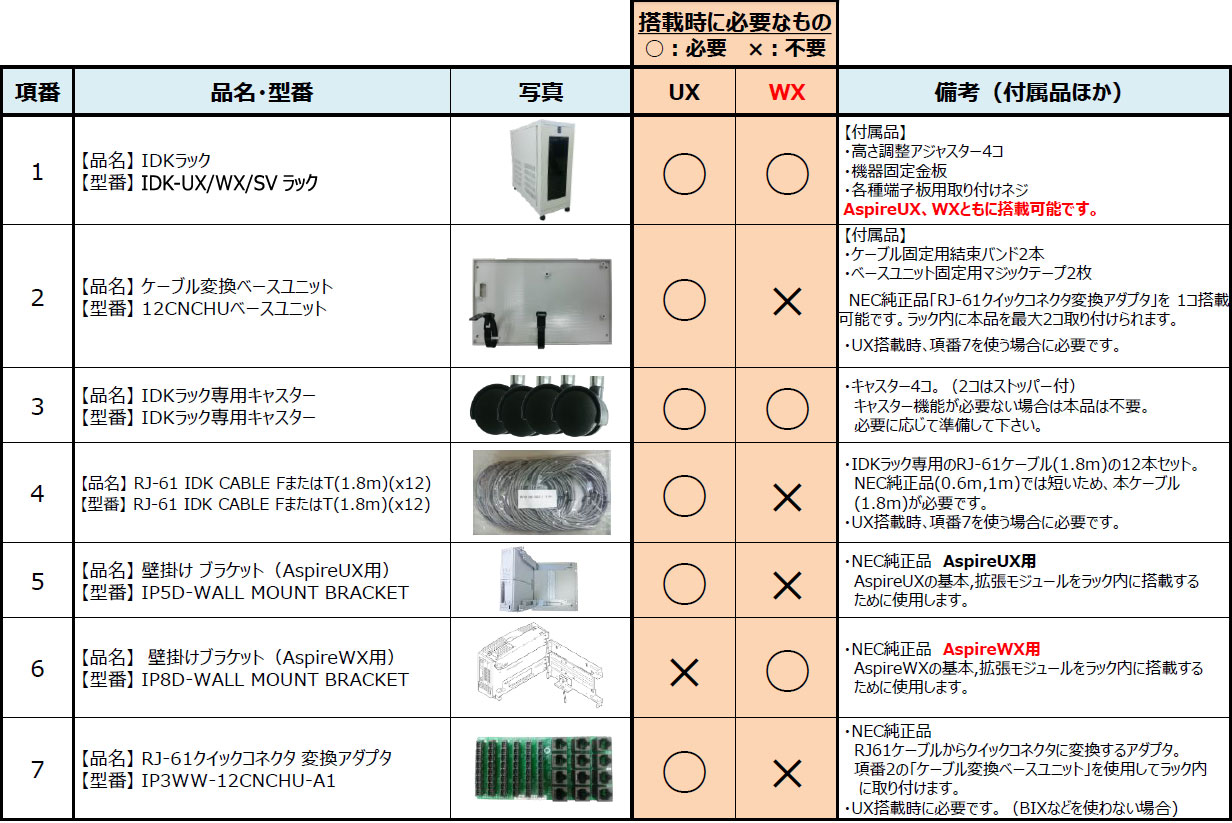

UXとWX（WX plus）搭載時の構成品表



仕様

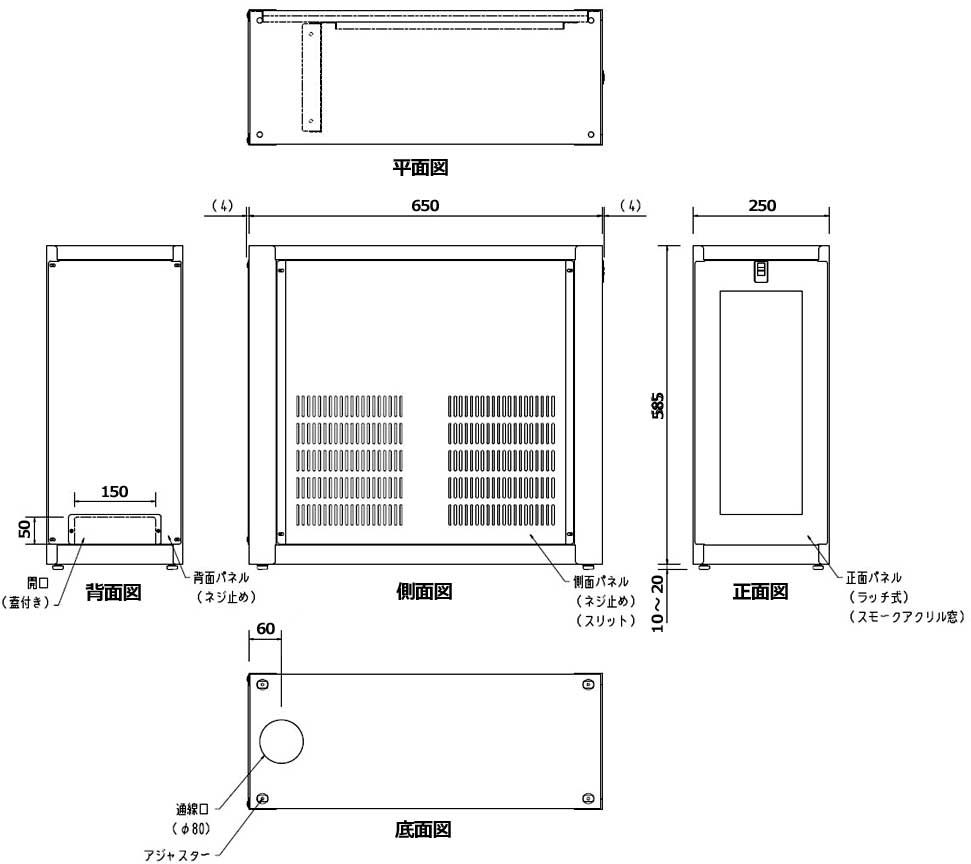

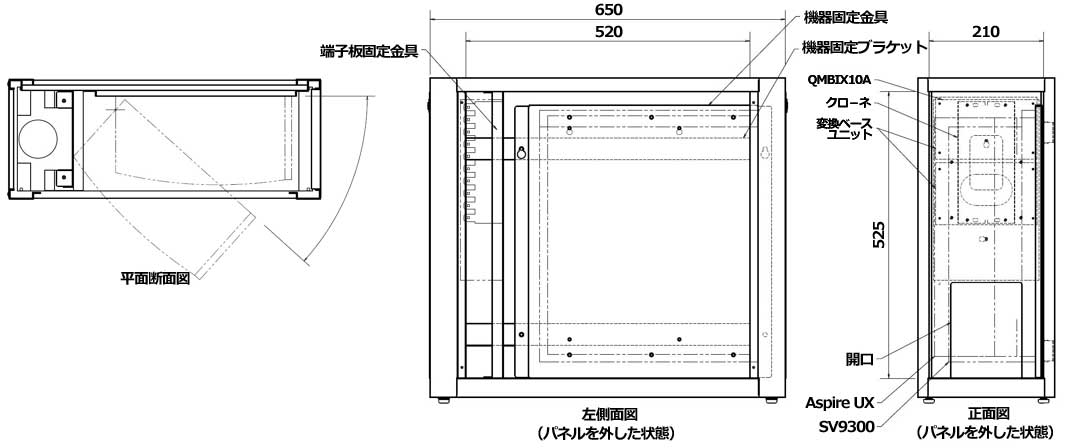

寸法図（mm）

品　名	IDKラック
型　番	IDK-UX/WX/SVラック
材　質	スチール（前面に一部アクリルパネル使用)
外形寸法	幅25cm×高さ58.5cm×奥行き65cm  (高さはアジャスター､専用キャスター含まず)
EIA規格	3U
色	フォームベージュ（焼付け塗装）
重　量	22kg
添付品	機器固定金具（取付ネジ付）

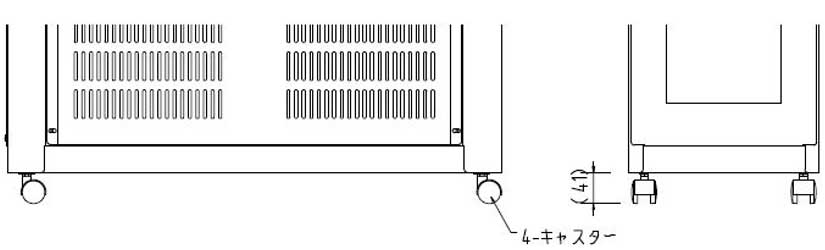

底面キャスター(オプション)取付時





適応端子板

KRONE

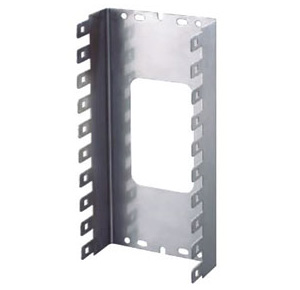

10対用マウントフレーム


品名	6450-3-208-10
名称	10対BMF10段H50
外観寸法	H222.5×W105×D70（mm）
端子板実装可能数	10個
深さ	50mm
材質	SUS304

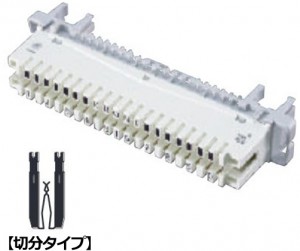

10対切分標準モジュール

品名	6468-2-043-10
名称	10対切分標準モジュール
外観寸法	H22.5×W124.0×D40.8（mm）
適合導体径	0.40～0.80（mm）
適合被覆外形	0.70～1.50（mm）
マルチ接続	可能 0.40～0.65mmの同一芯線径に限る

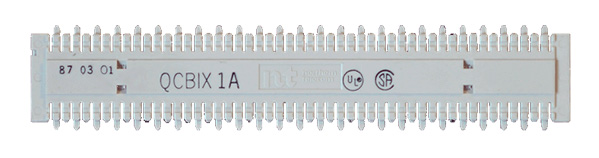

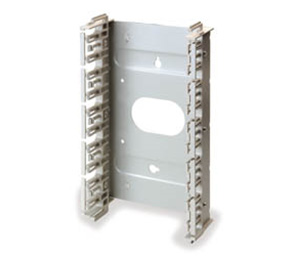

BIX





価格

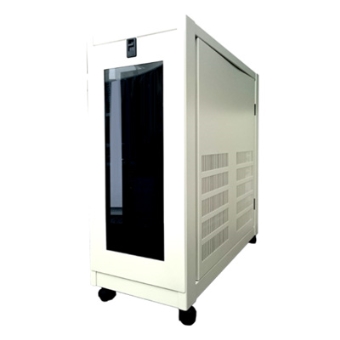

本体価格
