KRONE

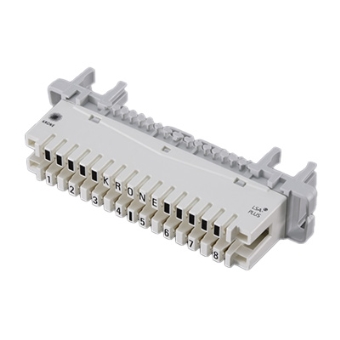

6036-1-005-00 8対切分標準モジュール(1-8)
| 商品名 | 6036-1-005-00 8対切分標準モジュール(1-8) |
|---|---|
| 商品コード | 235-71-00012 |
| 型番 | 6036-1-005-00 |
| メーカー | KRONE |
| 単位 | 個 |
6036-1-005-00
8対切分標準モジュール(1-8)
概要
特長
●通信ケーブル16芯の接続に用いるクイッククリップ方式の端子板です。
●MDF・IDFなどの中継端子板として使用できます。
●クローネ端子として親しまれている LSA-PLUS ブランド品です。
●プロファイルフレーム、バックマウントフレームどちらにも装着できます。専用のSPDやアレスタマガジンを使用すれば、雷サージから回線を保護できます。
環境条件
●使用場所： 屋内
●使用温度・湿度： -20°C ～ +80°C の範囲、90% 以下（結露のないこと）
●保管温度・湿度： -40°C ～ +90°C の範囲、90% 以下（結露のないこと）

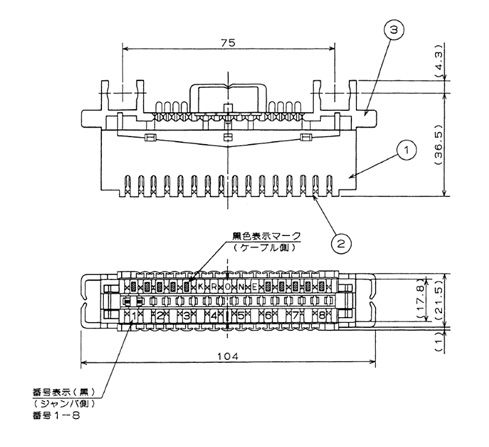

外径寸法図（単位: mm）
①端子部ケース
②コンタクトピン
③クリート部
接続条件
| 接続線数 | ケーブル側：最大 2本 | ジャンパ側：最大 2本 |
|---|---|---|
| 線径（1本接続） | 被覆外径：φ 0.7 ～ 1.6 mm |
導体径：φ 0.4 ～ 0.8 mm（単線） または φ 0.12 mm ×7 ～ 0.32mm ×7（より線） |
| 線径（2本接続） | 被覆外径：φ 0.7 ～ 1.6 mm | 導体径：φ 0.4 ～ 0.65 mm（単線のみ） |
※ 2本接続の場合、同じ種類・同じ線径に限る
