シン コンタクトジョーズ2
ブラック



概要

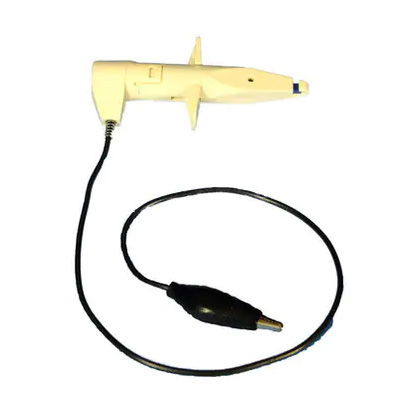

●触針式ジャンパ線導通器：リード線30cm＋みの虫クリップ付き
●配線材の途中より外皮の上から極細の針により内部導体と接続するためのツール
●導体径Φ0.26mm～Φ0.9mmまで対応
●外皮上からワンタッチで導通可能




特長

●配線を確実に保持する構造なので、安定した導通が得られます。
●着脱時に針が曲がらないように接続線に対して二段接続動作としています。
●針は接続線以外の他端子等と接触しないようケースにおおわれています。




用途

テスタ、測定器のプローブとしてご利用いただけます。

●単独使用
通信線路試験：芯線対照、回線切り替え、通話監視等、通信機器試験、電圧測定、 電流測定

●組み込みでの使用
線路試験

●AV製品の修理等のツールとして、計測器製品、精密製品の検査用ツールなど

●カー製品の検査用、修理のツールなど

※ 但し、試験・調整・保守作業等の一時的回路接続に使用します。




仕様

標準適用線材	通信ケーブル用　PE　絶縁軟銅単芯線 外皮径Φ0.56～1.4mm　導体径Φ0.26～0.9mm
定格	DC48V　0.2A
耐圧	DC500V　１分間
寸法	長さ68mm　径13mm
