防水モデル LANケーブルでPoE++（60W）延長 MaxiiCopper Vi2300WP【親機/子機】
| 商品名 | 防水モデル LANケーブルでPoE++（60W）延長 MaxiiCopper Vi2300WP【親機/子機】 |
|---|---|
| 商品コード | ns900356 |
| 型番 | Vi2300WP |
| メーカー | ハイテクインター |

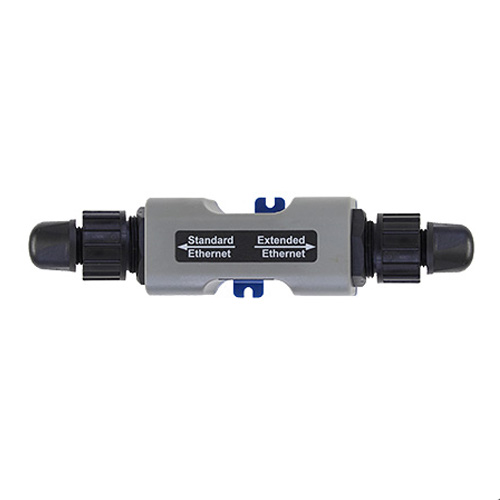

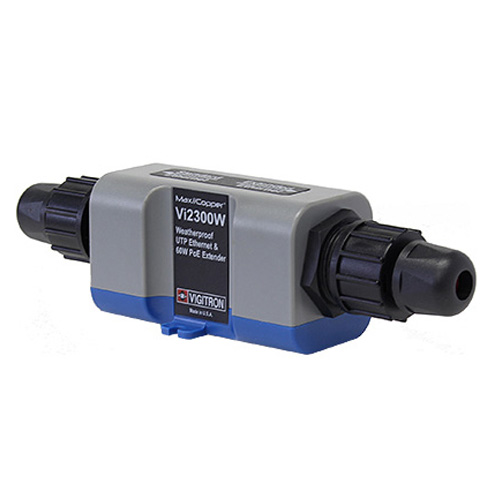

防水モデル LANケーブルでPoE++（60W）延長
MaxiiCopper Vi2300WP【親機/子機】
特長
・MaxiiCopper Vi2300WPは、LANケーブルを利用した、PD（受電側機器）へ最大60W電力給電可能なPoE延長装置です。・本来なら100mまでが限界のLAN伝送距離を、PoEパススルーにより最大900mまで延長します。
さらに、子機に接続されたPDへの電源供給が可能です。

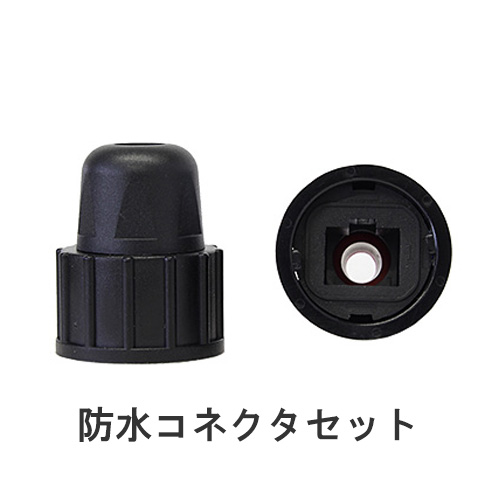

・防水モデル（IP67）で、かつ動作温度が-40～+75℃と広いため、屋外でのLAN延長およびPoE給電に最適です。
・本製品は、LANデータを独自技術によりデジタル信号のまま、信号回復機能を追加して通信するため、従来のアナログ信号に変調するDSL方式やPLC方式よりもノイズに強く、確実な伝送速度※で信頼性の高い通信を可能にします。
※（設置環境により100Mbps、10Mbpsのどちらかの速度で接続）
・さらに伝送遅延は1ms以下と低遅延であり、リアルタイム性を要求される映像や音声の伝送に最適です。
・RoHS指令準拠製品です。
※PoE延長装置（MaxiiCopperシリーズ）を使用した場合には、PoE延長装置自体の電力やケーブルの損失があるためPDの要求電力よりも高い電力を必要とすることがあります。POE給電機器と受電機器の相性問題を解決するための装置が、Vi00026です。
※本製品は従来のVi23xxシリーズ（末尾Aなし）との互換性はありません。
落雷による故障を防ぐために
雷サージは自然災害であり、有償修理となります。
雷サージなどの可能性が考えられる場合、耐障害性の観点から、サージプロテクタ（SPD）を設置し、アースを接続して保護することをおすすめいたします。
動画で見る！PoE延長装置 MaxiiCopperシリーズ
接続構成例
PoE延長：1対複数拠点
PoE延長：1対1拠点
給電距離性能
※最大30W給電 - PoE電圧 56V出力（TR30P-560-03 PoEインジェクタ使用）
最大60W給電 - PoE電圧 52V出力（MaxiiPower Vi2202使用）
（ハイテクインターPoEインジェクタ使用時。市販のPoEハブ等では給電距離性能が大きく異なる場合があります）
※IPカメラ等PD側のLANケーブル長が100ｍの場合の給電距離性能です。LANケーブル長が2ｍの場合、上記の給電電力+1.5～2.5W程度となります。
※上記の給電電力は、PoE延長装置本体の消費電力を差し引いた値です。
利用事例
電源がとれない場所に無線アクセスポイントを設置
発電所構内サーバ室から発電設備フロアにPoE延長。
LANケーブルで最大900m延長可能！
500m時点で26W給電可能なので、現場に電源がなくても802.11atの無線アクセスポイントの設置が可能です。
＞＞ 【導入事例】PoE延長で電源問題を解決！発電設備フロアに無線アクセスポイントを設置
バーチャルショールーム”CONNECT”
＞＞ 発電所・工場 構内製品比較
PoE製品比較
このようなお客様に最適なソリューションです。
■ 優れた特徴
・端末への電源配線が難しい場所に設置したい。
・100mを超える距離で拠点間通信が必要な場所に設置したい。
・屋外で使用したいため防水モデルを導入したい。
製品仕様
| 製品名 | MaxiiCopper Vi2300WP | |
| 商品コード | 172-VG-017 | |
| 規格 | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3af/at Power over Ethernet |
|
| 伝送方式 | メーカー独自方式 | |
| 伝送速度※1 | 10/100Mbps※1 | |
| 使用周波数帯域 | 100BASE-TX：約0～60MHz 10BASE-T：約0～6MHz |
|
| 最大フレーム長 | 9600byte（VLAN Tag含む） | |

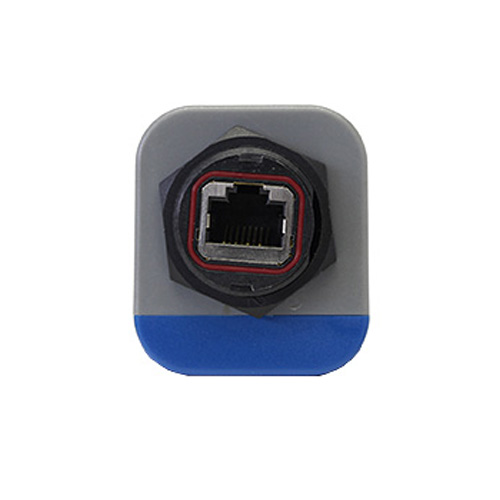

| インタフェース | 10/100BASE-T ポート |
■RJ-45 x1 ・10BASE-T（Full Duplex） or 100BASE-TX（Full Duplex） |
| Extended Ethernetポート |
||
| 使用可能ケーブル | Cat5以上 | |
| 入力電力（PoE延長時） | 最大74W | |
| 寸法 | （W）47 x（H）40 x（D）173 mm（突起部含まず） | |
| 重量 | 227g | |
| 電源 | PoE（PoE延長で使用する場合） | |
| 消費電力 | 1.5W（最大） | |
| 動作温度 | -40～+75℃ | |
| 動作湿度 | 0～95%（結露なきこと） | |
| 保存温度 | -40～+80℃ | |
| 防水・防塵性能 | IP67 | |
| 認定 | FCC Class B, VCCI classA, RoHS, CE Marking, WEEE EN 5502:2006+A1:2007 EN 61000-3-3:2008, EN 61000-3-2:2006+A1:2009+A2:2009 EN 55024:1998+A1:2001+A2:2003 |
|
| 製品保証期間 | 3年間 | |
※1：伝送速度は、使用するLANケーブルの長さによって自動で切り替わります。接続端末の速度設定は、オートネゴシエーションでお使いください。（固定速度設定はサポートしておりません）
※2：PoE++とは、概ね最大消費電力60Wで動作するPDへのPoEをさします。
スペック
■ 防水・防塵性能：IP67■ 動作温度：-40～+75℃
■ 最大供給電力：60W
■ 伝送速度：10Mbps/100Mbps ※自動切替
