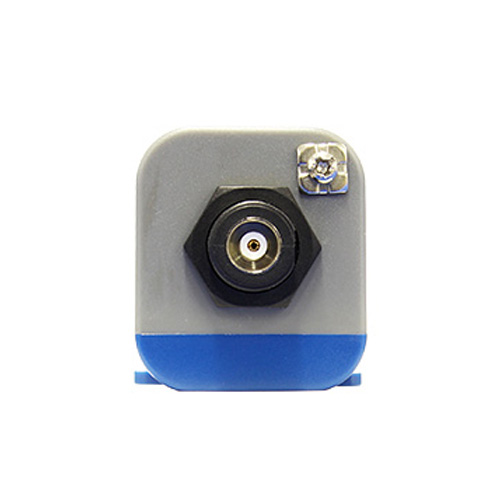

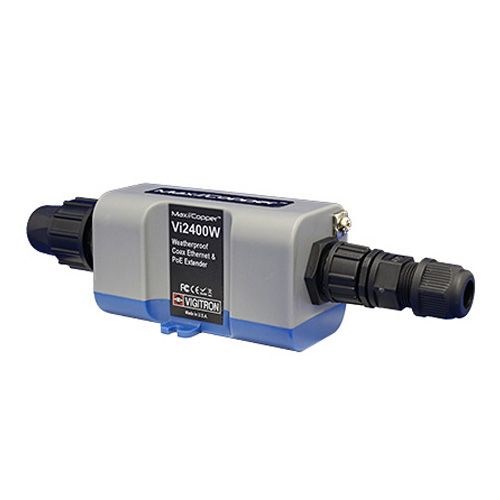

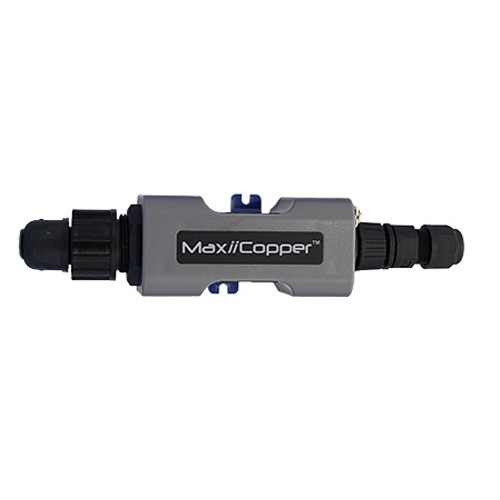

防水モデル 同軸ケーブルでPoE+延長 MaxiiCopper Vi2400WP【子機専用】
| 商品名 | 防水モデル 同軸ケーブルでPoE+延長 MaxiiCopper Vi2400WP【子機専用】 |
|---|---|
| 商品コード | ns900354 |
| 型番 | Vi2400WP |
| メーカー | ハイテクインター |
防水モデル 同軸ケーブルでPoE+延長
MaxiiCopper Vi2400WP【子機専用】
特長
・MaxiiCopper Vi2400WPは、同軸ケーブルを利用した、PD（受電側機器）へ最大25.5W電力給電可能なPoE延長装置です。・本来なら100mまでが限界のLAN伝送距離を、PoEパススルーにより最大900mまで延長します。さらに、子機に接続されたPDへの電源供給が可能です。
・防水モデル（IP67）で、かつ動作温度が-40～+75℃と広いため、屋外でのLAN延長およびPoE給電に最適です。
・本製品は子機（Master/Remote）専用機となっており、対向の親機（Local）には以下の機器をご使用ください。
親機：Vi2401A、Vi2404A、Vi2408A、Vi2416A、Vi2601、Vi2608、Vi2616
・本製品は、LANデータを独自技術によりデジタル信号のまま、信号回復機能を追加して通信するため、従来のアナログ信号に変調するDSL方式やPLC方式よりもノイズに強く、確実な伝送速度※で信頼性の高い通信を可能にします。
※（設置環境により100Mbps、10Mbpsのどちらかの速度で接続）
・さらに伝送遅延は1ms以下と低遅延であり、リアルタイム性を要求される映像や音声の伝送に最適です。
・RoHS指令準拠製品です。
※使用する同軸ケーブルの外部導体は接地しないでください。また、他の導体と接触させないでください。電流がループして誤動作する恐れがあります。
※PoE延長装置（MaxiiCopperシリーズ）を使用した場合には、PoE延長装置自体の電力やケーブルの損失があるためPDの要求電力よりも高い電力を必要とすることがあります。POE給電機器と受電機器の相性問題を解決するための装置が、Vi00026です。
※本製品は、施工時にはんだ付けの工程がございます。
※本製品は従来のVi24xxシリーズ（末尾Aなし）との互換性はありません。
落雷による故障を防ぐために
雷サージは自然災害であり、有償修理となります。
雷サージなどの可能性が考えられる場合、耐障害性の観点から、サージプロテクタ（SPD）を設置し、アースを接続して保護することをおすすめいたします。
動画で見る！PoE延長装置 MaxiiCopperシリーズ
接続構成例

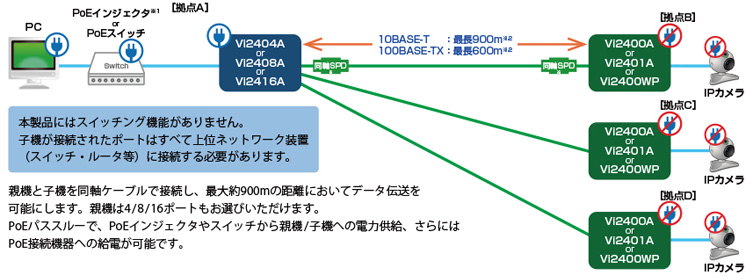

PoE延長：1対複数拠点

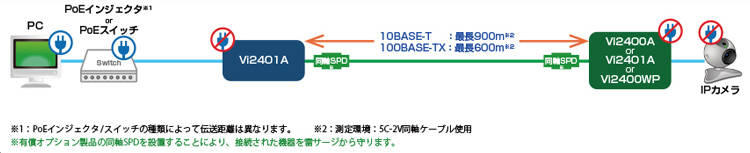

PoE延長：1対1拠点

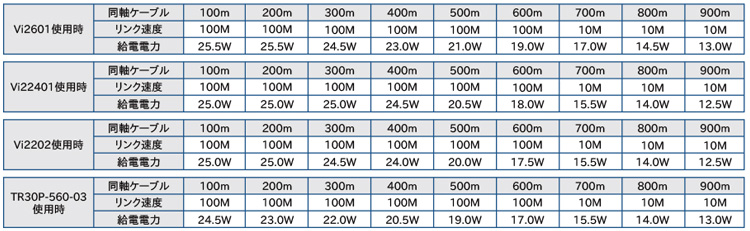

給電距離性能
※ハイテクインターPoEインジェクタ使用時。市販のPoEハブ等では給電距離性能が大きく異なる場合があります。
※PD（受電側機器）側/PSE（給電側機器）側のLANケーブル長が2ｍの場合の給電距離性能です。
※上記の給電電力は、PoE延長装置本体の消費電力を差し引いた値です。
製品比較
PoE製品比較
このようなお客様に最適なソリューションです。
■ 優れた特徴
・端末への電源配線が難しい場所に設置したい。
・100mを超える距離で拠点間通信が必要な場所に設置したい。
・屋外で使用したいため防水モデルを導入したい。
製品仕様
| 製品名 | MaxiiCopper Vi2400WP | |
| 商品コード | 173-VG-014 | |
| 伝送方式 | メーカー独自方式 | |
| 規格 | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3af/at：PoE |
|
| 伝送速度※1 | 10/100Mbps※1 | |
| 使用周波数帯域 | 100BASE-T ：約0～125MHz 10BASE-T ：約0～12.5MHz |
|
| 最大フレーム長 | 5063byte（VLAN Tag含む） | |
| インタフェース | 10/100BASE-T Ethernetポート |
■RJ-45 ・10BASE-T（Full Duplex） or 100BASE-TX（Full Duplex） ・オートMDI /MDI-X対応 |
| 同軸Extended Ethernetポート |
■BNC（メス） ・10BASE-T（Full Duplex） or 100BASE-TX（Full Duplex） ・インピーダンス75Ω |
|
| サージ保護 | 6kV | |
| 防水・防塵性能 | IP67 | |
| 設定 | 無し（子機専用機器） | |
| 接続可能PD端末 | 25.5W以下（IEEE802.3af/at） | |
| 入力電力 | 最大37W | |
| 寸法 | （W）83 x（H）46 x（D）40 mm（突起部含まず） （W）175 x（H）46 x（D）40 mm（LAN、同軸防水コネクタ含む） |
|
| 重量 | 254g（LAN、同軸防水コネクタ含む） | |
| 電源 | PoE | |
| 消費電力 | 1.8W（最大） | |
| 動作温度 | -40～+75℃ | |
| 動作湿度 | 0～95%（結露なきこと） | |
| 保存温度 | -40～+80℃ | |
| 認定 | VCCI classA, RoHS, CE Marking, WEEE, FCC part15 | |
| 製品保証期間 | 3年間 | |
| 付属品 | ■LAN防水コネクタセット x1 ■同軸防水コネクタセット x1 |
|
※1：伝送速度は、使用するLANケーブルの長さによって自動で切り替わります。
※2：Vi2400WPはMaster設定に固定されています。また、Vi2400WP同士では使用できません。対向装置には、Vi2401A、Vi2404A、Vi2408A、Vi2416A、Vi2601、Vi2608、Vi2616を使用してください。
スペック
■ 防水・防塵性能：IP67■ 動作温度：-40～+75℃
■ 最大供給電力：25.5W
■ 伝送速度：10Mbps/100Mbps ※自動切替
