同軸ケーブルでPoE（+）延長

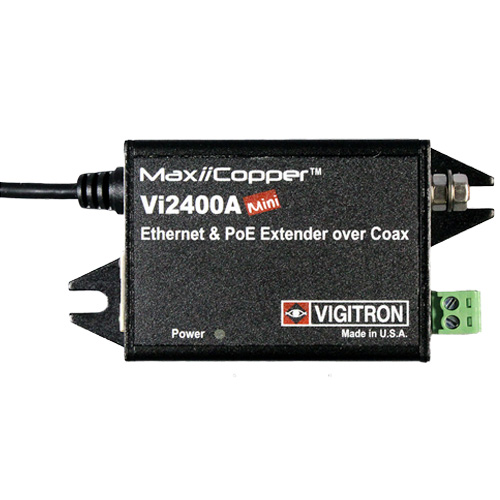

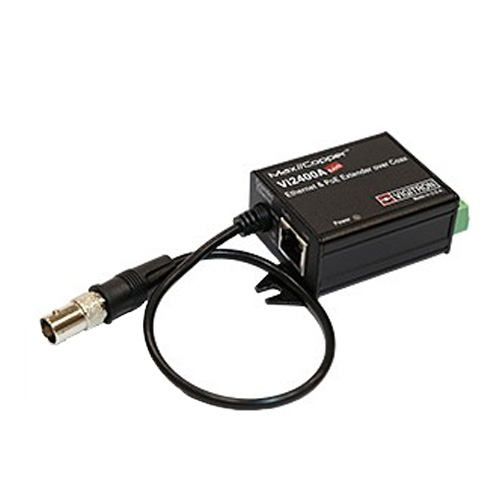

MaxiiCopper Vi2400Aシリーズ



特長

・MaxiiCopper Vi2400Aシリーズは、同軸ケーブルを利用してPoE（+）の伝送距離を延長する装置です。
コンパクトな筐体で-40～+75℃の広い動作温度を実現しました。

・5C-2V同軸ケーブルでイーサネットの伝送が可能で、PoEパススルーにより最大900mまで延長します。
さらに、子機に接続されたPoE端末への電源供給が可能です。

・本体にACアダプタを接続することでデータ伝送だけのLAN延長装置としてもお使いいただけます。（LAN延長：最長1500m）

・本製品は、LANデータを独自技術によりデジタル信号のまま、信号回復機能を追加して通信するため、従来のアナログ信号に変調するDSL方式やPLC方式よりもノイズに強く、確実な伝送速度※で信頼性の高い通信を可能にします。
※（設置環境により100Mbps、10Mbpsのどちらかの速度で接続）

・さらに伝送遅延は1ms以下と低遅延であり、リアルタイム性を要求される映像や音声の伝送に最適です。

・RoHS指令10物質準拠製品です。

※Vi2400AはMaster設定に固定されています。また、Vi2400A同士では使用できません。対向装置には、Vi2401A, 2404A, 2408A, 2416Aを使用してください。
※使用する同軸ケーブルの外部導体は接地しないでください。また、他の導体と接触させないでください。電流がループして誤動作する恐れがあります。
※PoE延長装置（MaxiiCopperシリーズ）を使用した場合には、PoE延長装置自体の電力やケーブルの損失があるためPDの要求電力よりも高い電力を必要とすることがあります。POE給電機器と受電機器の相性問題を解決するための装置が、Vi00026です。

※本製品は従来のVi24xxシリーズ（末尾Aなし）との互換性はありません。


落雷による故障を防ぐために

---

雷サージは自然災害であり、有償修理となります。
雷サージなどの可能性が考えられる場合、耐障害性の観点から、サージプロテクタ（SPD）を設置し、アースを接続して保護することをおすすめいたします。



動画で見る！PoE延長装置　MaxiiCopperシリーズ



動画で見る！PoE延長装置 ケーブル接続検証



接続構成例

PoE延長：1対複数拠点

---

PoE延長：1対1拠点

---

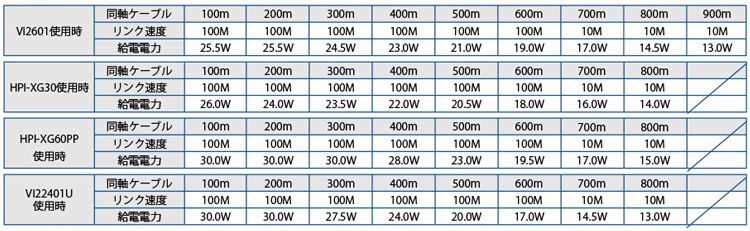

給電距離性能

※ハイテクインターPoEインジェクタ使用時。市販のPoEハブ等では給電距離性能が大きく異なる場合があります。
※PD（受電側機器）側/PSE（給電側機器）側のLANケーブル長が2ｍの場合の給電距離性能です。
※上記の給電電力は、PoE延長装置本体の消費電力を差し引いた値です。

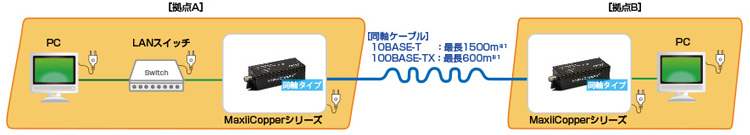

LAN延長（同軸ケーブル）

ACアダプタを使用する場合

---



PoEインジェクタ or PoEスイッチおよびPoEスプリッタを使用する場合

---

■ 測定環境
5C-2V同軸ケーブル使用

■ 機器設定内容
・Vi2401A
PSE側：スライドスイッチ Local, DIPスイッチ Off（Slave）
PD側：スライドスイッチ Remote, DIPスイッチ On（Master）



LAｎ延長（同軸ケーブル）

【導入事例】同軸ケーブルを利用してアナログカメラをIPカメラに置き換え。低コスト/短期間で監視カメラ映像伝送システムを構築！



製品比較

PoE製品比較

このようなお客様に最適なソリューションです。

---

■ 優れた特徴
・端末への電源配線が難しい場所に設置したい。
・100mを超える距離で拠点間通信が必要な場所に設置したい。
・温度条件が厳しい場所で利用したい。
・設置スペースの確保が難しい場所で利用したい。
・メガピクセルカメラの映像伝送で利用したい。



想定される導入先



製品仕様

製品名		Vi2400A【子機専用】	Vi2401A【親機/子機】
商品コード		173-VG-005	173-VG-006
伝送方式		メーカー独自方式
伝送速度※1		10/100Mbps
使用周波数帯域	100BASE-TX	約0～125MHz
	10BASE-T	約0～12.5MHz
最大フレーム長		5063byte（VLAN Tag含む）

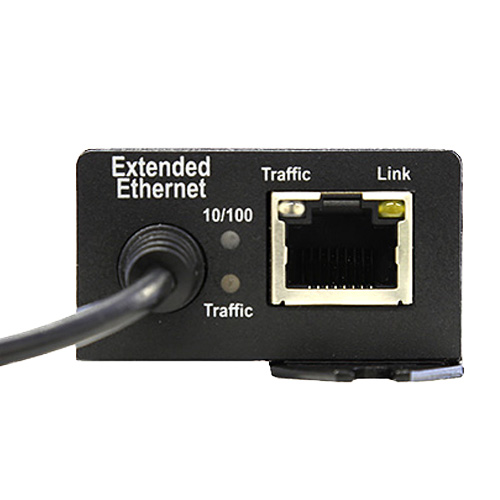

インタフェース	10/100BASE-TX ポート	■RJ-45 x1 ・10BASE-T（全二重）/100BASE-TX（全二重） ・オートMDI/MDI-X対応
	同軸Extended Ethernetポート	■BNC x1 ・10BASE-T（全二重）/100BASE-TX（全二重） ※自動認識
設定※3	DIPスイッチ	なし（Master、Remote固定）	Master/Slave
	スライドスイッチ		Remote/Local
インピーダンス		75Ω
接続可能PD端末（PoE延長時）		25.5W以下（IEEE802.3af/at）
入力電力（PoE延長時）		37W（最大）
寸法（突起部含まず）		（W）44 x（H）25 x（D）50 mm	（W）40 x（H）30 x（D）95 mm
重量（本体のみ）		86g	126g
筐体		アルミニウム

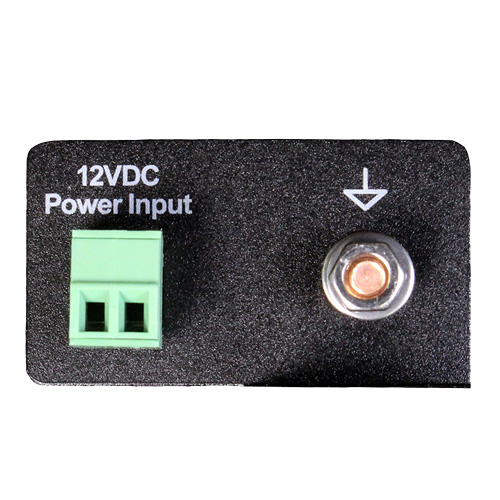

電源		・DC12V※2 （LAN延長で使用する場合） ・PoE入力（PoE延長で使用する場合）
消費電力（最大）		1.8W	2.5W
動作温度		-40～+75℃
動作湿度		0～95%（結露なきこと）
保存温度		-40～+80℃
認定		VCCI classA, RoHS10物質, CE Marking, WEEE
製品保証期間		3年間
付属品		■電源コネクタ x1	－

※1：伝送速度は、使用するLANケーブルの長さによって自動で切り替わります。
※2：ACアダプタのみ使用時は、PoE受電機器（PD）に電力を供給することはできません。ACアダプタを使用する場合は、別売りのオプション品をご使用ください。
※3：Vi2400AはMaster設定に固定されています。また、Vi2400A同士では使用できません。対向装置には、Vi2401A, 2404A, 2408A, 2416AまたはVi2600シリーズを使用してください。



スペック

■ 動作温度：-40～+75℃

■ コンパクト設計

■ 伝送速度
10Mbps/100Mbps　※自動切替

■ PoEパススルー機能によりPoEインジェクタ及びPoEスイッチからの受電・PD機器への給電が可能

■ PoE給電時でも高いスループットを実現。
・100BASE-TX：1,518byte時　最大98.7Mbps
・100BASE-TX：64byte時　最大76.2Mbps

■ PoE給電　最大伝送距離
・リンク速度10Mbps：900m
・リンク速度100Mbps：600m
（5C-2V 同軸ケーブル使用）

■ DC電源（各ACアダプタ）のみの駆動で通常のLAN延長装置として利用可能
・リンク速度10Mbps：1,500m
・リンク速度100Mbps：600m
（5C-2V 同軸ケーブル使用）

■ 設定機能
・DIPスイッチ（速度設定）
・スライドスイッチ（親機/子機）
※スライドスイッチはVi2401Aのみ搭載です。

■ 接続構成
・ポイント－ポイント（Vi2400A / Vi2401A）
・ポイント－マルチポイント
子機：Vi2400A / Vi2401A
親機：Vi2404A / Vi2408A / Vi2416A
※Vi2400A, Vi2401AをLAN延長でご使用の際は、別途ACアダプタをご購入ください。
