コネクタ付光ケーブル

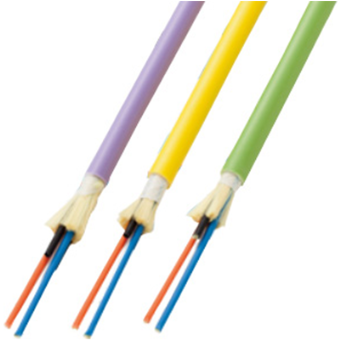

ケーブル外観

低摩擦・耐燃性を有したシース材を使用し、ラック配線等の多条布設による側圧特性を向上した構内配線用コード集合型ケーブルです。

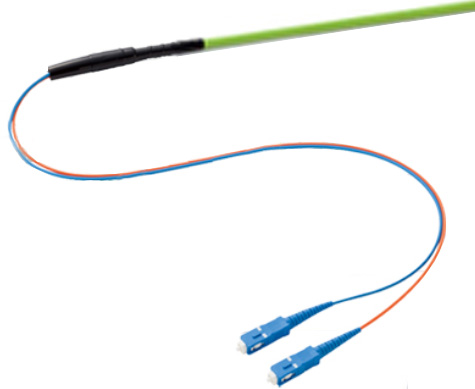

各種コネクタを取り付けたケーブルで、現地でのコネクタ取り付け作業を省略できます。

高強度・低摩擦

高強度特性を有し、側圧が加わった場合、伝送損失増加が生じにくい(当社比)シース材に低摩擦難燃性材料を使用。
ラック配線等の多条布設による側圧特性を向上しました。

難燃性・環境配慮型

JIS C 3665-1一条垂直試験を満足する高難燃仕様。
ケーブル構成材料にハロゲンを含まない材料を使用しています。

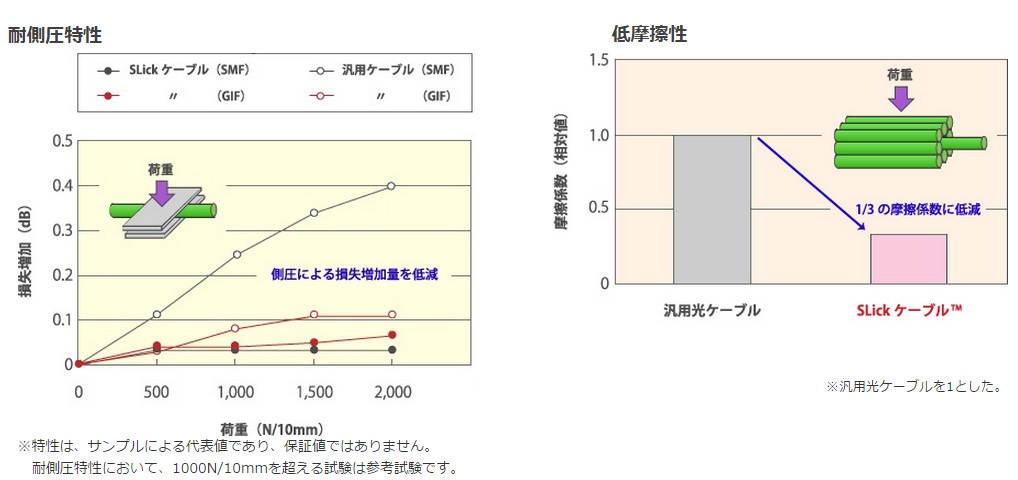

耐側圧特性・低摩擦性

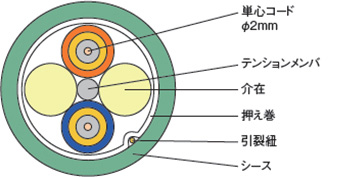

構造

(光ファイバ)
●シングルモード（SM型）
　型名：SMEB/LWP
　準拠規格：IUT-T G.657.A1　ITU-T G.652.D　OS1準拠

●マルチモード（GI型）
　型名：EB1G　
　準拠規格：IEC60793-2-10A1a.1　OM2準拠
　型名：G50EX　　準拠規格：60793-2-10A1a.2　OM3準拠

(光コード)
・心数 1～4心
・標準外径 2.0 mm

（光ケーブル）
・テンションメンバ FRP
・シース 耐燃性ポリオレフィン
・標準外径 7.0 mm
・概算質量 40 kg/km

特性

許容張力
コード部：60 N、ケーブル部：800 N

許容曲げ半径（固定時）
コード部：15 mm、ケーブル部：70 mm

仕様

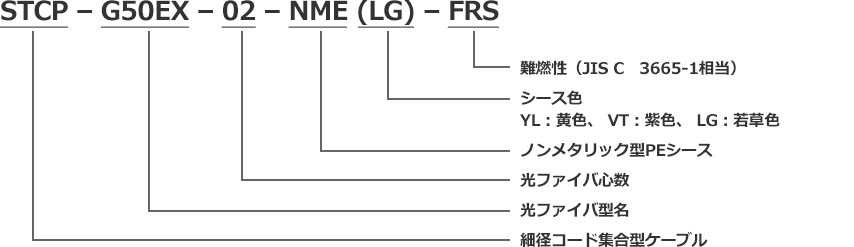

型名
