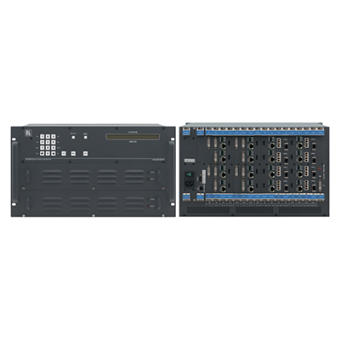

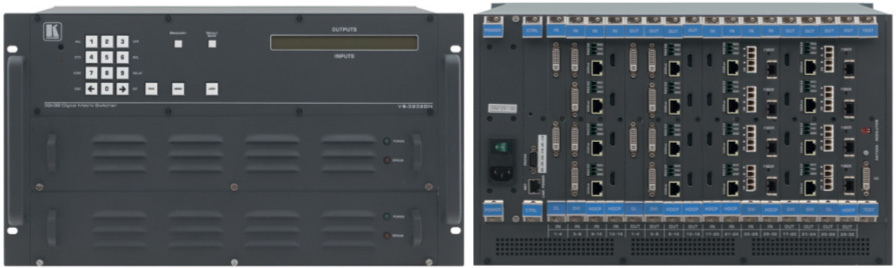

VS -3232DNは、DVIおよびHDMI信号用の高性能デジタルマトリックススイッチャー本体シャーシです。各種入出力モジュールを4入力および4出力単位で増設して、最大32x32のマトリックススイッチャーを構成することができます。本体には電源、コントロールモジュール、マトリックス内の各入出力をモニターしてテスト可能なテストモジュールが内蔵されています。

VS-3232DNの特長

・最大データ転送レート -10.2Gbps (各映像信号系統につき、最大3.4Gbps)

・HDTV互換

・HDCP準拠 -HDCP対応モジュールを使用した場合

・HDMIサポート -HDMI圧縮音声チャンネルにも対応

・DGKat™ 対応 -Kramerの独自技術であるツイスト･ペア･ケーブル伝送方式により、TMDS、制御、通信の各信号を統合

・Kramer Equalization & re-Klocking™ 技術 -より長い伝送距離を実現するデジタル信号復元技術

・Optional Fast Switching Support -For fraction of a second switching.

・モジュラー構成で容易に構成可能なプラットフォーム -4単位で4x4から32x32まで各モジュールを組み合わせた構成が可能

・Available Modules -DVI, HDMI, HDCP, Dual Link DVI, HDMI over Fiber, DVI over Fiber, DGKat (HDMI over twisted pair).

・EDID キャプチャ -ディスプレイ機器からEDIDをキャプチャして保存可能

・Protocol 3000 Support. -Protocol3000サポート

・Flexible Configuration -To disable HDCP support and convert between HDMI and DVI.

・制御機能 -フロントパネル制御、IRリモートコントローラー、RS-232(K-Router™ Windows(R)ソフトウェア)、Ethernet

・誤操作防止のフロントパネルロック機能

・TAKEボタン -同時に複数のスイッチングを実行可能

・メモリー機能 -複数のスイッチングをプリセットとして保存、必要に応じて呼び出し実行可能

・内蔵テストパターンモジュール -4種類の解像度のテストパターンを利用可能

・内臓モニターポート

・オプションのリダンダント電源ユニット -PS-1DN ホットスワップが可能

・電源 -100V AC

・標準19インチラックマウントサイズ -6U、ラックマウント用“Ears” 付属

・サイズ-Standard 19" (6U).

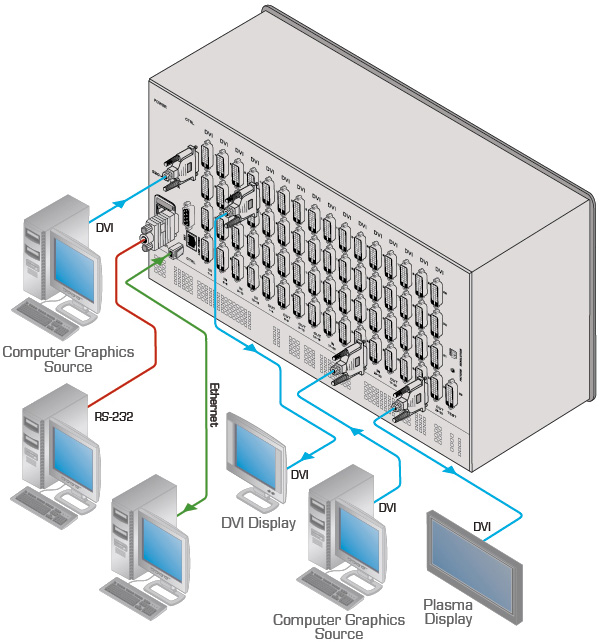

接続イメージ
