Nitto Powered by Panduit キャビネットシステム「FSNAコアネットワークタイプ」

商品名	Nitto Powered by Panduit キャビネットシステム「FSNAコアネットワークタイプ」
商品コード	ns900188
メーカー	日東工業

お問い合わせはこちら

「独創的なコンセプト×日本品質」が生み出す

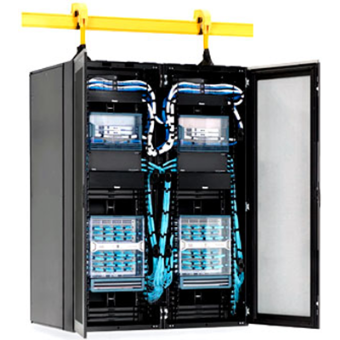

データセンター向けのラックソリューション

日東工業　パンドウイット

その両社が運用性・拡張性の高いデータセンタープラットフォーム実現の切り札となる『コアネットワークラック』を共同開発し市場に投入されました。
国内ラックメーカー日東工業と、データセンターの運用やケーブリングのノウハウを持つパンドウイットコーポレーション日本支社。

PanduitのDNAを継承

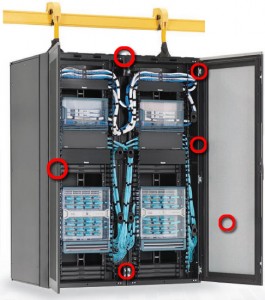

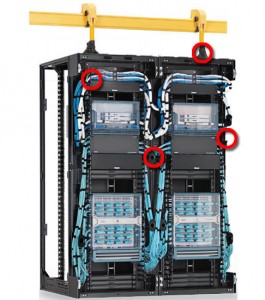

快適なアクセス性と圧倒的な収容力によるマネージメント性

“のせる”“つなぐ”“まもる”“つかう”、そして“かえる”を徹底的に追求したフレームデザインと独立式サイドパネルの採用により、全てのデータセンターユーザーに高い運用性とアクセス性をもたらします。
圧倒的なケーブル収容力と豊富なマネージメントオプションとの組み合わせは、MDF から大型ネットワーク機器まで幅広い用途で安定した運用を実現できます。

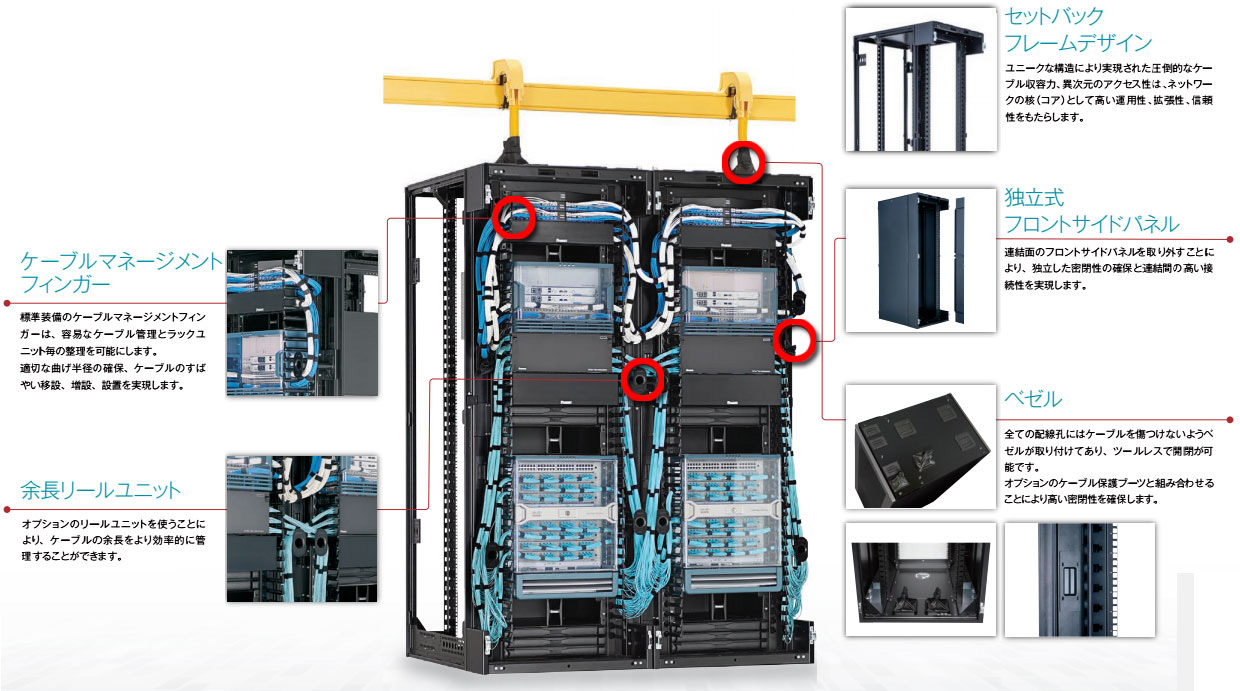

ケーブルマネージメントフィンガー

標準装備のケーブルマネージメントフィンガーは、容易なケーブル管理とラックユニット毎の整理を可能にします。適切な曲げ半径の確保、ケーブルのすばやい移設、増設、設置を実現します。

余長リールユニット

オプションのリールユニットを使うことにより、ケーブルの余長をより効率的に管理することができます。

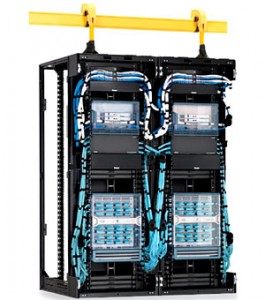

セットバックフレームデザイン

ユニークな構造により実現された圧倒的なケーブル収容力、異次元のアクセス性は、ネットワークの核（コア）として高い運用性、拡張性、信頼性をもたらします。

独立式フロントサイドパネル

連結面のフロントサイドパネルを取り外すことにより、独立した密閉性の確保と連結間の高い接続性を実現します。

ベゼル

全ての配線孔にはケーブルを傷つけないようベゼルが取り付けてあり、ツールレスで開閉が可能です。
オプションのケーブル保護ブーツと組み合わせることにより高い密閉性を確保します。

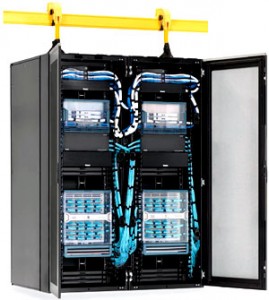

データセンターを知り尽くしたPanduitの完全プロデュース

核（コア）としての機能、運用、熱効率を徹底的に追及して
導き出されたワイド 800mm デザイン

セットバックフレーム構造は、大量のケーブルを効率的に管理することができ、ほかに類を見ないアクセススペースが運用の効率を向上させます。
また、パンドウイットが持つ豊富な熱対策ソリューションとの高い互換性により空調効率の最大化と機器の安定稼動が実現します。

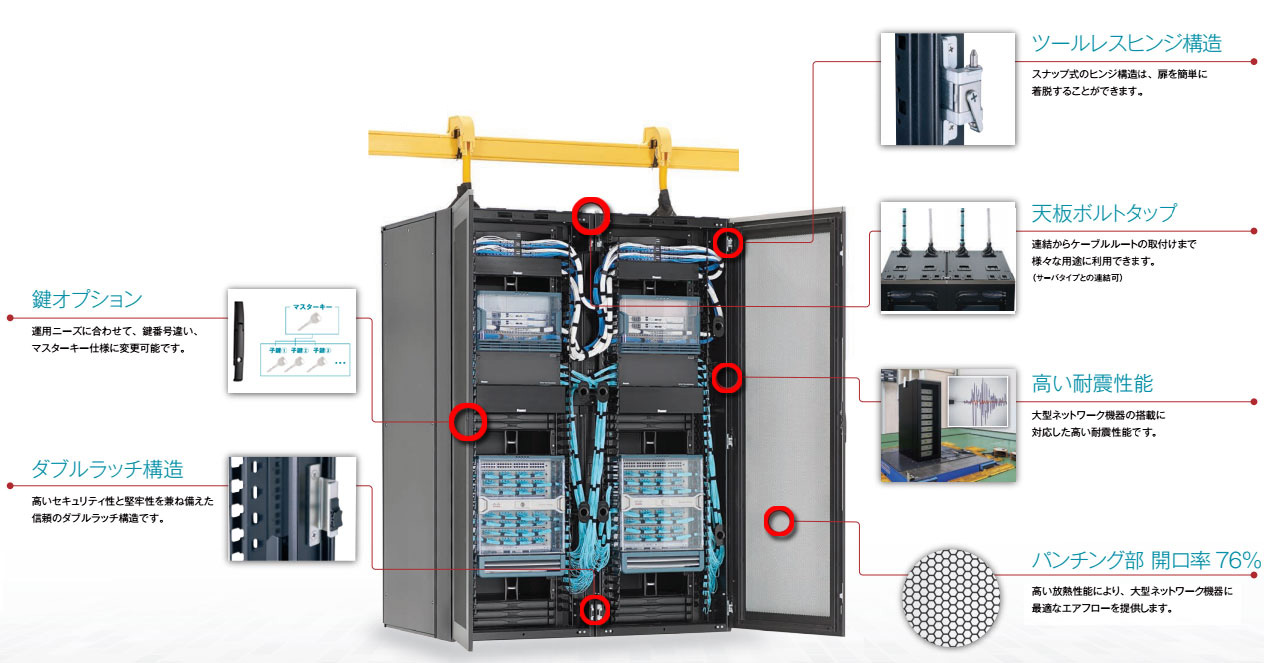

鍵オプション

運用ニーズに合わせて、鍵番号違い、マスターキー仕様に変更可能です。

ダブルラッチ構造

高いセキュリティ性と堅牢性を兼ね備えた信頼のダブルダッチ構造です。

ツールレスヒンジ構造

スナップ式のヒンジ構造は、扉を簡単に着脱することができます。

天板ボルトタップ

連結からケーブルルートの取り付けまで様々な用途に利用できます。（サーバータイプとの連結可）

高い耐震性能

大型ネットワーク機器の搭載に対応した高い耐震性能です。

パンチング部開口率76％

高い放熱性能により、大型ネットワーク機器に最適なエアフローを提供します。

Interop TOKYO 2016 ShowNet準グランプリ受賞

ShowNet Awardにおいてパンドウイット・日東工業が準グランプリを受賞

「ShowNet」とは、本イベントの会期中、会場内からインターネットに接続するためのネットワークを構築するプロジェクトの名称です。
ShowNetは出展ブース、来場者、カンファレンス会場などにインターネットへの接続性を提供します。
また、単にネットワークの接続性を提供するだけではなく、2年後、3年後、さらに先に浸透するであろう技術を先駆けて挑戦し、「ネットワークの未来像」を示します。
現段階での課題となる相互接続性の検証や、未来像に向けた課題の克服に向けたチャレンジが行われるのもこのShowNetの大きな目的です。
ネットワークの開通準備で物理層に時間が掛かるのは時代遅れ！
ファイバー、物理 ≠デリケート、専門工事等。ユーザーが簡単に自分で構築できてしまう時代！

FSNA コアネットワークタイプ

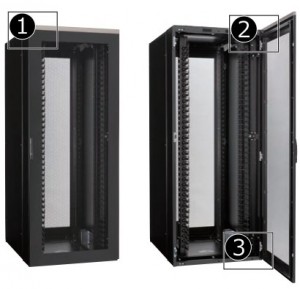

「FSNA110-820EKN」高密度ケーブル管理と機器の熱管理に最適なコアネットワークタイプ

許容荷重（静荷重）	1000kg
耐震荷重	兵庫県南部地震波100%（818gal）：500kg※1 NEBS Zone3（1108gal）　　　　：400kg※1

※1　代表機種（FSNA110-822EKN）のメーカー搭載条件による試験結果です。
機種・仕様（組替仕様、オプション追加）・搭載条件（重心の位置）・設置環境などにより搭載可能質量が異なります。
NEBSの耐震試験は水平方向のみ実施しています。

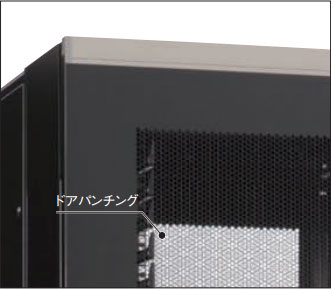

ドア部
ドアパンチングは76％の高開口率で、優れた通気性を実現しています。

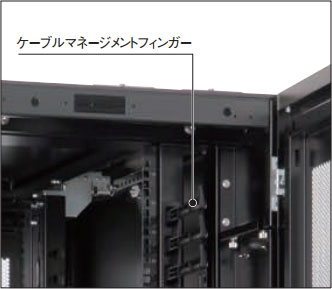

ケーブルマネージメントフィンガー
付属のケーブルマネージメントフィンガーにより、容易なケーブリング管理とラックユニット毎の整理を可能にします。

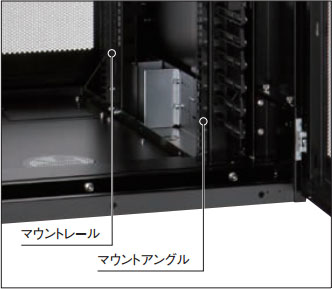

マウントレール・マウントアングル
ケージナット対応のマウントアングルを前後に装備しています。

仕様（単位mm）

品名記号		パネル取付有効スペース	外形寸法			製品質量（kg）
ブラック塗装	ペールホワイト塗装	EIA（タテ）	W（ヨコ）	H（タテ）	D（奥行き）	製品質量（kg）
FSNA110-820EKN	FSNA110-820EN	42U	800	2,000	1,117	163
FSNA110-822EKN	FSNA110-822EN	46U	800	2,200	1,117	171

※奥行き1217mmのタイプもございますので、別途ご相談下さい。

	仕様	鍵対応（キーNo.N200）※2
ドア	換気口（六角穴）	ハンドル（標準装備）
側板	ねじ止め	コインロック（標準装備）
背面ドア	換気口（六角穴）	ハンドル（標準装備）
天井板	天井連結用穴付き	―
