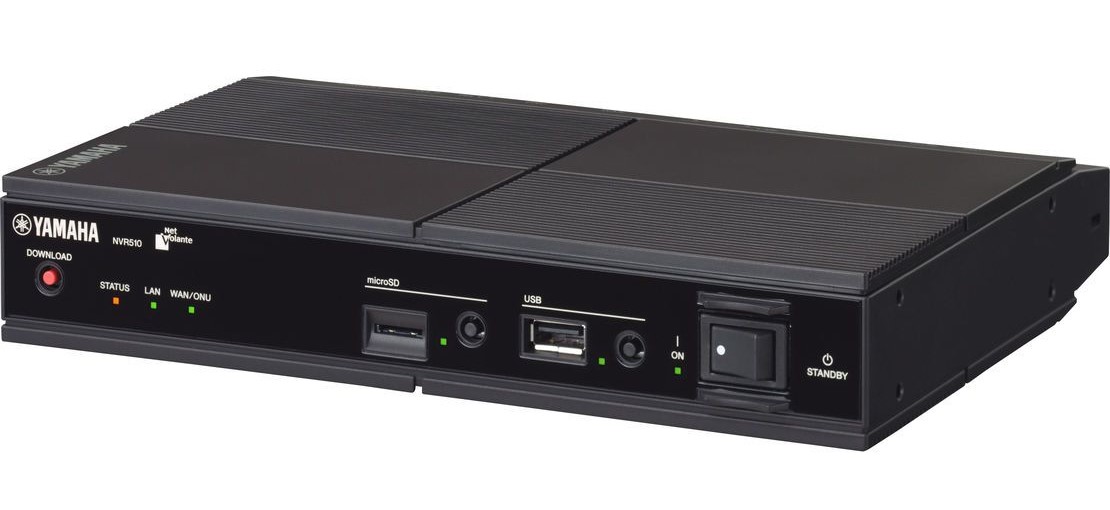

NVR510
ギガアクセスVoIPルーター



特長



小型ONU対応 次世代オールインワンVoIPルーター

●小型ONU対応
●多彩なVoIP機能
●使いやすさを追求した新Web
●GUIを搭載 基本性能の向上
●YNOエージェント機能対応




小型ONU対応

ひかり電話および小型ONUに対応しているため別途VoIPアダプターやONUを用意することなく、1台でオフィスのネットワーク環境構築することができ、省スペース化と省電力化を実現します。

※小型ONUは東日本電信電話株式会社の提供する光回線終端装置のことです。

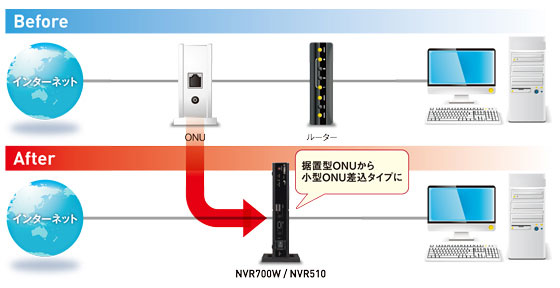

小型ONUによる省スペース化



多彩なVoIP機能

ネットボランチ電話番号を利用したインターネット電話機能や、機器単体でも実現可能な内線VoIPの利用に加え、外部サービスとの連携も可能です。東日本電信電話株式会社/西日本電信電話株式会社の提供するフレッツ光ネクストの「ひかり電話」や、楽天コミュニケーションズ株式会社の提供するVoIPサービス等にも対応しています。

※外部サービスへの対応状況は、順次「技術情報（RTpro）サイト」にて公開します。

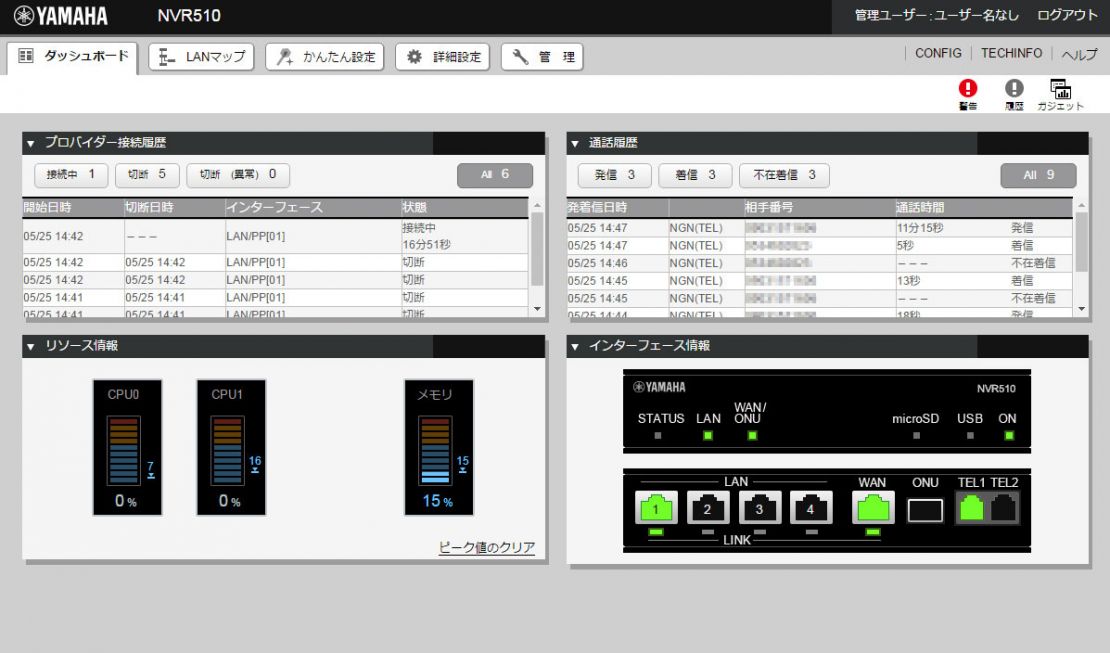

使いやすさを追求した新Web GUIを搭載

電話機能などを新Web GUIから設定・管理することができます。ダッシュボード機能のガジェットには、新たにプロバイダー接続履歴と通信履歴を追加、加えて「LANマップ」を使ったヤマハスイッチ『SWXシリーズ』やヤマハ無線LANアクセスポイント『WLXシリーズ』などのネットワーク機器連携による「LANの見える化」に対応しました。



基本性能の向上

現行モデルのNVR500に比べ、大幅な性能向上を実現しました。LAN間でのスループットは1Gbit/sから2Gbit/sへ、NATセッション数は4,096から65,534へと大幅に向上し、近年のWebアプリケーションに見られるセッション数の増加にも対応しています。
また、多様な環境でのご利用を想定し、対応環境温度の上限も40℃から45℃へ向上しました。
L2TP/IPsec(スマートフォン連携)に対応し、スマートフォンなどに搭載されているL2TPクライアントからインターネット越しにヤマハルーター配下のプライベートネットワーク内の端末とのセキュアな通信を可能にします。

※小型ONU搭載時の動作環境条件は、順次「技術情報（RTpro）サイト」にて公開します。



YNOエージェント機能対応

YNOエージェント機能に対応。「Yamaha Network Organizer (YNO)」で遠隔管理することができます。

「Yamaha Network Organizer (YNO)」とは、ヤマハのネットワーク機器の監視・管理を、クラウドベースで実現するネットワーク統合管理サービスです。ご利用いただくことで、ヤマハネットワーク機器の監視・管理の負担を少なくし、より効率よく、さらにはトラブルにも強い機器管理を実現します。

詳しくは「Yamaha Network Organizer (YNO)」製品情報をご確認ください。




仕様

インターフェース数

メモリー

Flash ROM	32MB（ファームウェア：1組, コンフィグ：5組/履歴機能あり）
RAM	256MB

性能

内蔵L2スイッチ機能	-
閉域網サービス用機能	タグVLAN, IPv6マルチキャスト（MLDv1, MLDv2, MLDプロキシ）
タグVLAN（IEEE 802.1Q）	LANごとに32ID
PPPoEセッション数	5

対応回線およびサービス網

対応回線およびサービス網 （※1）（※2）	FTTH（光ファイバー）, ADSL, CATV, ATM回線, IP-VPN網, 広域イーサネット網, 携帯電話網, データコネクト

IPv4接続形式

IPv4接続形式	ネイティブ, トンネル, DHCP, PPPoE

IPv6接続形式

IPv6接続形式	ネイティブ, トンネル, RAプロキシ, DHCPv6-PD, PPPoE, IPoE

ルーティング

ルーティング対象プロトコル	IPv4, IPv6
IPv4ルーティングプロトコル	RIP, RIP2
IPv6ルーティングプロトコル	RIPng
経路エントリー数	10,000 （※5）
OSPFネイバー数	-
OSPF経路数	-
BGP4ピア数	-
BGP4経路数	-

データ圧縮

データ圧縮	CCP（Stac LZS）, VJC

スループット

スループット	最大2.0Gbit/s （※6）
IPsecスループット	-

VPN対地数

合計	4
IPsec	-
L2TP/IPsec	4
L2TPv3	-
PPTP	4
マルチポイントトンネル	-

VPN機能

VPN機能	IKEv2/IPsecリモートアクセス（PSK）（※7）, PPTP（VPN機能）＋RC4（暗号機能） （※8）, L2TP/IPsec, IPIPトンネル

NAT

QoS

QoS機能（制御方式）	優先制御, 帯域検出機能, 負荷通知機能
QoS機能（分類方式）	IPアドレス, プロトコル, ポート番号
QoS機能（網側QoS機能との連携）	-

セキュリティー

バックアップ

バックアップ機能	-
IP keepalive対地数	100 （※11）

管理／設定

その他機能

拡張機能

拡張機能	Luaスクリプト

SIP接続機能

SIP接続機能	VoIPの同時接続数：6, データコネクトの対地数：4

電話機能

ハードウェア

仕様対象ファームウェア

仕様対象ファームウェア	Rev.15.01.25 (※24)

（※1）ADSL、CATV、FTTH（光ファイバー）等の回線との接続には、別途ADSLモデム、ケーブルモデムまたはメディアコンバーターが必要です。ATM 回線との接続には、ATM-TAが別途必要です。また、複数のパソコンでの使用を認めていないプロバイダもありますので、 契約内容をご確認ください。

（※2）データコネクトは、東日本通信電話株式会社および西日本通信電話株式会社の登録商標です。

（※3）全てのUSBメモリーの動作を保証するものではありません。USBハブは利用できません。動作確認済みのUSBデータ通信端末は技術情報(RTpro)サイトに掲載しています。

（※4）別売りの RJ-45 コンソールケーブル「YRC-RJ45C」をご使用ください。

（※5）弊社で動作確認済みの最大値です。

（※6）スループット値は、RFC2544に準じた測定値（NATなし、フィルターなし、双方向）です。

（※7）AndroidとiOS、iPadOSからのリモートアクセス接続のみの対応です。各クライアントの動作確認済みのOSバージョンは、技術情報（RTpro）サイトに掲載しています。

（※8）本製品は、RSA Security Inc.のRSA（R）BSAFE（TM）ソフトウェアを搭載しています。 RC4およびBSAFEはRSA Security Inc.の米国およびその他の国における登録商標です。

（※9）PPTPクライアントの場合、複数セッションに対応。PPTPサーバーは1セッションです。

（※10）IP電話サービスを併用することができます。配下にヤマハVoIPゲートウェイNVR700W、NVR510、NVR500、RT58i、RT57i、RTV700（いずれか1台あるい はカスケード 1構成のみ）を設置することができます。 なお、WAN側に固定のグローバルIPアドレス（LAN側にはプライベートIPアドレスを利用）が必要です。

（※11）VPNやネットワークバックアップ機能などを併用せず、IP keepalive機能を監視に利用する場合の対地数です。

（※12）L2MS（Layer2 Management Service）は、ヤマハネットワーク機器をレイヤー2レベルで管理する機能です。L2MSエージェント対応機種は、技術情報(RTpro)サイトに掲載しています。

（※13）ブラウザーのバージョンは、最新バージョンにしてご利用いただくことを推奨します。また、最新のWebブラウザー対応状況は、技術情報(RTpro)サイトに掲載しています。

（※14）「10．×．×．×」「172．16．×．×～172．31．×．×」「192．168．×．×」のようなプライベートアドレスを使用している インターネット環境（CATV等）では、ネットボランチDNSサービスは使用できません。

（※15）VoIPでのFAXは動作保証対象外となります。

（※16）親機としてはNVR700W、NVR510の使用が可能です。子機としてはNVR700W、NVR510、NVR500のみが使用可能です。

（※17）ナンバー・ディスプレイサービスの契約が必要です。

（※18）PB/モデムダイヤルイン、FAX無鳴動着信機能を利用する場合は、追加番号の契約が必要です。

（※19）ひかり電話網に迂回した場合、ひかり電話回線の課金が発生します。

（※20）話中着信するのは、通話時のみです。

（※21）小型 ONU 搭載時の動作環境条件は、技術情報(RTpro)サイトに掲載しています。

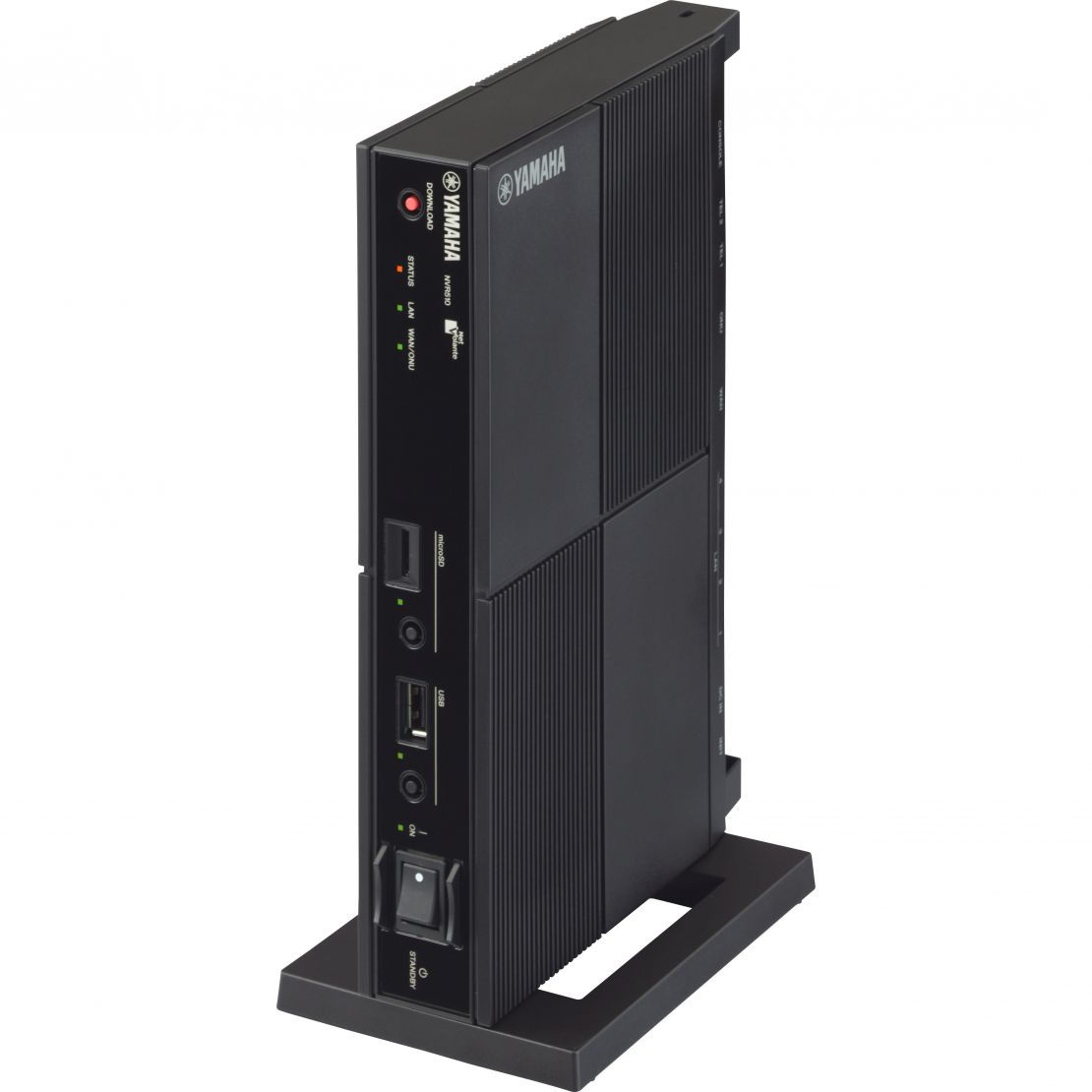

（※22）横置きの場合は、スタンドを取り外して、ラベル貼付面（突起が付いている面）を下にしてください。 重ね置きはできません。また通風口は絶対に塞がないで下さい。

（※23）RT-FileGuardはConfigやSYSLOGなどのファイルをPC上で暗号化/復号するためのユーティリティーソフトです。

（※24）最新版のファームウェアは、技術情報(RTpro)サイトからダウンロードできます。

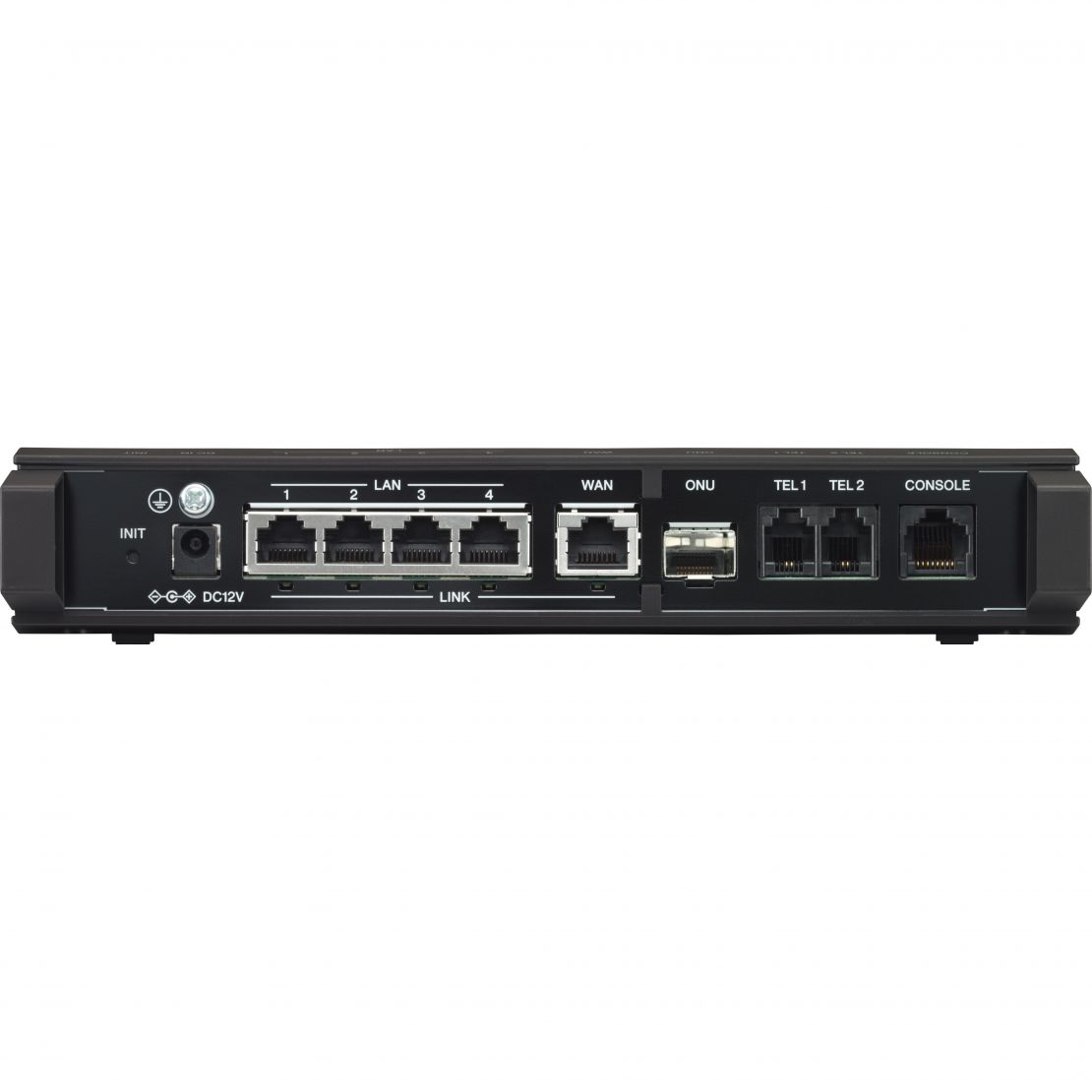

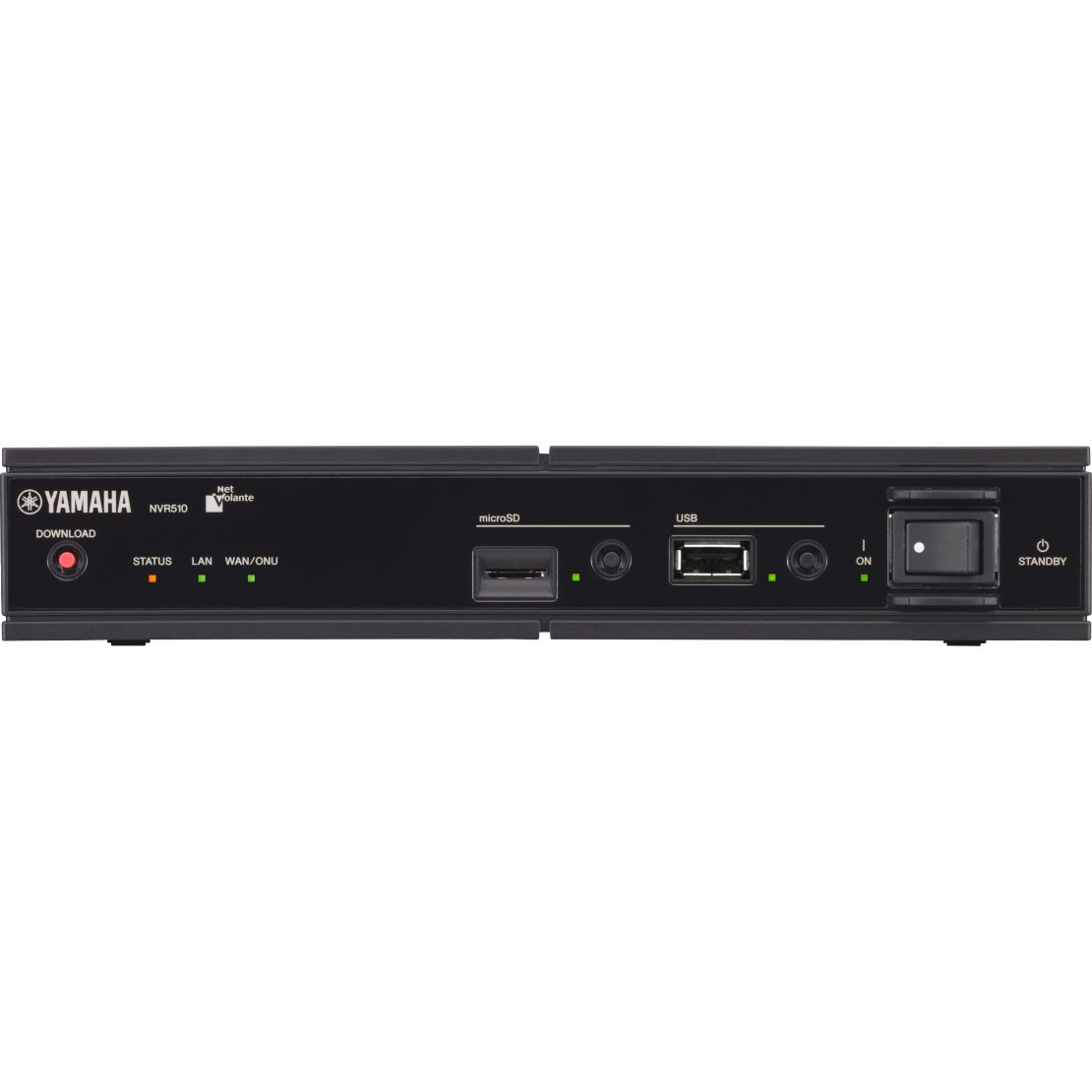

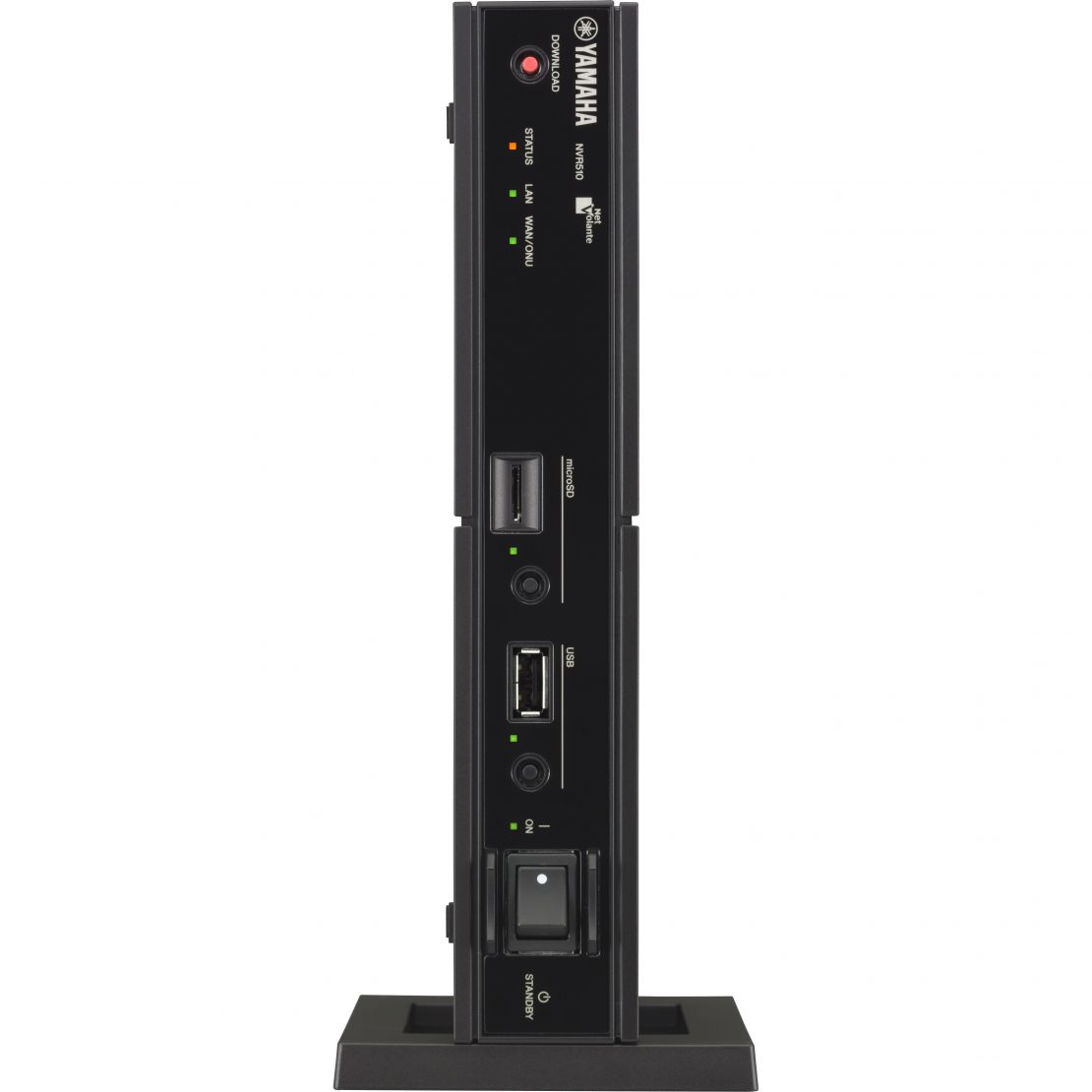

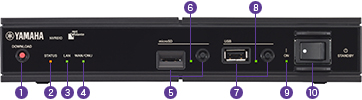

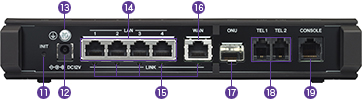

外観図
