QKEKｵｸｳﾁ 0.5X2P カッド型屋内線
| 商品名 | QKEKｵｸｳﾁ 0.5X2P カッド型屋内線 |
|---|---|
| 商品コード | 234-70-00015 |
| 型番 | QKEKｵｸｳﾁ 0.5X2P |
| メーカー | 倉茂電工 |
| 単位 | ｍ |
| メーカー | 倉茂電工 |
QKEKｵｸｳﾁ 0.5X2P カッド型屋内線
概要
保安器・主装置と電話機・端末機器間の屋内配線に適した、仕上外径の細い屋内電話機です。
特長
・ボタン電話装置の配線に適しています。
・ポリエチレン絶縁、カッド撚り構造で伝送特性が優れています。
・仕上外径が細く、省スペースの配線ができます。
・絶縁体の着色識別で配線作業が効率的にできます。
ケーブル構造図

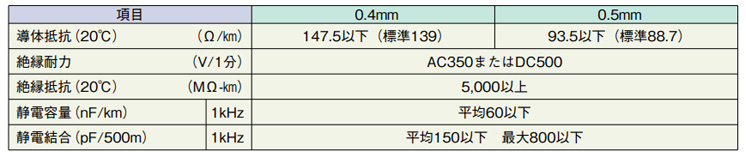

電気特性
| 項目 | 0.4mm | 0.5mm | |
| 導体抵抗 （20℃ ） （Ω/ km ） | 147.5以下（標準139） | 93.5以下（標準88.7） | |
| 絶縁耐 力 （V/1分） | AC350またはDC500 | ||
| 絶縁抵抗 （20℃ ） （MΩ- km ） | 5,000以上 | ||
| 静電容量 （nF/km | 1kHz | 平均60以下 | |
| 静電結合 （pF/500m | 1kHz | 平均150以下 最大800以下 | |

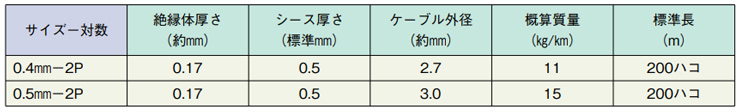

構造表
| サイズ－対数 | 絶縁体厚さ （ 約 mm ） |
シース厚さ （ 標準 mm |
ケーブル外径 （ 約 mm ） |
概算質量 （ kg / km ） |
標準長 （ m ） |
| 0.4 mm － 2P | 0.17 | 0.5 | 2.7 | 11 | 200 ハコ |
| 0.5 mm －2P | 0.17 | 0.5 | 3.0 | 15 | 200 ハコ |
