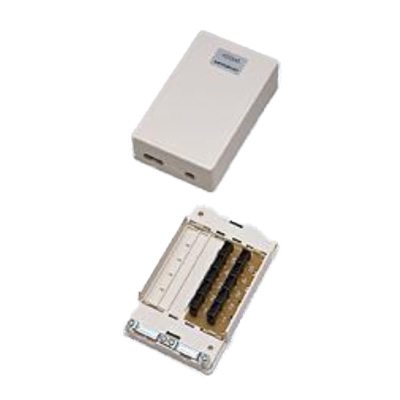

420M0
ロ-ゼット端子函
特長
■ 4 芯 x5 中継用
主装置/ＰＢＸから電話機まで配線する分岐用電話端子函。
クイックコネクタを使用しているため「仕上がりがきれいで早く」工事ができます。
・ソケットは専用工具のいらないクイックコネクタ方式
・背面のマグネットはツメで固定しており、ケースから外れません
端子函の種類
※全機種適用ケーブルφ 0.4 ～φ 0.65
| 品名 | モジュラジャック | 重量 | ソケット添付数 | 記事 | IN | OUT | |
| 品種 | 数量 | ||||||
| ■ TEL タップくん | |||||||
| S210BM5 | 6極2芯 | 5 | 約 100g | 5 （232D-04S1A-DE5-FA） | 端末・分岐 （ブランチ）用 |
2 芯× 5 | 2 芯× 5 |
| S220BM10 | 6極2芯 | 10 | 約 100g | 10 （232D-04S1A-DE5-FA） | 端末・分岐 （ブランチ）用 |
2 芯× 10 | 2 芯× 10 |
| S420BM5 | 6極4芯 | 5 | 約 100g | 5 （232D-04S1A-DE5-FA） | 端末・分岐 （ブランチ）用 |
4 芯× 5 | 4 芯× 5 |
| S440BM10 | 6極4芯 | 10 | 約 100g | 10 （232D-04S1A-DE5-FA） | 端末・分岐 （ブランチ）用 |
4 芯× 10 | 4 芯× 10 |
| ■ 中継用 | |||||||
| 210M0 | - | - | 約 100g | 10 （232D-04S1A-DE5-FA） | 中継用 | 2 芯× 5 | 2 芯× 5 |
| 220M0 | - | - | 約 100g | 20 （232D-04S1A-DE5-FA） | 中継用 | 2 芯× 10 | 2 芯× 10 |
| 420M0 | - | - | 約 100g | 10 （232D-04S1A-DE5-FA） | 中継用 | 4 芯× 5 | 4 芯× 5 |
| 440M0 | - | - | 約 100g | 20 （232D-04S1A-DE5-FA） | 中継用 | 4 芯× 10 | 4 芯× 10 |

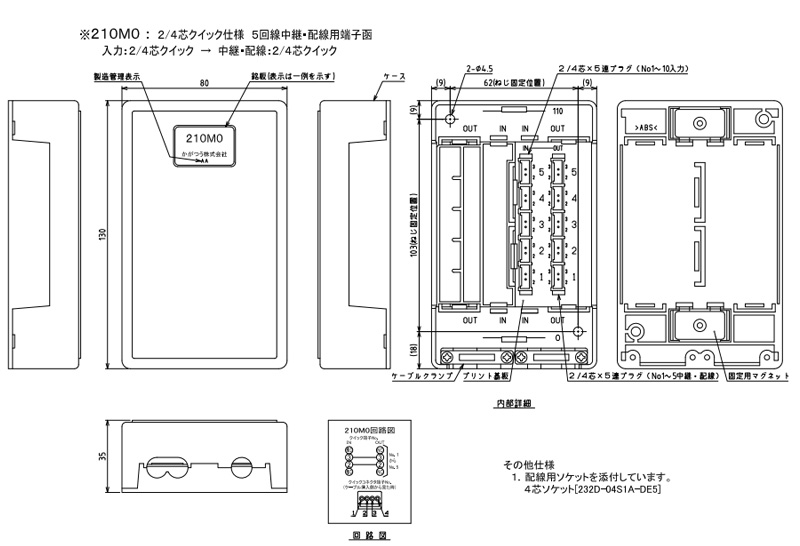

図面
