TS-200/TS-400/TS-1500/TS-3000 正弦波パワーインバータ TSシリーズ
| 商品名 | TS-200/TS-400/TS-1500/TS-3000 正弦波パワーインバータ TSシリーズ |
|---|---|
| 商品コード | ns900194 |
| メーカー | 電菱 |

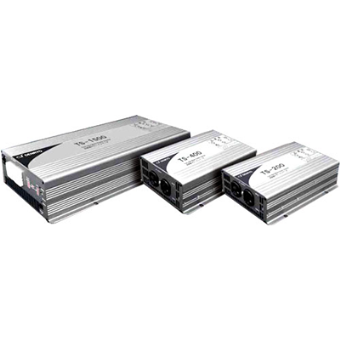

正弦波パワーインバータ
TSシリーズ

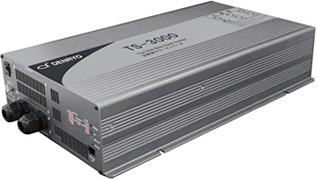

TS-3000
TS-1500
TS-400
TS-200
広い動作温度範囲
動作温度範囲は0～60℃の広い範囲です。※自動的に出力が停止するわけではありません。40℃を越えた場合（TS-200は35℃）、各モデルのディレーティングカーブにそって負荷を使用してください。
正弦波・高効率・高サージ容量
歪率3％以下の正弦波を実現し、計測器などの精密機器の電源に適しています。
平均84.5～91％の高効率です。
システムの効率向上に寄与します。余裕のある設計で、瞬時にサージ電力を定格出力の2倍まで取り出せます。
パワーセーブモード
パワーセーブモードにより、インバータ待機状態でのバッテリーの消費を抑えます。
※TS-200/400は除きます。
リモートコントロール

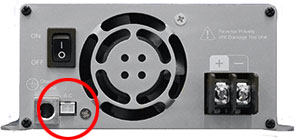

■TS-200/400のリモート端子
TS-200/400は本体背面パネルにあるリモート端子を利用し、ON/OFF制御できます。
開放：通常動作
短絡：リモートOFF
グローバル設計
出力電圧100/110/115/120Vacと、周波数50/60Hzをスイッチで変更できます。
LED表示・豊富な保護回路
負荷レベルやバッテリー、インバータの状態を容易に判断できます。
入力高/低電圧・過負荷・逆接続・出力短絡などの保護回路を搭載しており、システム周辺機器の故障を未然に防ぎます。
RS-232通信機能（オプション）
オプションのRS-232ケーブルでパソコンと接続し、専用のソフトウェアを使用することにより、出力電圧、周波数、パワーセーブモード、移行電圧調整を行うことができます。
※TS-200/400は除きます。

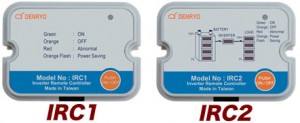

リモートコニントローラ（オプション）
TS-1500/3000専用のリモートコントローラです。インバータのON/OFF、パワーセーブモードのON/OFF制御ができます。
またインバータの動作環境やエラーなどを表示します。IRC2は更にバッテリーの推定容量と負荷容量も表示します。

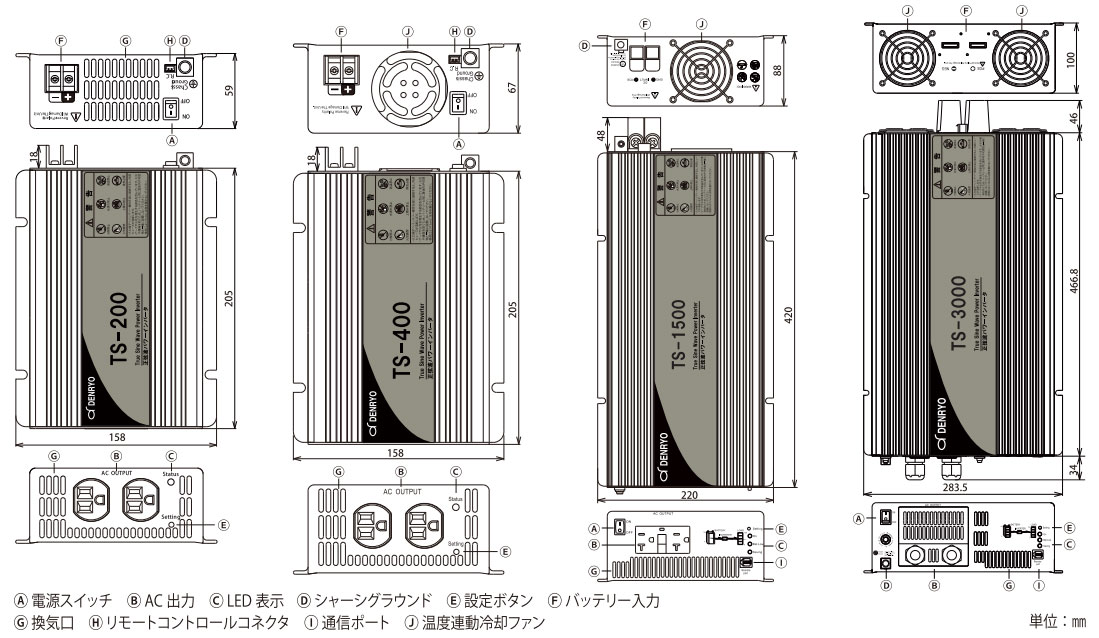

外形寸法図/インターフェイス
標準仕様
| 型式 | TS-200 | TS-400 | TS-1500 | TS-3000 | ||||||||
| -112A | -124A | -148A | -112A | -124A | -148A | -112F | -124F | -148F | -112G | -124G | -148G | |
| 定格電力 | 200W | 400W | 1500W | 3000W | ||||||||
| サージ電力 | 400W | 800W | 3000W | 6000W | ||||||||
| AC電圧 | 100Vac（初期値）、100/110/115/120Vac（切替可） | |||||||||||
| 周波数 | 60±0.1Hz（初期値）、50/60Hz（切替可） | |||||||||||
| 波形 | 正弦波（歪率3%未満） | |||||||||||
| パワーセーブモード | なし | あり | ||||||||||
| 定格入力電圧*1 | 12Vdc | 24Vdc | 48Vdc | 12Vdc | 24Vdc | 48Vdc | 12Vdc | 24Vdc | 48Vdc | 12Vdc | 24Vdc | 48Vdc |
| 効率（平均値） | 86% | 87.5% | 88% | 84.5% | 86% | 87% | 87% | 89% | 89% | 88% | 90% | 91% |
| 無負荷時待機電流 （平均値） |
1.25A | 0.63A | 0.32A | 1.25A | 0.63A | 0.32A | ≦18W(パワーセーブモード) | ≦10W(パワーセーブモード) | ||||
| LED表示 | 緑、オレンジ、赤 | バッテリー電圧、出力負荷レベル、パワーセーブモード、エラー、動作状態 | ||||||||||
| 保護回路 | バッテリー低電圧警告/バッテリー低電圧遮断/高電圧/過温度/出力短絡/入力逆接続（ヒューズ）/過負荷 | |||||||||||
| 耐振動 | 10～500Hz、3G 10min. 1cycle、60分XYZ各方向 | |||||||||||
| 耐電圧 | バッテリー入力-AC出力：3.0kVac、AC出力-シャーシグラウンド：1.5kVac | |||||||||||
| 絶縁抵抗 | バッテリー入力-AC出力：100MΩ/500Vdc/25℃/70%RH AC出力シャーシグラウンド：100MΩ/500Vdc/25℃/70%RH | |||||||||||
| リモート制御 （オプション） |
リモート端子 ON/OFF | IRC1/IRC2 リモートモニタリングソフト | ||||||||||
| 動作温度範囲 /湿度*2 |
-10～35℃/20～90%RH | -10～40℃/20～90%RH | 0～40℃/20～90%RH | |||||||||
| 保存温度範囲 /湿度 |
-30～+70℃、10～95%RH | |||||||||||
| 冷却 | 自然空冷 | 温度連動冷却ファン | ||||||||||
| 寸法 | 205×158×59mm | 205×158×67mm | 220×88×420mm | 283.5×100×466.8mm | ||||||||
| 重量 | 1.63kg | 1.73kg | 6.81kg | 12.9kg | ||||||||
*1 入力電圧範囲：12Vモデルは10.5～15Vac、24Vモデルは21～30Vac、48Vモデルは42～60Vacです。
*2 定格負荷の動作温度範囲です。60℃まで定格の50%以下の負荷をご利用ください。詳しくはメーカーサイトのディレーティングカーブをご参照ください。
※仕様及び外形は、改良のため予告なく変更することがありますのであらかじめご了承ください。
