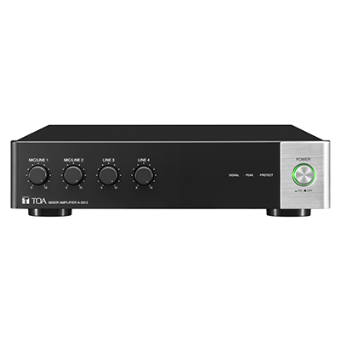

ミキサーアンプ

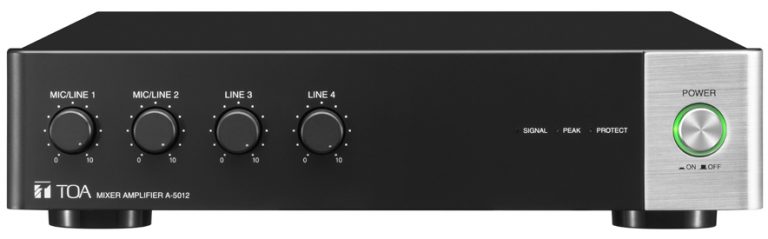

A-5012
小規模商業施設や会議室などのパワーアンプとして最適
デジタルシグナルプロセッサー内蔵の卓上型ミキサーアンプ
出力120W、ハーフサイズの卓上型ミキサーパワーアンプです。入力1と2はマイクとラインの切換えが可能です。出力は、ハイインピーダンス(100系および70系)とローインピーダンス(4Ω)の両方に対応しています。各機能の設定は、専用の設定ソフトウェアによってパソコンから行います。小規模商業施設、会議室などのパワーアンプとして最適です。別売のラックマウント金具を使用すれば、EIA規格に適合するラックに取り付けることができます。(1サイズ)
特長
●小規模商業施設や会議室などに最適な4入力、うち、2入力はマイク入力を切替式で、アナウンス放送にも対応可能
●スピーカー出力はハイインピーダンス、ローインピーダンスの両方に対応
●前面は電源スイッチと各音量ボリュームのみのシンプルなデザイン
●別売のラックマウント金具を使用すれば、EIA規格に適合するラックに取付け可能(1サイズ)
●専用の設定ソフトウェアにより、パソコンで下記の各機能を調整可能
・入力ごとのハイパスフィルター×1、パラメトリックイコライザー×4の5ポイント設定可能なイコライザーやコンプレッサー
・出力イコライザー10ポイント
・マイク入力にはFBS(Feed Back Suppressor)機能を搭載し、ハウリングを抑制
・弊社の代表的なスピーカーに合わせたスピーカーイコライザーをプリセットで準備
仕様
電源 | AC100 V 50/60 Hz |
定格出力 | 120 W |
消費電力/電流 | 208 W(定格出力時),39 W(電気用品安全法による) |
最大3 A | |
周波数特性 | 50 Hz~20 kHz(1/8定格出力時) |
歪率 | 1 %以下(1 kHz 定格出力) |
入力 | 入力1,2:MIC -60 dB(*1) |
LINE -20 dB(*1) MIC/LINE切換式 | |
2.2 kΩ 電子バランス 着脱式ターミナルブロック(5P) | |
入力3,4:LINE -20 dB(*1) 10 kΩ 不平衡 RCAピンジャック | |
出力 | スピーカー:4 Ω 70系(42 Ω) 100系(83 Ω) 着脱式ターミナルブロック(5P) |
SN比 | MIC1,2 :50 dB以上 |
LINE1~4:70 dB以上 | |
(JIS-A) | |
機能 | パラメトリックイコライザー: |
各入力に5ポイント設定可能(ハイパスフィルター×1,パラメトリックイコライザー×4) | |
ハイパスフィルター :20 Hz~20 kHz 6 dB/oct | |
パラメトリックイコライザー:20 Hz~20 kHz ±15 dB 6 dB/oct | |
Q:0.267~69.249 | |
FBS:入力1,2にON/OFFの設定が可能(デフォルト:OFF) | |
コンプレッサー:入力1,2にON/OFFの設定が可能(デフォルト:OFF) | |
スレッショルド,レシオ,アタックタイム,リリースタイム,ゲインは個々に独立して調整可能 | |
ミュート:各入力にマニュアルモード/オートモード/OFFの設定が可能(デフォルト:マニュアルモード) | |
減衰レベル,ホールドタイム,フェードインタイムは個々に独立して調整可能 | |
オートモード時は、トリガースレッショルド(入力1)が調整可能 | |
イコライザー:出力に10ポイント設定可能(スルー,ローパスフィルター,パラメトリックイコライザー,ハイパスフィルター) | |
ローパスフィルター:20 Hz~20 kHz 6 dB/oct,12 dB/oct | |
パラメトリックイコライザー:20 Hz~20 kHz ±15 dB | |
Q:0.267~69.249 | |
ハイパスフィルター:20 Hz~20 kHz 6 dB/oct,12 dB/oct | |
スピーカー用パラメトリックイコライザー:出力に5ポイント設定可能 | |
20 Hz~20 kHz ±15 dB Q:0.267~69.249 | |
制御 | ミュート制御,リモートマスターボリューム制御,電源ON/OFFスイッチ,グラウンドリフト |
表示灯 | 電源表示灯,信号表示灯,ピーク表示灯,プロテクト表示灯 |
ネットワークI/F | 100BASE-TX |
使用温度範囲 | 0 ℃~+40 ℃ |
使用湿度範囲 | 35 %~80 %RH(ただし結露のないこと) |
仕上 | パネル:PS樹脂 黒 |
ケース:表面処理鋼板 黒 塗装 | |
寸法 | 210(W)×52.5(H)×375(D) mm |
質量 | 3.9 kg |
付属品 | 着脱式ターミナルプラグ大(5P)…1,着脱式ターミナルプラグ小(5P)…2,CD(設定ソフトウェア)…1,電源コード(2 m)…1,ラックマウント金具取付ねじ(M3×10)(*2)…6,平座金(*2)…6 |
別売品 | ラックマウント金具セット:MB-15B-BK(1台ラックマウントする場合)(*2) |
ラック連結金具セット:MB-15B-J(2台連結してラックマウントする場合)(*2) | |
ガイドレール:YA-706 |
- (*1)0 dB=1 V
- (*2)別売のラックマウント金具を使用する際は、本機に付属のラックマウント金具取付ねじをご使用ください。
