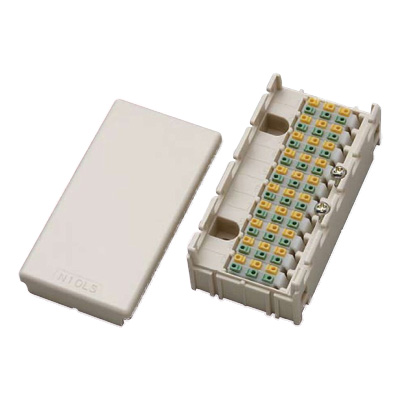

N10LS 端子板 10回線用 スモールタイプ新
| 商品名 | N10LS 端子板 10回線用 スモールタイプ新 |
|---|---|
| 商品コード | 993-72-00043 |
| 型番 | N10LS |
| メーカー | 渡辺製作所 |
| 単位 | 個 |
N10LS
端子板 10回線用 スモールタイプ新
特長
●新設計の接続端子により小型化を実現。●ケーブルは結束バンドで端子板に固定。
●配線表示はベース上面・カバー裏面に鉛筆及び油性ペン記入対応。
●取付は丸木ネジでスピーディーにダイレクト固定。
●連結ガイドにより複数の端子板を整列。
●端子ユニットは３端子２分岐構成によりテストポイント・分岐配線も可能。
仕様
| 接続回線数 | 10回線 |
| 適用線材径（単線） | ø0.4 ø0.5 ø0.65 |
| 端子数（入：出） | 1：2 |
| ストリップの長さ | 10ｍｍ（ベース上面ストリップゲージ付き） |
| 配線表示 | ベース上面・カバー裏面 |
| ケーブル結束バンド穴 | 側面4箇所 |
| 端子板番号表示 | カバー裏面 |
| センターマーク | 側面（水平・垂直方向） |
| 添付品 | ＋丸木ネジ3.1×20ｍｍ（2本） |
| 環境対応 | RoHS対応 |
寸法図
