NORDX

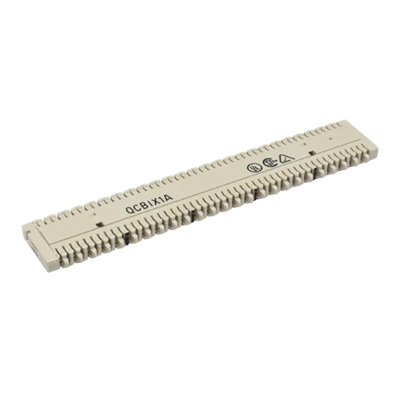

QCBIX1A 標準コネクタ-
| 商品名 | QCBIX1A 標準コネクタ- |
|---|---|
| 商品コード | 661-71-00061 |
| 型番 | QCBIX1A |
| メーカー | NORDX |
| 単位 | 個 |
QCBIX1A
標準コネクター
概要
QCBIX1A は IBDN製品群の一つで、ボイスのみならず、高速データ伝送対応クロスコネトシステムとしてご使用いただけます。
コネクタは難燃性プラスチック製で両端が IDC（Insulation Displacement Connector）のクリップ端子を内蔵しています。
当コネクタは BIX 製品群の QMBIX10A、QMBIX12E 及び QMBIX10C 等のマウン トに取り付けて使用いたします。
材料
プラスチック部：ポリカーボネート UL94V-0
クリップ端子：燐青銅、スズメッキ仕上げ
色： ベージュ
電気特性
| 接触抵抗 | 1mΩ |
| 絶縁抵抗 | 端子間 100MΩ |
| 使用環境温度 | －18℃～＋44℃ |
| 適用線径 | 芯線径 0.4mm～0.65mm 外径 0.69mm～1.15mm |
| 耐久性 | どの太さのワイヤーでもクリップ端子に200回取付け、取り外し可能 |
寸法図
