トーコネ

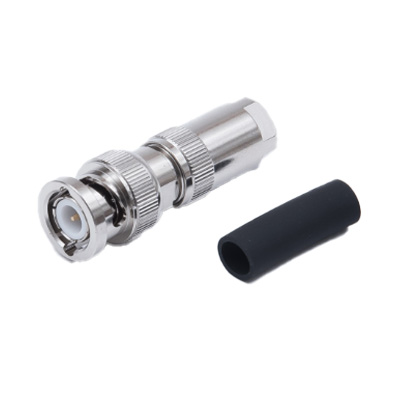

BNCP-117NA (NI) 同軸コネクタ-
| 商品名 | BNCP-117NA (NI) 同軸コネクタ- |
|---|---|
| 商品コード | 515-73-00025 |
| 型番 | BNCP-117NA (NI) |
| メーカー | トーコネ |
| 単位 | 個 |
BNCP-117NA (NI)
同軸コネクター
概要
●3D-2V、3C-FB、5D-2V、EM-5C-2Eケーブル等に適合するBNC型ストレートプラグです。●適合ケーブルが多いことが特長ですが、各ケーブルに適合する他のコネクタと比べると特性としては少し劣ります。
●200MHｚ以下であれば75Ωのケーブルでも使用可能となっております。
●中心コンタクト、本体ともに半田タイプです。
仕様
| 嵌合部形状 | プラグ |
| 特性インピーダンス | 50Ω |
| 定格電圧 | AC 500V |
| 使用周波数範囲 | 4GHz |
| 絶縁抵抗 | DC 500Vにて1000MΩ以上 |
| 耐電圧 | AC 1500V 1分間 |
| 接触抵抗 | 3mΩ以下 |
| 使用温度範囲 | -40～+85℃ |
| 中心コンタクト | 黄銅／金めっき／ハンダ付け |
| 外部コンタクト | 黄銅／ニッケルめっき／ハンダ付け+締め付け |
| 質量 | 約20g |
