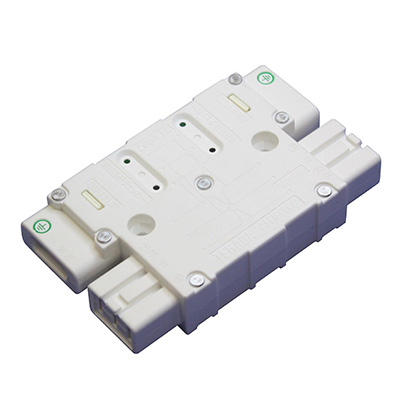

AHJ80002W
ハーネスジョイントボックス･2分岐
（ホワイト）



概要

特長

●電線接続チェック機構を搭載。
●溝配線方式フリーアクセスフロアのストレート溝部の他、ごく一部を除き支柱方式等のフリーアクセスフロアにも設置可能です。
●ハーネスプラグには抜止機構が付いていますので、プラグを差し込むと自動的にロックがかかるようになっています。
●20A回路で安心して使用できるように、ハーネスジョイントボックスとハーネスプラグは20A定格になっています。
●ハーネスジョイントは全高20mmですので、フロア内の有効寸法が25mmあれば安全にご使用できます。
●VVFケーブル・VCTケーブル共対応可能。
（適用電線　VVF φ1.6・φ2.0、VCT mm²～5.5mm²）
●ホワイト・レッド・グリーン・ブルーの4色をご用意しております。
回路分け表示などにご利用いただけます。




仕様



分岐数	2分岐
ハーネス接続部	定格20A
ボディ色	ホワイト

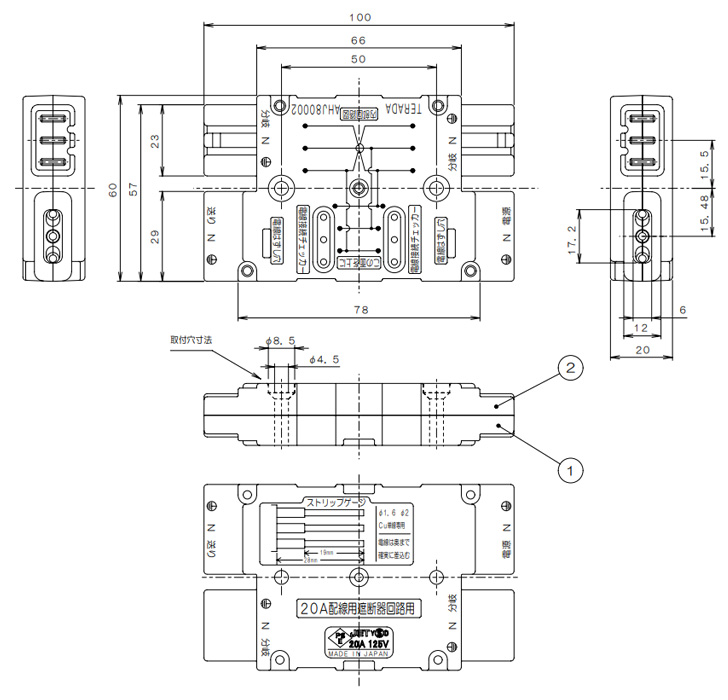

寸法図

①BODY
②CAP
